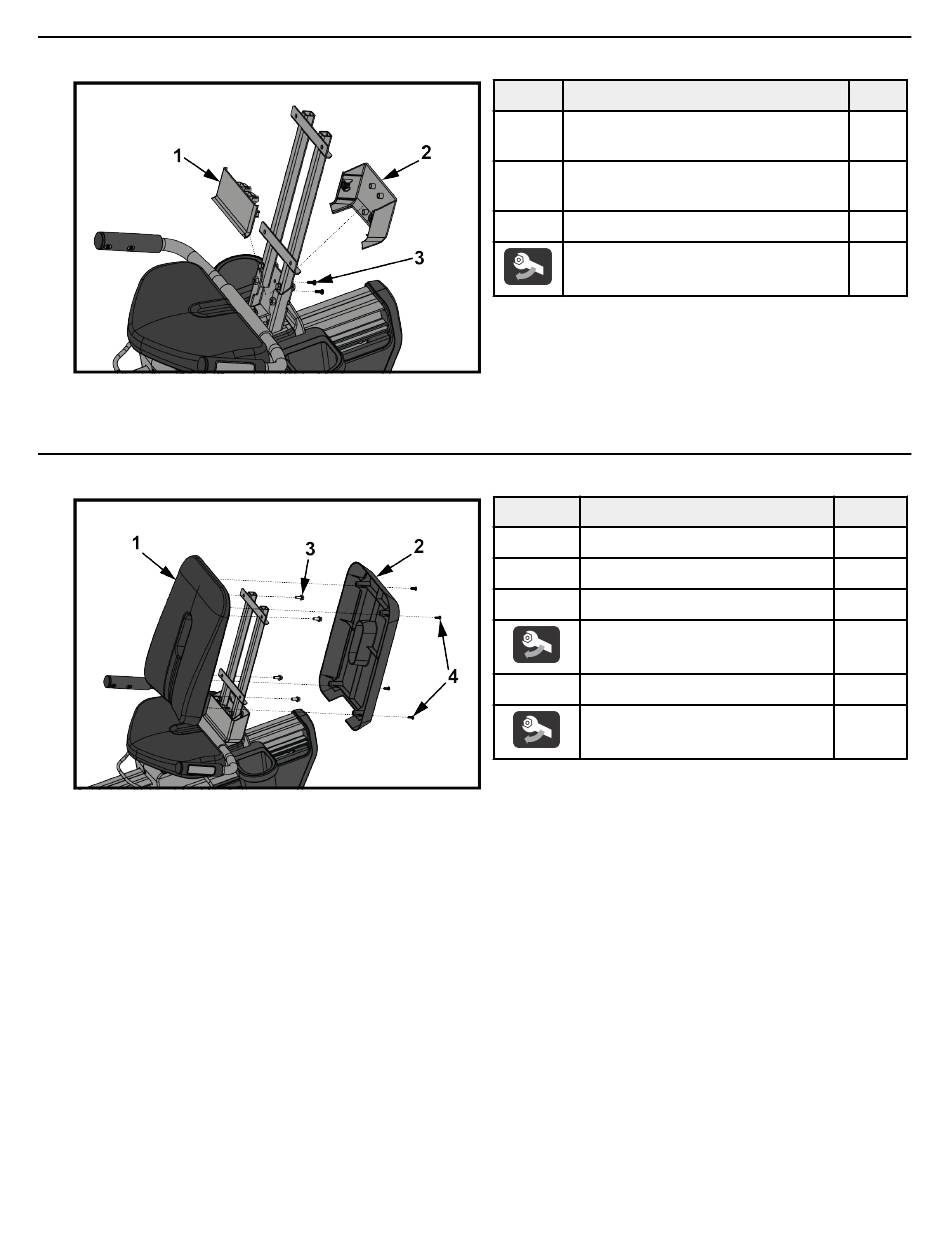

Abdeckungen der unteren Rückenlehne anbringen
1. Befestigen Sie die vordere Abdeckung der unteren Rückenlehne mit zwei Schrauben.
2. Bringen Sie die hintere Abdeckung der unteren Rückenlehne durch Einrasten an.
Befestigen Sie die Rückenlehne und Rückenlehnenverkleidung
1. Befestigen Sie die Rückenlehne mit vier Schrauben am Sitzschweißteil.
2. Befestigen Sie die Rückenlehnenverkleidung mit vier Schrauben.
Element
1 Abdeckung der unteren Rückenlehne,
2 Abdeckung der unteren Rückenlehne,
3 M6 X 16 Kreuzschlitz-Flachkopfschraube
Element
1
3
3
4
Seite 16 von 20
Beschreibung
vorne
hinten
4 Nm (35 in. lbs.)
Beschreibung
Sitzlehne
Rückenlehnenverkleidung
M8 X 20 Flanschkopfschraube
13,5 Nm (10 ft. lbs.)
M6 X 16 Kreuzschlitzschraube
4 Nm (35 in. lbs.)
Anzahl
1
1
2
Anzahl
1
1
4
4
