Befestigungsmaterial und erforderliche Werkzeuge

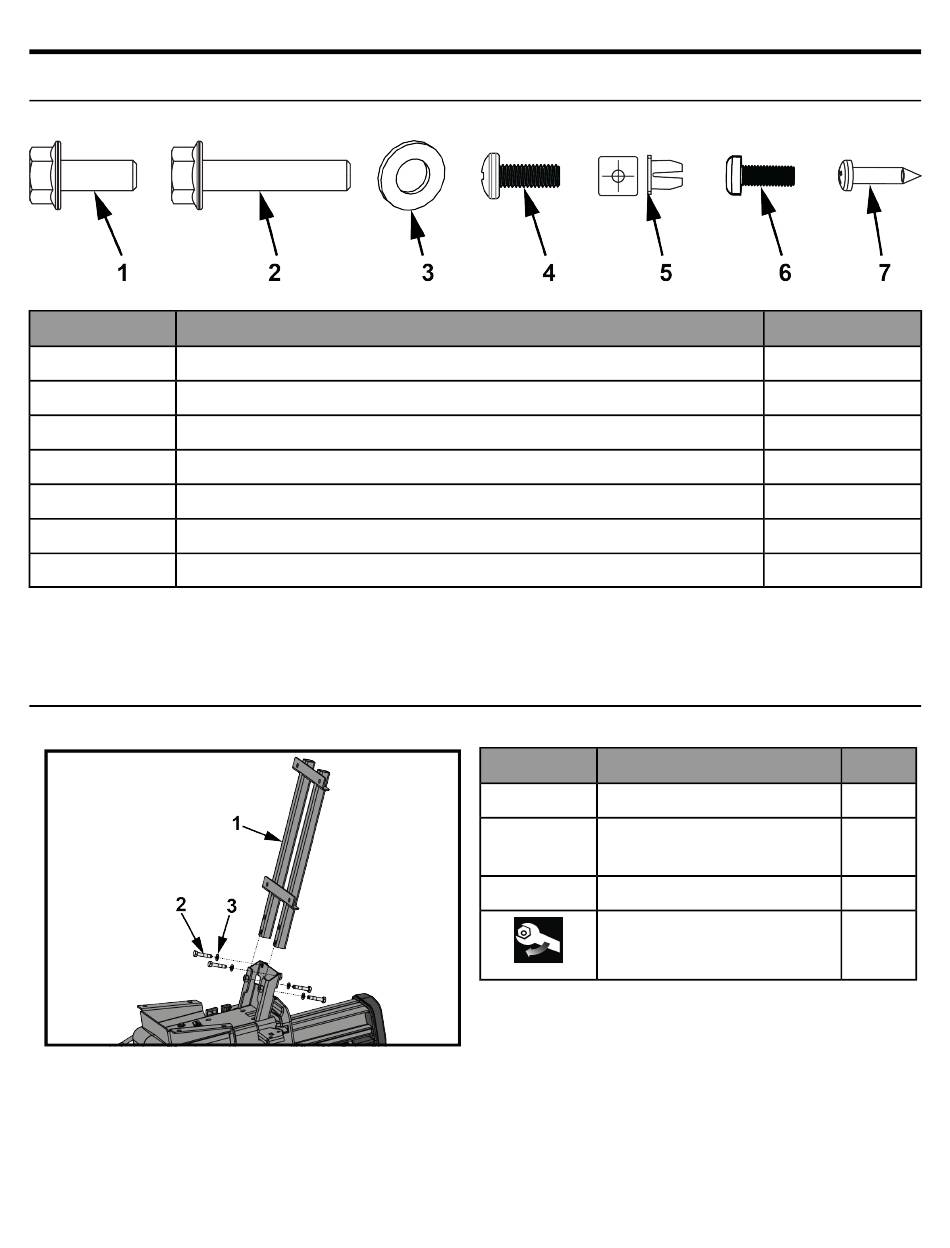

Abbildung 2: Befestigungselemente
Artikel Beschreibung
1 M8 X 20 Innensechskantschraube mit Bund
2 M8 X 40 Innensechskantschraube mit Bund
3 Unterlegscheibe, M8
4 M6 X 16 Kreuzschlitzschraube
5 Kunststofftülle
6 M5 x 14 Kreuzschlitz-Flachkopfschraube
7 M4.2 X 19 Kreuzschlitz-Flachkopfschrauben
Benötigtes Werkzeug
• 13-mm-Steckschlüssel
• Kreuzschlitz-Schraubendreher
Rückenlehne befestigen
Rückenlehnenschweißteil mit vier Schrauben und Unterlegscheiben anbringen.

Aufbau

Artikel
1
2
3
Seite 17 von 24
Menge
16
4
4
10
2
5
2
Beschreibung
Rückenlehnenschweißteil
M8 X 40
Sechskant-Kopfschraube
Unterlegscheibe, M8
13,5 Nm (10 ft. lbs.)
Menge
1
4
4
