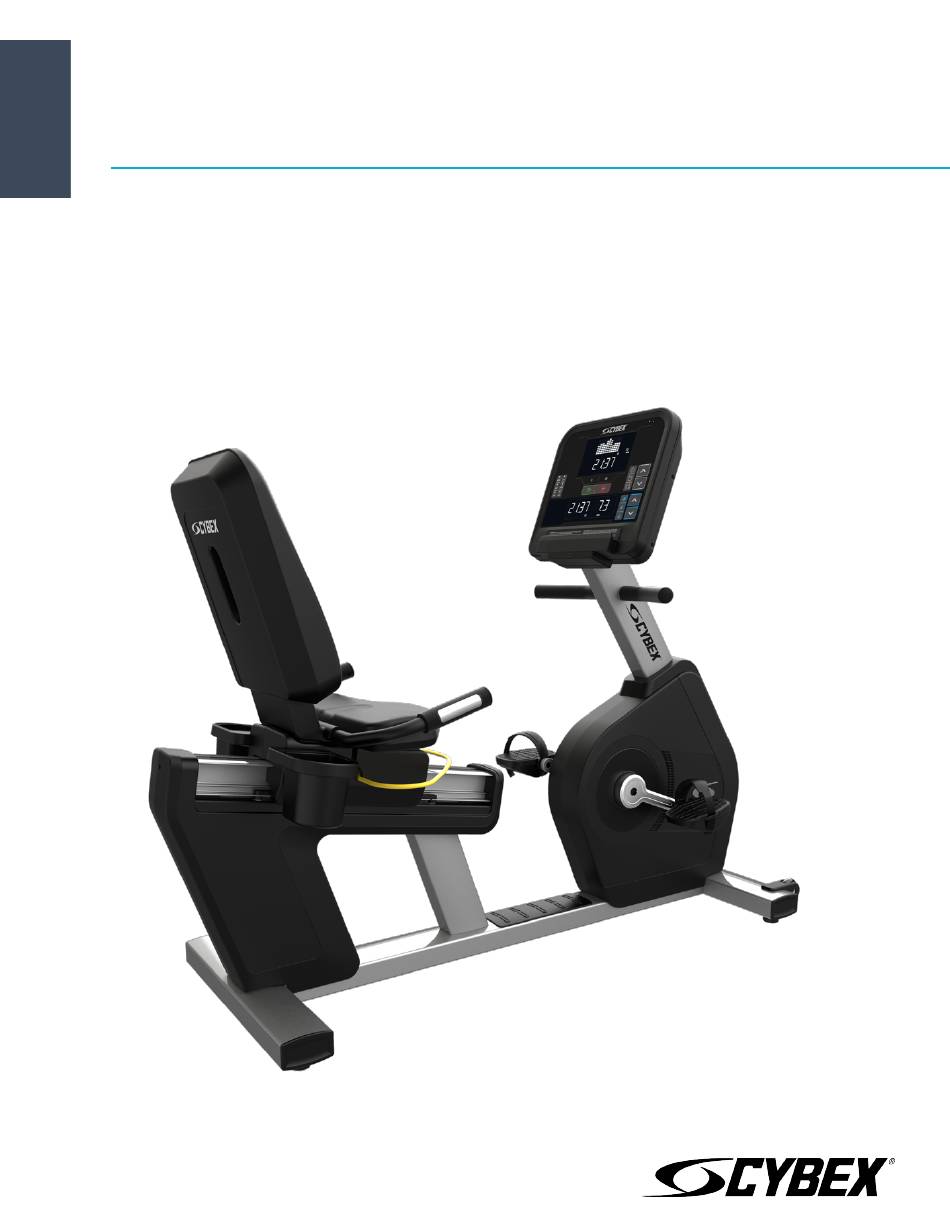

- Seite 1 Cybex - R Serie Liegeergometer Montageanleitung Teilenummer 1008128-0007 AB...
-
Seite 3: Link Benutzer Und Service-Dokumente
Link Benutzer und Service-Dokumente Operation Manuals and other Product Information available at https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents Trobareu el manual de funcionament i altra informació de producte a https://www.lftechsupport.com/web/document-library/documents Mae Llawlyfrau Gweithredu a Gwybodaeth Arall am Beiriannau ar gael yn https://www.lftechsupport.com/web/document-library/documents Die Betriebsanleitung und andere Produktinformationen erhalten Sie unter https://www.lftechsupport.com/web/document-library/documents... -
Seite 4: Inhaltsverzeichnis
Cybex-Logo sind eingetragene Warenzeichen von Cybex International, Inc. HAFTUNGSAUSSCHLUSS: Cybex International, Inc. gibt keine Zusicherungen oder Garantien in Bezug auf den Inhalt dieses Handbuchs. Wir behalten uns das Recht vor, dieses Dokument jederzeit zu überarbeiten oder Änderungen am hierin beschriebenen Produkt ohne vorherige Ankündigung und ohne Verpflichtung hierzu, ohne irgendeine Person hiervon in Kenntnis zu setzen, vorzunehmen. -
Seite 5: Erste Schritte
WARNUNG: Unsachgemäßer oder übermäßiger Gebrauch von Trainingsgeräten kann gesundheitliche Probleme zur Folge haben. Cybex International, Inc. Sofern Risikofaktoren vorliegen empfiehlt es sich NACHDRÜCKLICH, sich vor erstmaliger Trainingsaufnahme ärztlich untersuchen zu lassen. Dies gilt für Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholesterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht... - Seite 6 • Wenn Warnhinweise fehlen oder beschädigt sind, wenden Sie sich sofort an den Kundendienst, um die Warnaufkleber auszutauschen. Die Warnaufkleber sind im Lieferumfang enthalten und sollten vor der ersten Verwendung des Geräts angebracht werden. Cybex International, Inc. ist nicht für fehlende oder beschädigte Warnaufkleber verantwortlich.
-
Seite 7: Standort Und Stabilisierung Des Liegeergometers
Standort und Stabilisierung des Liegeergometers Lesen Sie das gesamte Benutzerhandbuch, bevor Sie das Fahrradergometer in Betrieb nehmen. Nachdem Sie alle Sicherheitshinweise befolgt haben, bewegen Sie das Gerät zu dem Aufstellungsort. Lassen Sie vor und hinter dem Fahrradergometer mindestens 1 m und im Aufstiegsbereich 60 Zentimeter Platz. Abbildung 1: Freier Bereich 0,6 m (2 ft.) 1 m (3 ft.) -
Seite 8: Elektrischer Leistungsbedarf (Anwendbar Für Geräte Mit Externer Stromversorgung)
2. Den Steckverbinder bis zur sicheren Befestigung fest am Gerät anziehen. 3. Stecken Sie das andere Ende des Netzkabels in eine Wechselstrom-Steckdose. Verwenden Sie nur die von Cybex International, Inc. zur Verfügung gestellte externe Stromversorgung, um einen unsicheren Betrieb zu vermeiden. - Seite 9 Achtung: Die Steckverbinder müssen sich leicht in die Buchsen einstecken lassen. Kraftaufwendung beim Anschließen des Steckverbinders kann den Stecker und/oder die Buchse beschädigen und die Produktgarantie nichtig machen. Wenn der Netzteil-Doppelbuchsenadapter nicht problemlos in die Aufnahme passt, wurde das falsche Netzteil gewählt. Diese Option muss durch ein optionales Kit bestellt werden.
-
Seite 10: Prüfen Sie Die Stromversorgung Der Konsole - 50L Konsole
Pedalumdrehungen während des Trainings geladen. Optional kann eine externe Stromversorgung genutzt werden. Wenn die Einheit mit externem Strom versorgt wird, erfolgt die Batteriewartung automatisch und die Pedale sind nicht notwendig. Verwenden Sie nur die Stromversorgung von Cybex International, Inc., um gegen unsicheren Betrieb zu schützen. -
Seite 11: Produktüberblick
Produktüberblick Produkteigenschaften Artikel Beschreibung Menge Konsole Einstellfüße Sitzeinstellhebel Getränkehalter Herzfrequenz-Handsensoren Verbindungen Die folgende Anschlussbuchse befindet sich an der Vorderseite des Fahrradergometers: Artikel Beschreibung Anzahl IR Verbindung HDMI Verbindung koaxialer Anschluss Netzeingang CAT5e Netzwerk / Ethernet Seite 11 von 24... -
Seite 12: Einstellung Der Pedalschlaufen
Einstellung der Pedalschlaufen Die Pedalschlaufen des Fahrradergometers halten die Füße des Benutzers während des Trainings auf den Pedalen. Die Schlaufen sollten bequem sitzen, jedoch eng genug, dass die Schuhe in keiner Pedalstellung von den Pedalen rutschen. Überprüfen Sie den festen Sitz der Schlaufen vor Beginn des Trainings und stellen Sie die Schlaufen ggf. ein. -
Seite 13: Einstellung Des Sitzes
Einstellung des Sitzes Ein ordnungsgemäß eingestellter Sitz ist in allen Trainingsaktivitäten mit einem Fahrradergometer wichtig. Wenn der Sitz nicht weit genug entfernt ist, werden Knien und Muskeln übermäßigen Beanspruchungen ausgesetzt. Wenn der Sitz zu weit entfernt ist, werden Füße, Sprunggelenke, Hüften und Knie gereizt. Setzen Sie sich auf den Sitz und legen Sie die Fußballen auf die Pedale. -
Seite 14: Reparatur Und Technische Daten
Reparatur und technische Daten Tipps zur Wartung und Pflege Hinweis: Die Sicherheit des Geräts ist nur garantiert, wenn es regelmäßig auf Schäden und Verschleiß untersucht wird. Bei defekten Teilen darf das Gerät erst wieder nach deren Reparatur bzw. Austausch benutzt werden. -
Seite 15: Vorbeugender Wartungsplan
Vorbeugender Wartungsplan Artikel Wöchentlich Monatlich Halbjährlich Konsolen-Overlays Reinigen Prüfen Flaschenhalter/Zubehörablagen Reinigen Prüfen Befestigungsbolzen Konsole Prüfen Befestigungselemente Prüfen Rahmen/Sitzstange Reinigen Prüfen Kunststoffabdeckungen Reinigen Prüfen Lifepulse Sensoren Reinigen/Prüfen Einstellfüße Kontrollieren/Einstellen Pedale/Riemen Reinigen Prüfen ® Tipps zur Problemlösung des telemetrischen Brustgurtsystems Polar Herzfrequenzanzeige fehlerhaft oder nicht vorhanden Mögliche Ursache Abhilfe Brustgurtsender nicht feucht genug, um genaue Herzfrequenzwerte... -
Seite 16: Fehlerbehebung Der Lifepulse ™ Sensoren
Problem kann manchmal dadurch verursacht werden, dass Sie mit dem Produkt und seinen Eigenschaften und Programmen noch nicht vertraut sind. 2. Die Seriennummer des Geräts aufschreiben; die Nummer befindet sich auf der vorderen Stabilisationsstange. 3. Wenden Sie sich an den Cybex International, Inc. Kundendienst unter http://www.lifefitness.com. Seite 16 von 24... -
Seite 17: Aufbau
Aufbau Befestigungsmaterial und erforderliche Werkzeuge Abbildung 2: Befestigungselemente Artikel Beschreibung Menge M8 X 20 Innensechskantschraube mit Bund M8 X 40 Innensechskantschraube mit Bund Unterlegscheibe, M8 M6 X 16 Kreuzschlitzschraube Kunststofftülle M5 x 14 Kreuzschlitz-Flachkopfschraube M4.2 X 19 Kreuzschlitz-Flachkopfschrauben Benötigtes Werkzeug •... -
Seite 18: Getränkehalter Anbringen
Getränkehalter anbringen Befestigen Sie die Getränkehalter mit vier Schrauben. Artikel Beschreibung Menge Getränkehalter, links Getränkehalter, rechts M6 X 16 Kreuzschlitz-Flachkopfschraube 4 Nm (35 in. lbs.) Bringen Sie die Handgriffe an 1. Griffe mit 4 Schrauben befestigen. Artikel Beschreibung Menge Lenkstangenschweißkonstruktion M8 X 20 Flanschkopfschraube Liegendes Kabel Flachkabel... -
Seite 19: Abdeckungen Der Unteren Rückenlehne Anbringen
Abdeckungen der unteren Rückenlehne anbringen 1. Vordere Abdeckung der unteren Rückenlehne mit zwei Schrauben befestigen. Artikel Beschreibung Menge Abdeckung der unteren Rückenlehne, vorne Abdeckung der unteren Rückenlehne, hinten M6 X 16 Kreuzschlitz-Flachkopfschraube 4 Nm (35 in. lbs.) 2. Hintere Abdeckung der unteren Rückenlehne durch Einrasten anbringen. Befestigen Sie die Rückenlehne und Rückenlehnenverkleidung 1. -
Seite 20: Einzelsäule An Der Basis Befestigen
Einzelsäule an der Basis befestigen Achtung: Entfernen Sie alle Schutzabdeckungen / Klebeband von der Einzelsäule und der Konsolen-Stützschweißkonstruktion vor der Befestigung am Unterteil! Die Unterlassung des Entfernens von Schutzabdeckungen / Klebeband kann zu unsachgemäßer Erdung führen! Artikel Beschreibung Menge Einzelsäule M8 X 20 Flanschkopfschraube 34 Nm (25,1 ft. -
Seite 21: Kabelverbindungen Sockel Zu Konsole - 50L
Artikel Beschreibung Menge Einzelsäulenverkleidung, rechts Dichtung (befestigt an der Einzelsäule) 2. Dichtung nach unten zur Verkleidung schieben. Kabelverbindungen Sockel zu Konsole - 50L Artikel Beschreibung Menge Konsole zu Sockel Stromversorgung Basissignal Tastaturschalter am Lenker (Widerstand) Lifepulse Kabelverbindungen Sockel zu Konsole - 70T Artikel Beschreibung Anzahl... -
Seite 22: Radabdeckungen Anbringen
Artikel Beschreibung Menge Konsole Montagelasche M5 x 14 Kreuzschlitz-Flachkopfschraube 1,5 Nm (1,1 ft. lbs.) 2. Konsolenbaugruppe mit Erdungsschraube an der Einzelsäule befestigen. 3. Hintere Konsolenverkleidungsbaugruppe mit 4 Schrauben durch die Einzelsäule in der Konsole befestigen. Artikel Beschreibung Menge Hintere Konsolenverkleidungsbaugruppe M5 x 14 Kreuzschlitz-Flachkopfschraube 1,5 Nm (1,1 ft. -
Seite 23: Spezifikationen
Spezifikationen Technische Daten Verwendungszweck Starke Beanspruchung bei gewerblicher Nutzung, EN ISO 20957 Klasse SA Maximales Benutzergewicht 181 kg / 400 lbs. Pedalgröße 127 mm X 140 mm / 5 Zoll x 5,5 Zoll Antriebstyp Bandriemen • Die nur mit der 50L Konsole ausgestatteten Geräte haben einen Eigenantrieb. •... - Seite 24 Columbia Center III - 9525 West Bryn Mawr Ave, Rosemont, IL 60018 • 800-351-3737 • 847-288-3700 • FAX 800-216-8893 www.cybexintl.com...
