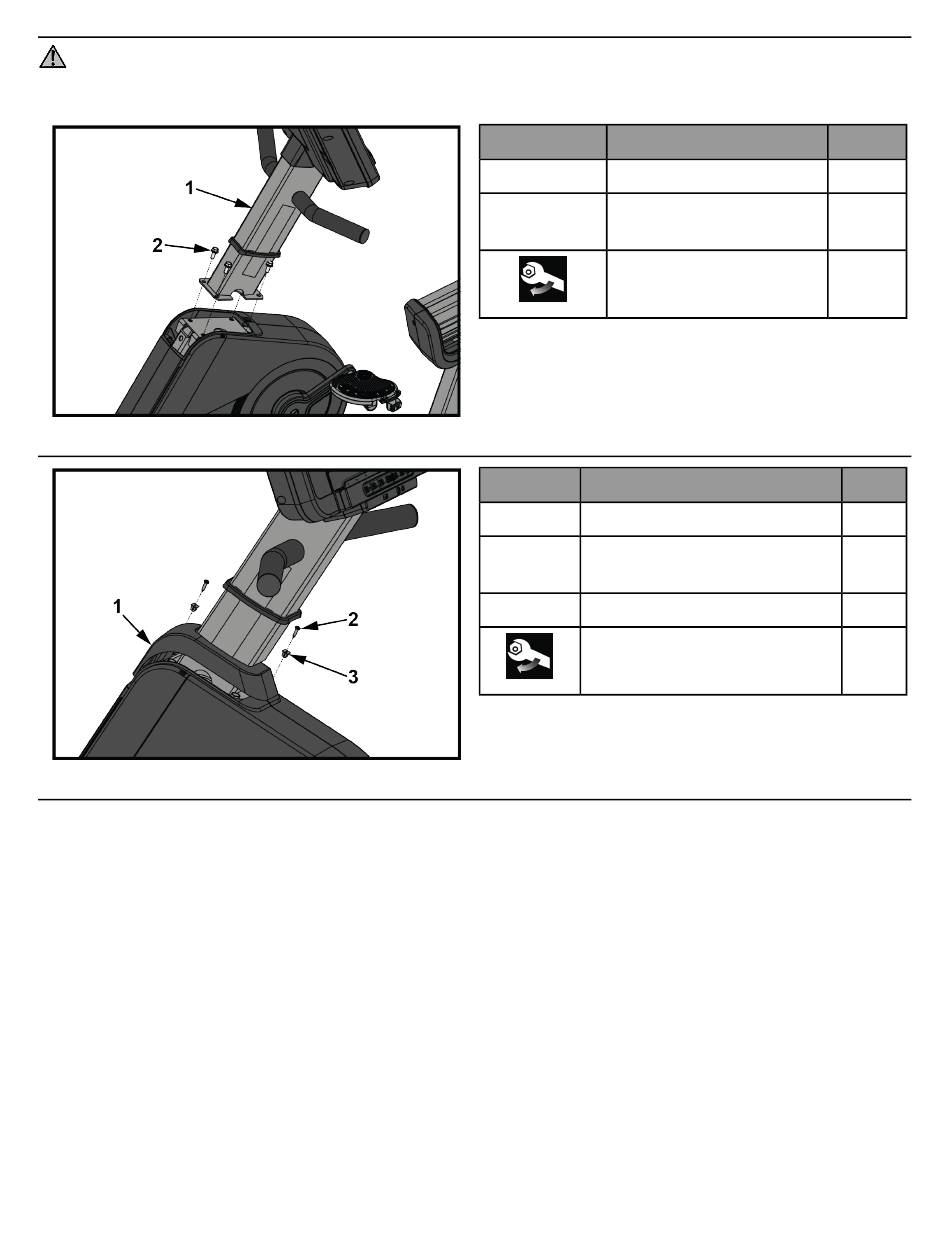

Einzelsäule an der Basis befestigen
Achtung: Entfernen Sie alle Schutzabdeckungen / Klebeband von der Einzelsäule und der
Konsolen-Stützschweißkonstruktion vor der Befestigung am Unterteil! Die Unterlassung des Entfernens von
Schutzabdeckungen / Klebeband kann zu unsachgemäßer Erdung führen!
Linkes Verkleidungsteil an der Einzelsäule befestigen
Rechtes Teil der Einzelsäulenabdeckung am linken Teil befestigen.
1. Befestigen Sie die Laschen der rechten Einzelsäulenverkleidung in den entsprechenden Aussparungen der
linken Einzelsäulenverkleidung.
Artikel
1
2
Artikel
1
2
Kreuzschlitz-Flachkopfschrauben
3
Seite 20 von 24
Beschreibung
Einzelsäule
M8 X 20
Flanschkopfschraube
34 Nm (25,1 ft. lbs.)
Beschreibung
Einzelsäulenverkleidung
M4.2 X 19
Kunststofftülle
1,5 Nm (1,1 ft. lbs.)
Menge
1
4
Menge
1
2
2
