2.3 Nadelfaden einfädeln
10
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Nadelfaden nur bei ausgeschaltetem Automaten einfädeln.

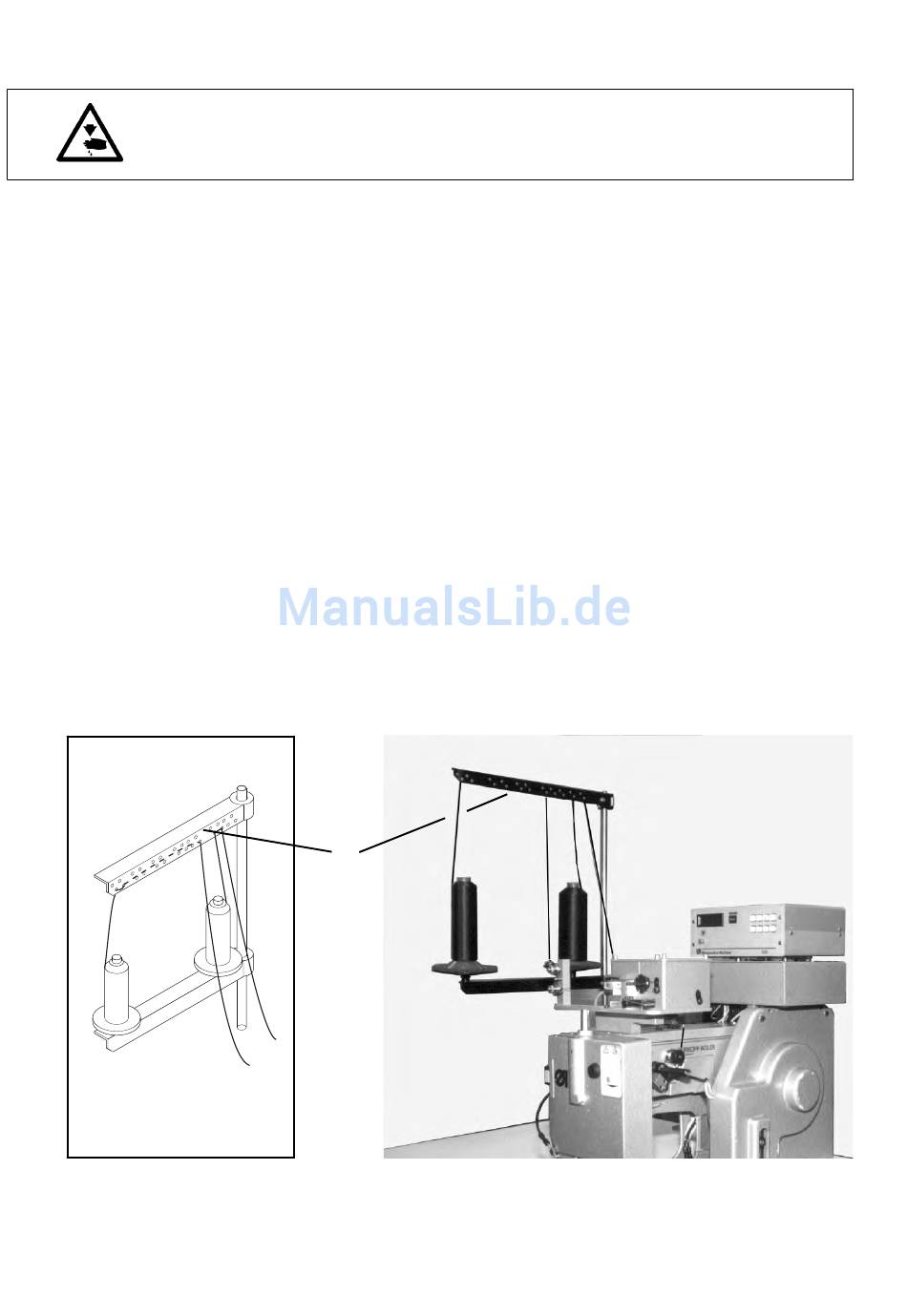

Das Einfädeln des Nadelfadens erfolgt wie aus den nebenstehenden
Abbildungen ersichtlich in aufsteigender Reihenfolge der Ziffern:
–
Garnrolle auf Garnständer stecken.
–
Faden durch Bohrungen 1 des Garnständers fädeln.
–
Faden durch Fadenführung 2 fädeln.
–
Faden zwischen den Spannungsscheiben der ersten Nadelfaden-
spannung 3 hindurchführen.
–
Faden nacheinander durch Fadenführungen 4 und 5 fädeln.
–
Faden zwischen den Spannungsscheiben der zweiten Nadelfaden-
spannung 6 hindurchführen.
–
Faden nacheinander durch Bohrung im Fadenvorzieher 7, Faden-
klemme 8 und Fadenführung 9 fädeln.
–
Faden von unten zweimal um Fadenrolle 10 wickeln.
–
Faden durch Fadenanzugsfeder 11 führen.
–
Faden unter Fadenführung 12 vorbeiführen.
–
Kopfdeckel öffnen.
–
Faden durch Bohrung im Fadenhebel 13 fädeln.
–
Faden durch Bohrung im Fadenleitblech 14 führen.
–
Faden seitlich in Fadenklemme 15 einführen.
–
Faden hinter den Haken 16 legen.
–
Faden durch Fadenführung 17 an der Nadelstange fädeln.
–
Faden von vorn nach hinten durch das Nadelöhr fädeln.
