3.0 INSTALLAZIONE DEL KIT VENTILAZIONE PRIMA DEL
POSIZIONAMENTO DEL MONOBLOCCO
Per l'installazione procedere come segue:
- prevedere nelle vicinanze del monoblocco una presa
di corrente elettrica.
- Togliere un dado per vite dalla fl angia del ventilatore,
predisporre il ventilatore nella parte inferiore del
monoblocco, fi ssare il tutto con i dadi e le rondelle
appena tolte.
- Nei modelli 500, 510, 555, 650, 700, 750, 800,
810, 2010 le viti per il fi ssaggio del Kit ventilazione
sono predisposte nella parte inferiore del monoblocco:
preparare il ventilatore togliendo le viti e i dadi, fi ssarlo
al monoblocco inserendo tra i due elementi i supporti
antivibramento in silicone utilizzando una delle viti per
fi ssare il terminale ad occhiello del fi lo giallo-verde di
messa a terra.

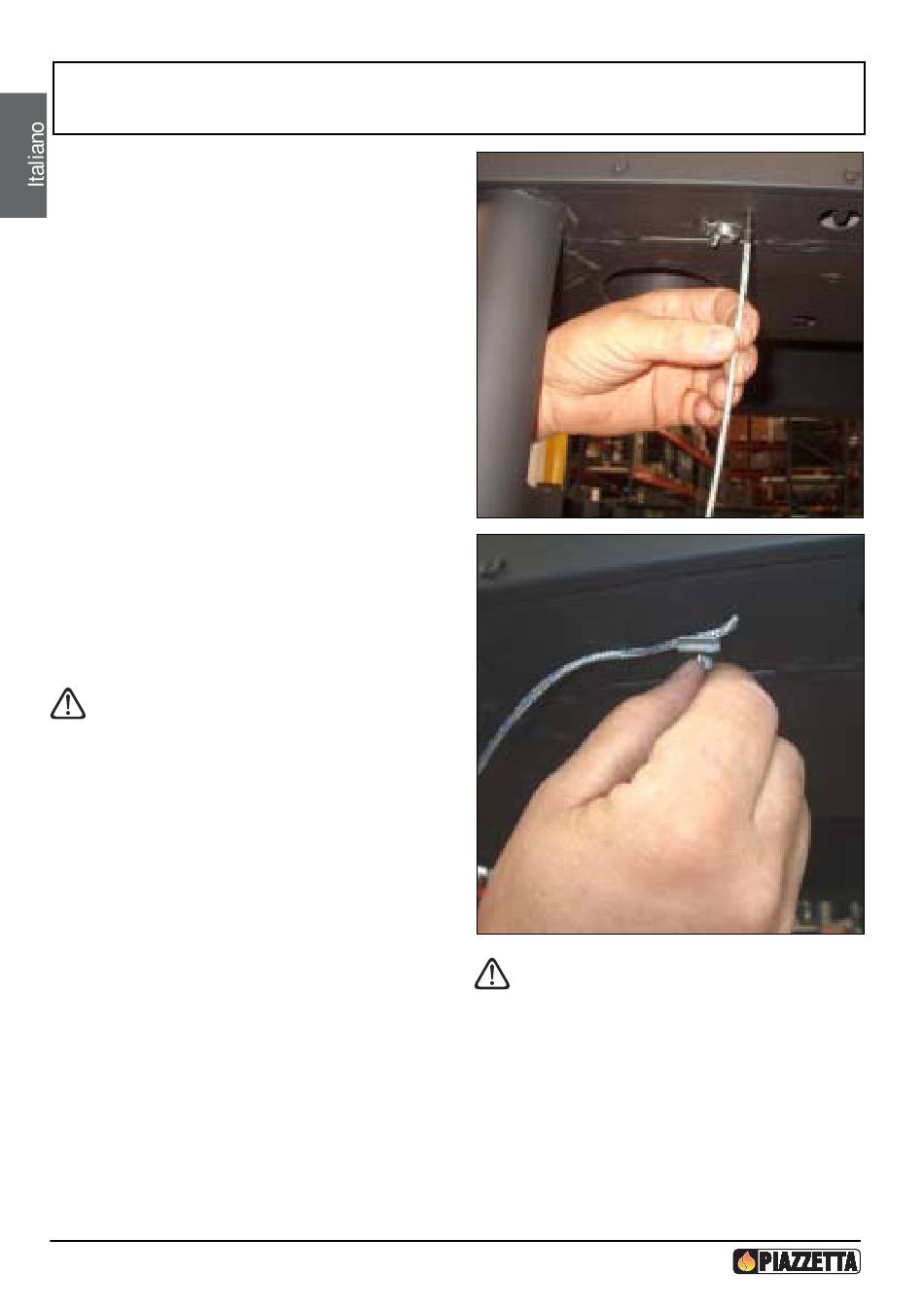

- Svitare la vite ad alette della staffa reggisonda che
si trova sul fondo del monoblocco, inserire il bulbo
della sonda PT per circa 30 cm nel tubo porta-sonda
presente nella parte posteriore del camino, fi ssare la
sonda con la staffa e avvitare il tutto; nel
modello 510 far passare la sonda nello spazio tra la
fl angia del ventilatore e il fondo del monoblocco.
Nel caso in cui il prodotto disponga di
due motori (es. mod. 600) l'operazione va
ripetuta due volte.
- IInserire la spina della scatola comando nella presa di
corrente a 220V da voi precedentemente predisposta.
- Proseguire con l'allacciamento dei tubi uscita aria
calda dal ventilatore alle bocchette. Il ventilatore è
dotato di un raccordo a Y a cui si possono collegare
fi no a quattro bocchette creando uno sdoppiamento
della linea con appositi "elementi ad Y ".
Nel caso si volesse condurre l'aria anche in ambienti
adiacenti scegliere il percorso più breve limitando così
le dispersioni di calore. Si raccomanda quindi di non far
compiere al tubo flessibile percorsi troppo lunghi e di
isolarlo nel modo migliore. (Vedere le istruzioni allegate
al monoblocco).
Il Gruppo Piazzetta S.p.A. fornisce a richiesta i tubi
flessibili Ø 75 mm, le bocchette per l'uscita dell'aria,
gli "elementi ad Y" e le fascette stringitubo per il
montaggio.
6
Si raccomanda di tenere la scatola
telecomando distante da fonti di calore
quali, per esempio, tubi di convogliamento
aria calda o parti metalliche che si possono
riscaldare.
