4.0 INSTALLATION DU KIT DE VENTILATION APRÈS LA
MISE EN PLACE DU MONOBLOC ET DU REVÊTEMENT
Pour l'installation procéder de la façon suivante: enlever la sole foyère, le tiroir cendre et, avec un tournevis, la
protection inférieure en dévissant les vis de fixation.
Ensuite procéder comme aux points cités du paragraphe précédent.
5.0 REFROIDISSEMENT DU VENTILATEUR
ET DU BOÎTIER DE LA TÉLÉCOMMANDE
On a le refroidissement par une prise d'air externe située à l'arrière ou sous le monobloc. En cas d'absence de
cette prise d'air, le refroidissement s'effectue par l'air ambiant, ce qui impose de pratiquer dans la partie basse du
revêtement une ouverture de 120 cm

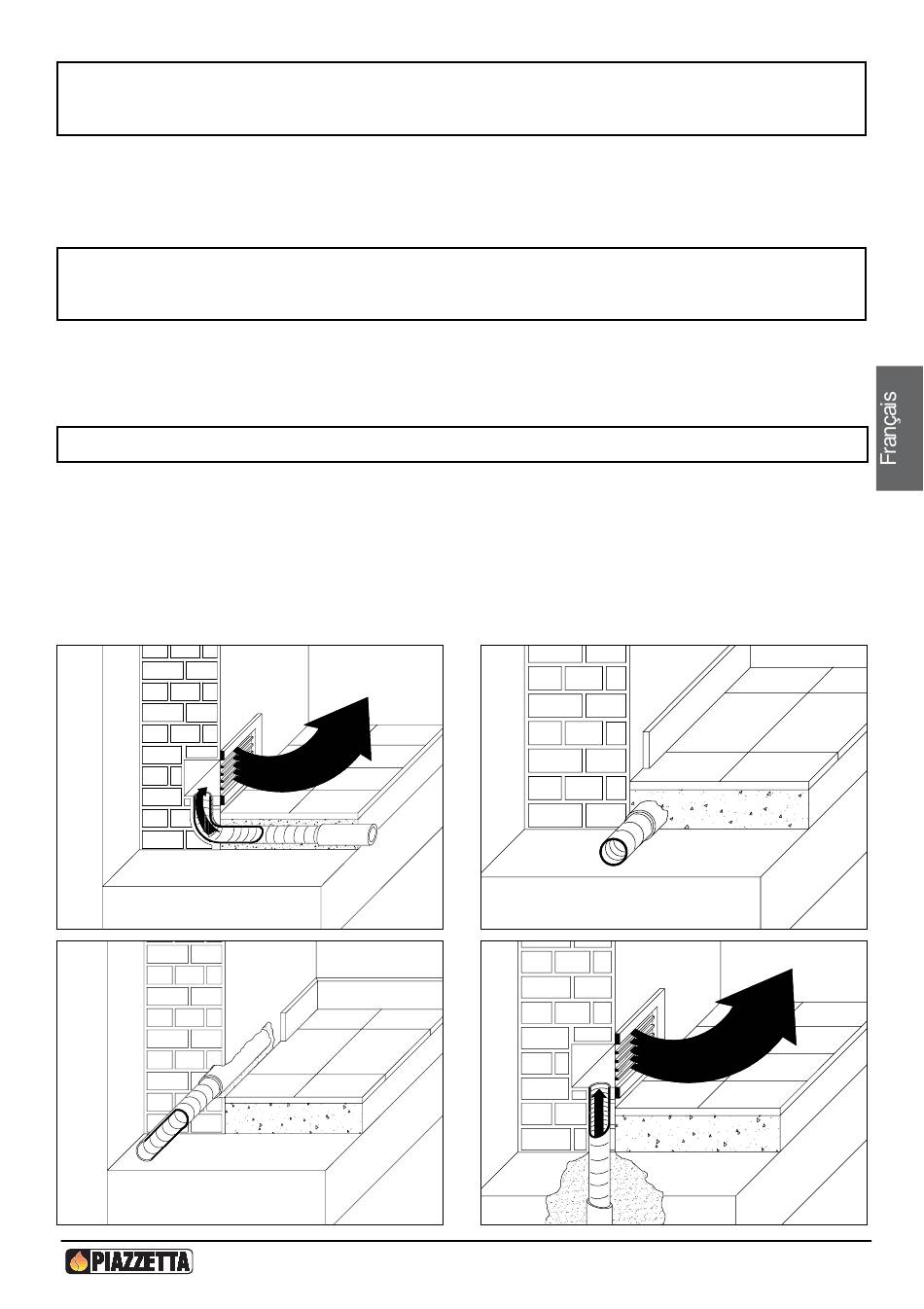

6.0 EXEMPLES DE RACCORDEMENT TUYAUX FLEXIBLES

Nous vous illustrons ci-dessous quelques exemples de raccordement et de mise en place du tuyau fl exible au mur et au sol.
Pour optimiser le gainage et garantir une diffusion effi cace de la chaleur, il faut:
1) rhabiller le tuyau avec un manchon isolant d'une épaisseur de 2 cm (ex. fi bre minérale, fi bre céramique, fi bre de
roche) afi n de limiter des déperditions de chaleur et garantir une température de l'air suffi samment élevée.
Le manchon isolant doit avoir un poids spécifi que égal ou supérieur à 245 kg/m³ avec une conductibilité thermique
λ déclarée non supérieure à 0,035 W/mK.
2) La longueur totale maximale du tuyau fl exible ne doit pas être supérieure à 8 mètres.
2
minimum.
DT2030168-00
DT2030170-00
H07003370 / DT2000088 - 02
DT2011799-00
DT2011800-00
DT2011492-00
DT2030169-00
DT2030171-00
31
