3.0 INSTALLATION DU KIT DE VENTILATION
AVANT LA MISE EN PLACE DU MONOBLOC
Pour l'installation, procédez de la façon suivante:
- assurez-vous qu'il y ait une prise de courant à
proximité du monobloc,
- enlevez les écrous du fl asque du ventilateur,
positionnez le ventilateur en partie basse du monobloc
et fi xez le tout au moyen des écrous et rondelles que
vous venez d'enlever,
- dans les modèles 500, 510, 555, 650, 700, 750, 800,
810 et 2010, les vis de fi xation du kit de ventilation
se trouvent en partie basse du monobloc: préparez le
ventilateur en enlevant les vis et les écrous, fi xez-le au
monobloc après avoir interposé entre les deux éléments
les supports anti-vibratiles en silicone en utilisant une
des vis pour fi xer la cosse à œillet du fi l jaune-vert de
mise à terre,

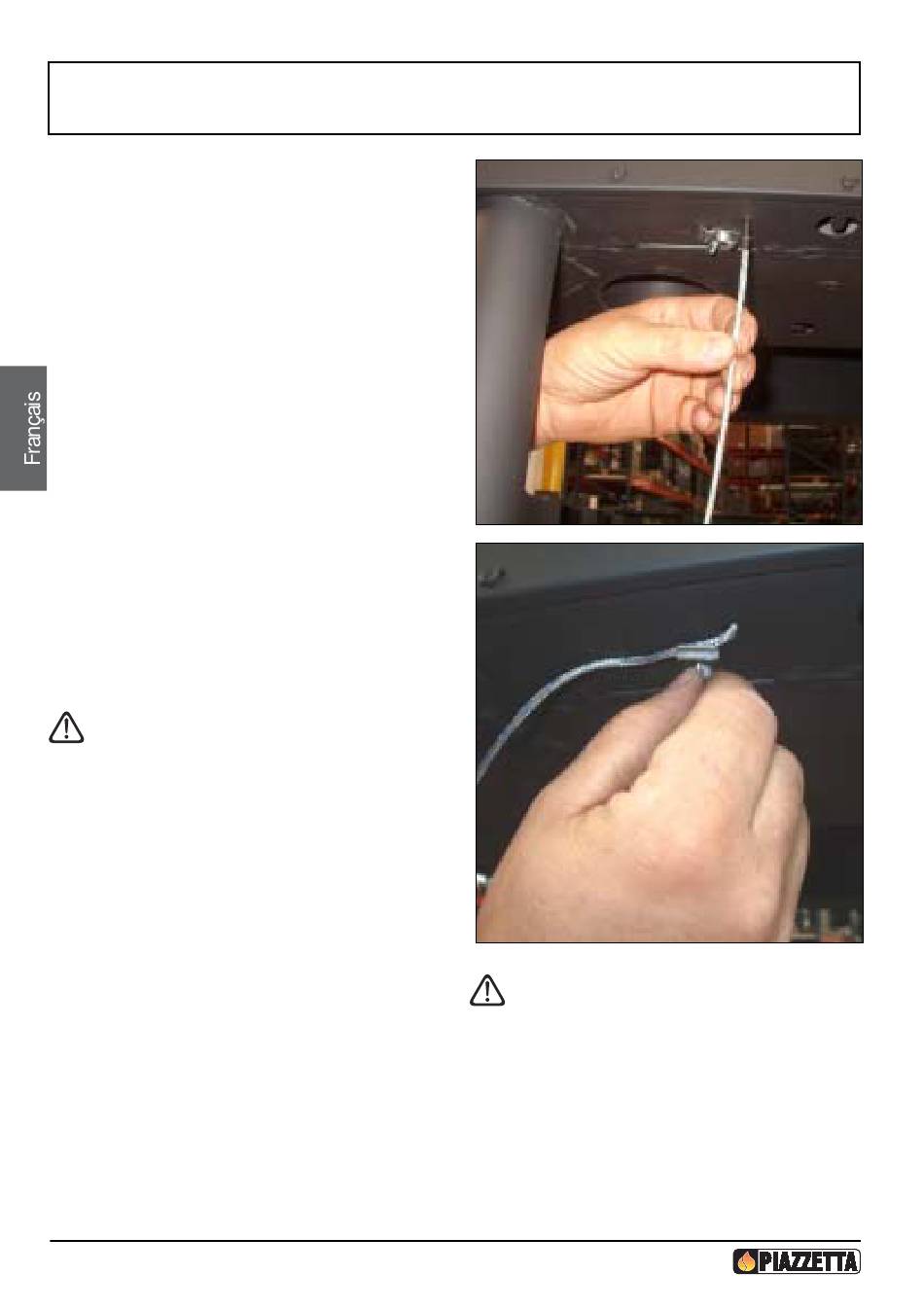

- dévissez l'écrou à oreilles de l'attache de la sonde
située sur le fond du monobloc, insérez le bulbe de la
sonde PT sur 30 cm environ dans le fourreau qui se
trouve dans la partie arrière du conduit de cheminée,
fi xez la sonde au moyen de l'attache prévue à cet effet
et vissez le tout; dans le modèle 510, faites passer la
sonde dans l'espace qui s'est créé entre le fl asque du
ventilateur et le fond du monobloc.
Dans le cas le produit dispose de deux
moteurs (exemple le modèle 600), l'opération
va répétées deux fois.
- Insérer l'épine de la boîte de commande dans la
prise de courant à 220V que vous avez prédisposée
précédemment.
- Raccordez les tuyaux de sortie d'air chaud du
ventilateur aux bouches de diffusion. Le ventilateur
est doté d'un raccord en Y qui permet de raccorder
jusqu'à quatre bouches de diffusion en redoublant
le conduit au moyen des relatifs "éléments en Y.
Dans l'hypothèse où vous souhaiteriez amener l'air chaud
également dans les pièces voisines, repérez le chemin le
plus court afin de limiter au maximum les déperditions de
chaleur. Il est donc recommandé de ne pas faire parcourir
un chemin trop long au tuyau flexible et de l'isoler au
mieux (Voyez la notice jointe au monobloc).
La Sté Gruppo Piazzetta S.p.A. fournit sur demande les
tuyaux flexibles Ø 75 mm, les bouches de diffusion, les
"éléments en Y" et les colliers de serrage pour le montage.
30
Il est recommandé de garder le boîtier de
la télécommande à l'écart de sources de
chaleur, telles que les tuyaux de convoiement
de l'air chaud et les parties métalliques
susceptibles de se chauffer.
