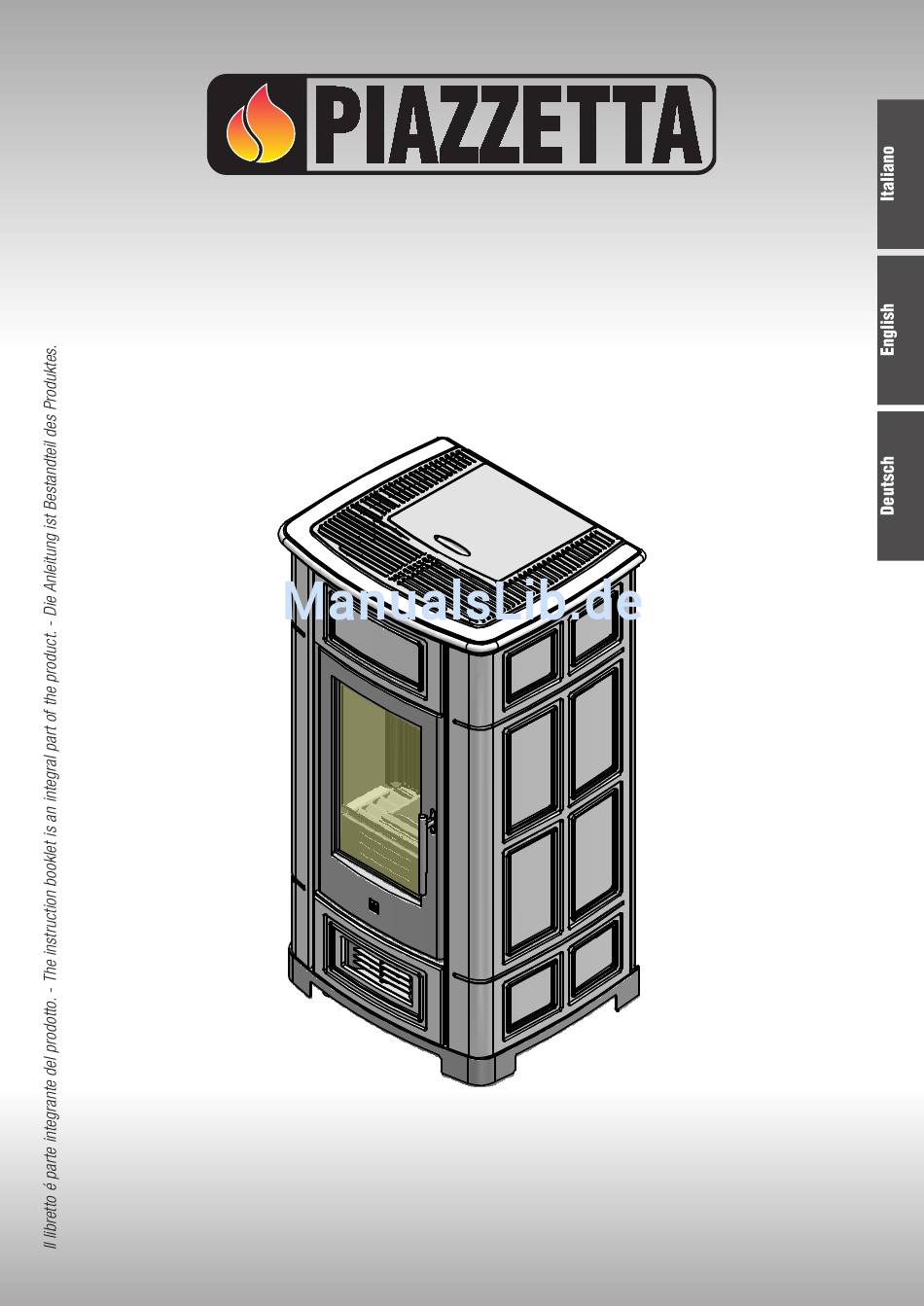

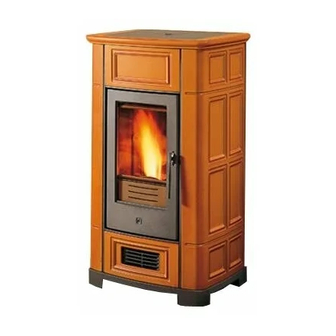

- Seite 1 RIVESTIMENTO P955 P955 CLADDING VERKLEIDUNG P955 ISTRUZIONI PER L’INSTALLATORE INSTRUCTIONS FOR THE INSTALLER AUFBAUANLEITUNG FÜR DEN OFENSETZER...
-
Seite 16: Wichtige Hinweise
Der Hersteller behält sich jedoch vor, aufgrund ständiger technologischer Entwicklung und Erneuerung des Produktes, ohne vorherige Ankündigung, Änderungen daran vorzunehmen. Diese Aufbauanleitung ist Eigentum der Gruppo Piazzetta S.p.A.. Sie darf nicht ohne vorherige schriftliche Genehmigung seitens des Herstellers für Dritte teilweise oder im Ganzen vervielfältigt werden. Gruppo Piazzetta S.p.A. behält sich alle Rechte vor. - Seite 17 INHALT DT2010187-00 Abschnitt Titel Seite Art. NR. Abmessungen DT2010225-01 Explosionszeichnung DT2010226-03 Hinweise für den Aufbau DT2010108-03 Aufbau DT2010228-04 Diese Bedienungsanleitung Art. NR. H07001420 / DT2000026-07 (12-2008) hat 24 Seiten.
-
Seite 18: Abmessungen
1.0 ABMESSUNGEN DT2010225-01 16 23 Abgastutzen Ø 8 Abmessungen in cm DT2030311-01... -
Seite 19: Explosionszeichnung
Frontverkleidung 02 ......1 P955 Ofenkorpus ....... . .1 untere Frontverkleidung 03 . - Seite 20 4.0 AUFBAU DT2010228-04 Abb. 1 1) Luftbefeuchter (7-8) - Den Wasserbehälter (7) einsetzen und den Deckel (8) mit den Halterungen in die entsprechenden Öffnungen einhaken (Abb. 1). Öffnungen DT2031127-01 Abb. 2 2) Untere Frontblende (3) Die untere Frontblende kann gewendet werden.
- Seite 21 Abb. 4 - Das Befestigungsbu ¨ gel des Seitenteils durch Seitlicher Haltebügel lösen der Schrauben M4 entnehmen. Schraube M4 DT2032158-00 Abb. 5 4) Seitliche Kachelverkleidung (4) Die Seitenverkleidung kann gewendet werden. - Die Seitenverkleidung (4) langsam auf die Bodenplatte des Ofens absetzen und darauf achten, dass die Glasur nicht beschädigt oder zerkratzt wird (Abb.
- Seite 22 Abb. 8 5) Oberer Abdeckkachel (1) - Die obere Abdeckkachel Seitenverkleidungen (4) legen. Überprüfen, dass diese genau aufliegt, anderenfalls mit dem Glasfaserband beigefügten Glasfaserband korrigieren (Abb. 8) Glasfaserband DT2030333-01 6) Lackiertes Luftgitter (5) Abb. 9 - Das Luftgitter (5) auf die Abdeckkachel (1) legen. Sicherstellen, dass das Gitter bündig mit der Abdeckkachel abschließt (Abb.
