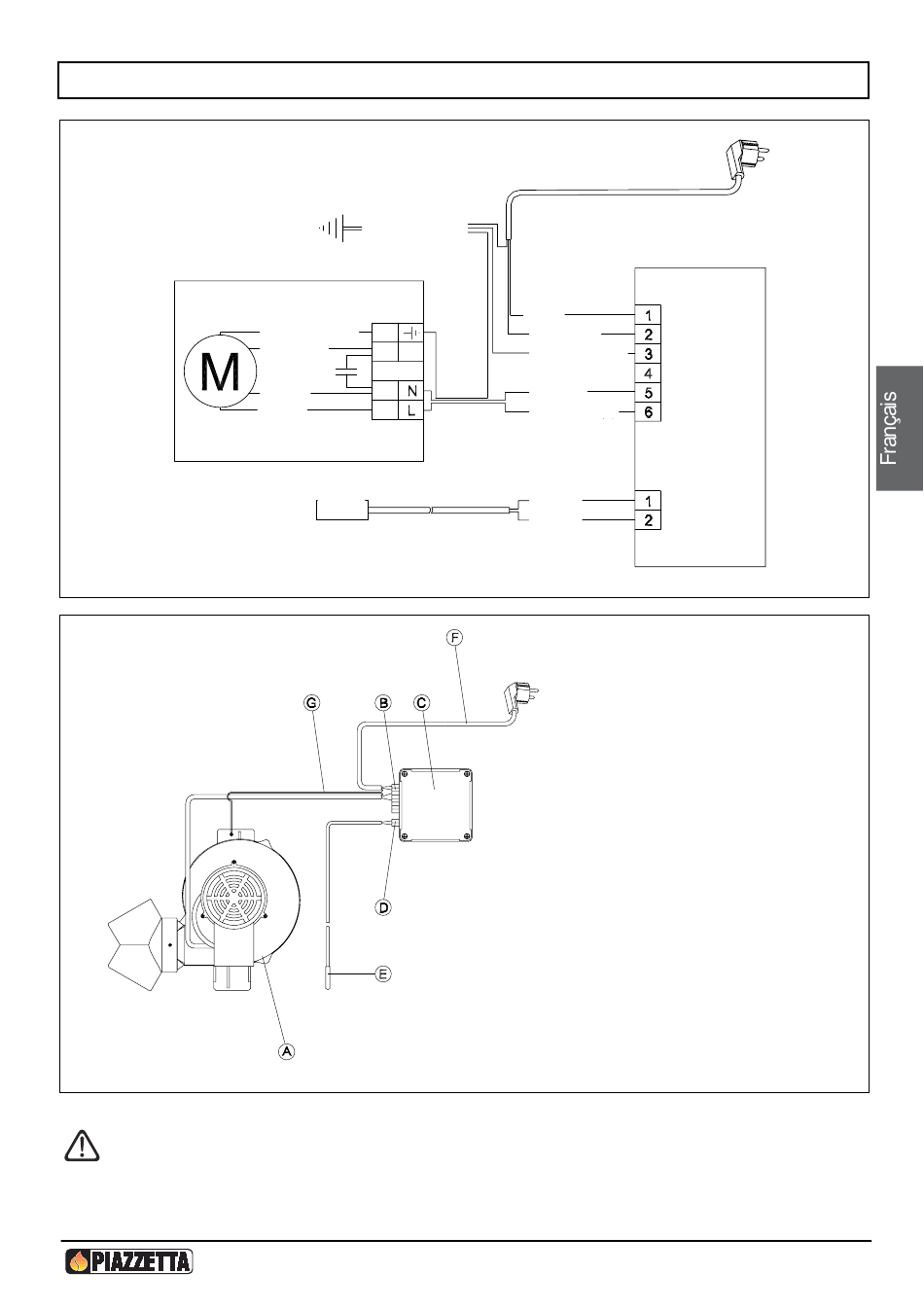

9.0 SCHÉMA ÉLECTRIQUE
TERRA Á BRANCHER AU
MONOBLOC
TOUTES LES INTERVENTIONS DOIVENT ÊTRE EFFECTUÉES PAR UN PERSONNEL QUALIFIÉ ET AVEC
POELE HORS TENSION.
JAUNE-VERT
JAUNE-VERT
BRUN
NOIR
BLEU
VENTILATEUR
SONDE
H07003370 / DT2000088 - 02
BOÎTIER
TÉLÉCOMMANDE
BLEU
BRUN
JAUNE-VERT
BORNE
BLEU (N)
PÔLES
BRUN (L)
BORNE
ROUGE
ROUGE PÔLES
A. Ventilateur
B. Borne alimentation
C. Boîtier télécommande
D. Borne sonde PT
E. Sonde PT
F. Cordon d'alimentation
G. Fil de terre
DT2011495-00
DT2032666-00
DT2032140-00
