CCS51
3.
Überwurfmutter auf die Armatur auf Block schrauben.

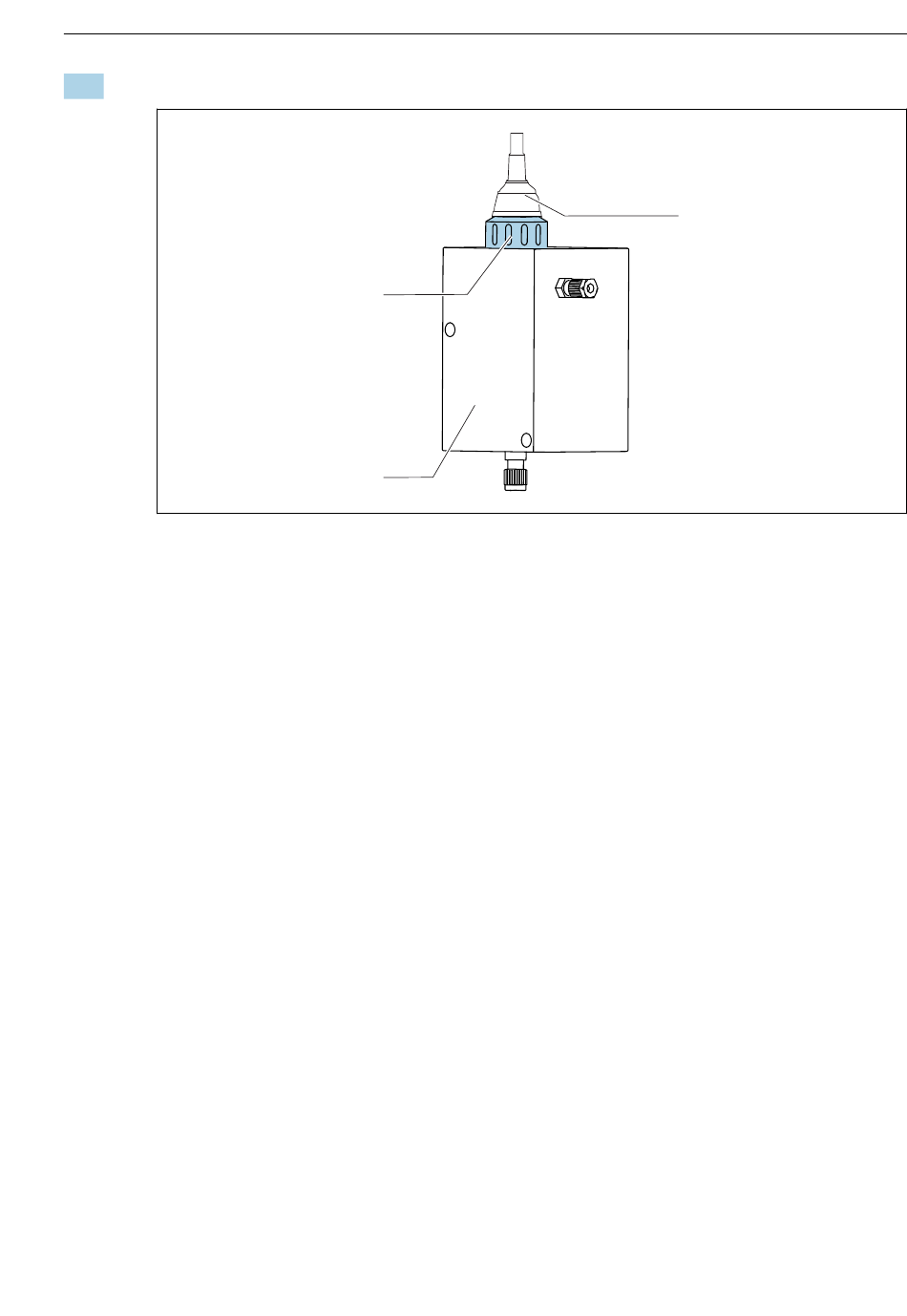

10
Durchflussarmatur Flowfit CCA151
1
Desinfektionssensor
2
Durchflussarmatur Flowfit CCA151
3
Überwurfmutter zur Befestigung eines Desinfektionssensors
5.2.4
Sensor in Armatur CCA250 einbauen
Der Sensor kann in die Durchflussarmatur Flowfit CCA250 eingebaut werden. Diese gestattet
neben dem Chlor- oder Chlordioxidsensor den zusätzlichen Einbau eines pH- und eines
Redoxsensors. Über ein Nadelventil wird der Durchfluss im Bereich 30 ... 120 l/h
(7,9 ... 30 gal/h) geregelt.
Beim Einbau beachten:
‣
Der Durchfluss muss mindestens 30 l/h (7.92 gal/h) betragen. Ein Abfallen unter diesen
Wert oder gänzlicher Ausfall des Durchflusses kann durch einen induktiven Näherungs-
schalter erkannt und eine Alarmmeldung mit Verriegelung der Dosierpumpen ermögli-
chen.
‣
Bei Mediumsrückführung in ein Schwallwasserbecken, eine Rohrleitung o. ä. darf der
dadurch erzeugte Gegendruck auf den Sensor höchstens 1 bar (14,5 psi) betragen und
muss konstant bleiben.
‣
Unterdruck am Sensor, z. B. durch Mediumsrückführung auf die Saugseite einer Pumpe,
muss vermieden werden.
Endress+Hauser
3
2
Montage
1
A0037049
21
