SOLARWATT Vision 36M glass Montageanleitung Seite 9

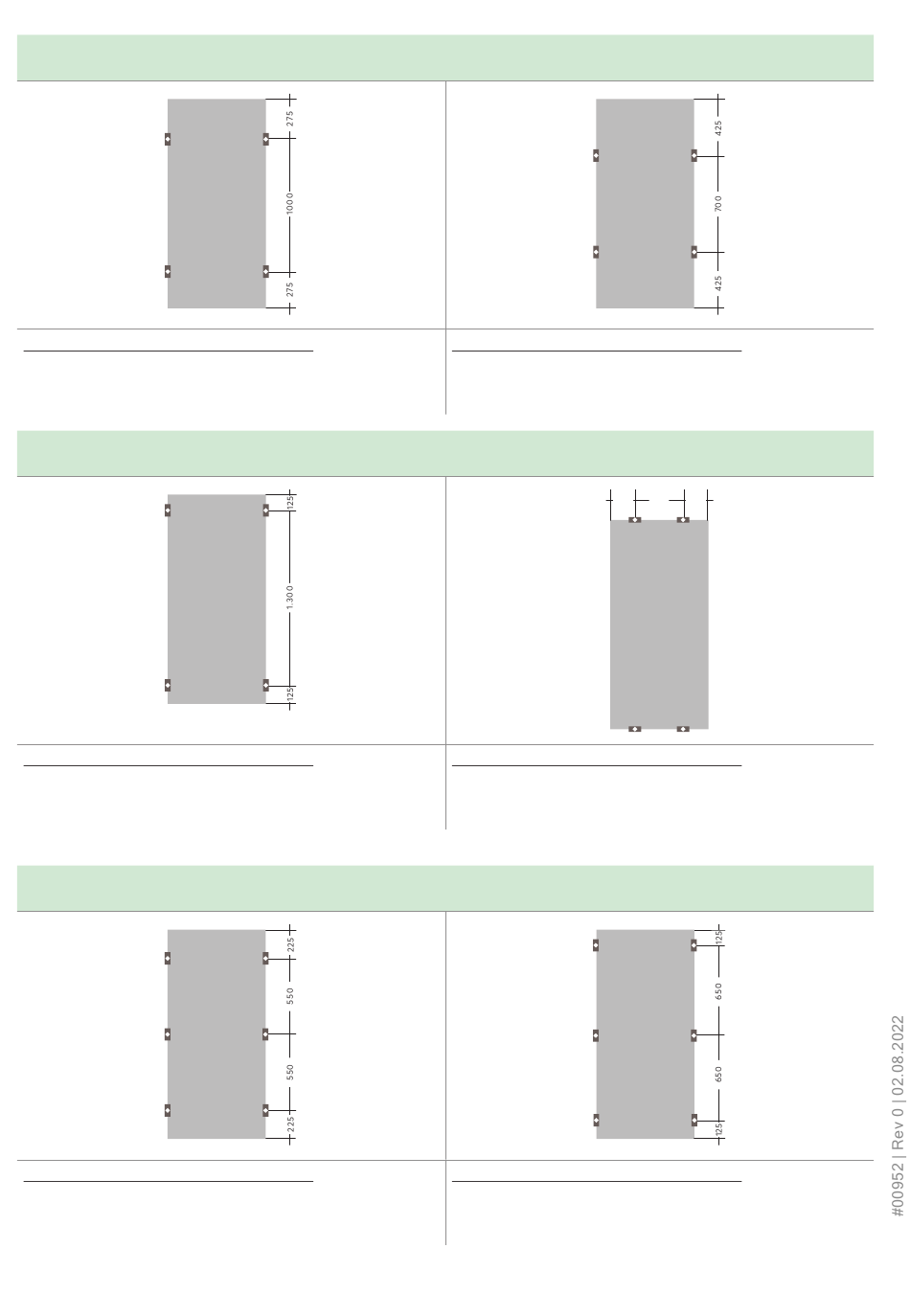

punktuelle Lagerung - 2 Klemmen lange Kante
BERECHNUNG OHNE EVA SCHUBVERBUND
Glas Spannungsnachweis σ.d ≤ σ.Rd = 51,3 N/mm²
Max. Bemessungslast qd.ULS ≤ 2,20 kN/m
punktuelle Lagerung - 2 Klemmen lange Kante
BERECHNUNG OHNE EVA SCHUBVERBUND
Verformungsnachweis f.max ≤ L/33 ≙ 39 mm
Max. Bemessungslast qd.ULS ≤ 0,90 kN/m
punktuelle Lagerung - 3 Klemmen lange Kante
BERECHNUNG OHNE EVA SCHUBVERBUND
Glas Spannungsnachweis σ.d ≤ σ.Rd = 51,3 N/mm²
Max. Bemessungslast qd.ULS ≤ 3,10 kN/m
Änderungen vorbehalten | © 2022 Solarwatt GmbH
BERECHNUNG OHNE EVA SCHUBVERBUND
Verformungsnachweis f.max ≤ L/33 ≙ 22 mm
Max. Bemessungslast qd.ULS ≤ 1,20 kN/m
2
BERECHNUNG OHNE EVA SCHUBVERBUND
Verformungsnachweis f.max ≤ L/33 ≙ 47 mm
Max. Bemessungslast qd.ULS ≤ 0,45 kN/m
2
BERECHNUNG OHNE EVA SCHUBVERBUND
Glas Spannungsnachweis σ.d ≤ σ.Rd = 51,3 N/mm²
Max. Bemessungslast qd.ULS ≤ 2,80 kN/m
2
punktuelle Lagerung - 2 Klemmen lange Kante
punktuelle Lagerung - 2 Klemmen kurze Kante
100
punktuelle Lagerung - 3 Klemmen lange Kante
2
510 100
2
2
9
