SOLARWATT Vision 36M glass Montageanleitung Seite 8

ÜBERKOPF- UND FASSADENMONTAGE NACH DIN 18008
Bei Einsatz des Moduls sowohl im Überkopf- als auch im Vertikalbereich, gelten die Be-
stimmungen der Zulassung Z-70.3-199 (abZ). Das Dokument steht Ihnen im Pro Bereich
von solarwatt.de zur Verfügung. Insbesondere gilt für Planung, Bemessung und Aus-
führung die DIN 18008.

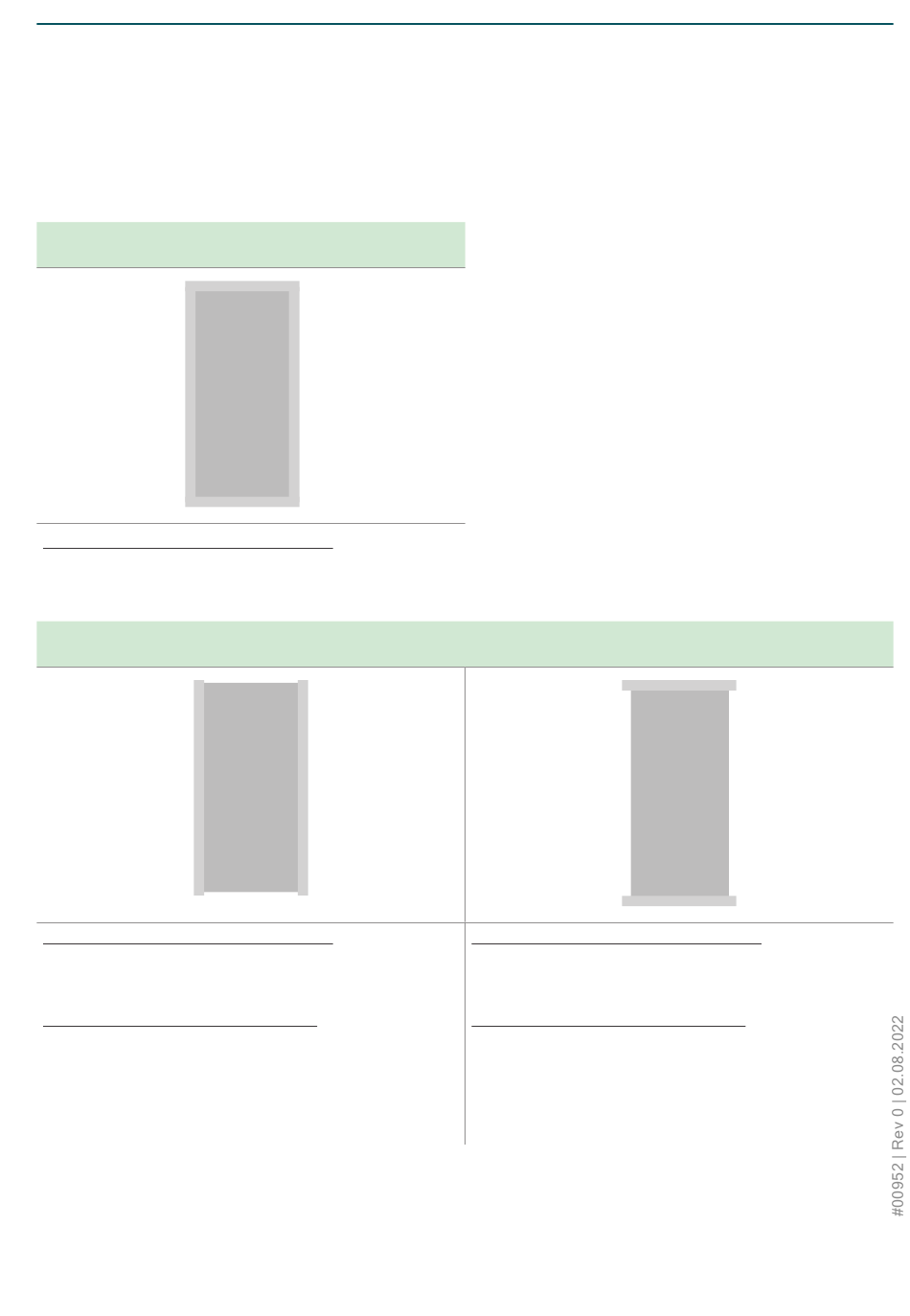

4-seitige Lagerung
BERECHNUNG OHNE EVA SCHUBVERBUND
Glas Spannungsnachweis σ.d ≤ σ.Rd = 51,3 N/mm²
Max. Bemessungslast qd.ULS ≤ 8,00 kN/m
2-seitige Lagerung - lange Kante
BERECHNUNG OHNE EVA SCHUBVERBUND
Glas Spannungsnachweis σ.d ≤ σ.Rd = 51,3 N/mm²
Max. Bemessungslast qd.ULS ≤ 2,80 kN/m
BERECHNUNG MIT EVA SCHUBVERBUND
Glas Spannungsnachweis σ.d ≤ σ.Rd = 46,7 N/mm²
mit Schubverbund kalt G= 2,50
8
2
2
qd.ULS ≤ 4,40 kN/m
2
2-seitige Lagerung - kurze Kante
BERECHNUNG OHNE EVA SCHUBVERBUND
Verformungsnachweis f.max ≤ L/33 ≙ 47 mm
Max. Bemessungslast qd.ULS ≤ 0,48 kN/m
BERECHNUNG MIT EVA SCHUBVERBUND
Verformungsnachweis f.max ≤ L/33 ≙ 47 mm
mit Schubverbund warm G= 0,0
Glas Spannungsnachweis σ.d ≤ σ.Rd = 46,7 N/mm²
mit Schubverbund kalt G= 2,50
Änderungen vorbehalten | © 2022 Solarwatt GmbH
2
qd.ULS ≤ 0,60 kN/m
2
qd.ULS ≤ 2,00 kN/m
2
