5.4.1
Pro-AIn-8/12 – Modul
Das Modul Pro-AIn-8/12 hat einen 12 Bit ADC mit vorgeschaltetem PGA und acht, über einen MUX selektier-
bare, differentielle Eingänge. Sie sind standardmäßig mit geschirmten LEMO-Buchsen (CAMAC Euronorm)
ausgestattet.
Das Modul kann um S&H-Stufen sowie Filtern erweitert werden. Weiterhin ist es die ideale Ergänzung zu den
TC- und PT100-Modulen.
1
2
8
12
2 0 V
B I P
DC/DC-converter
1 0 V
UNI

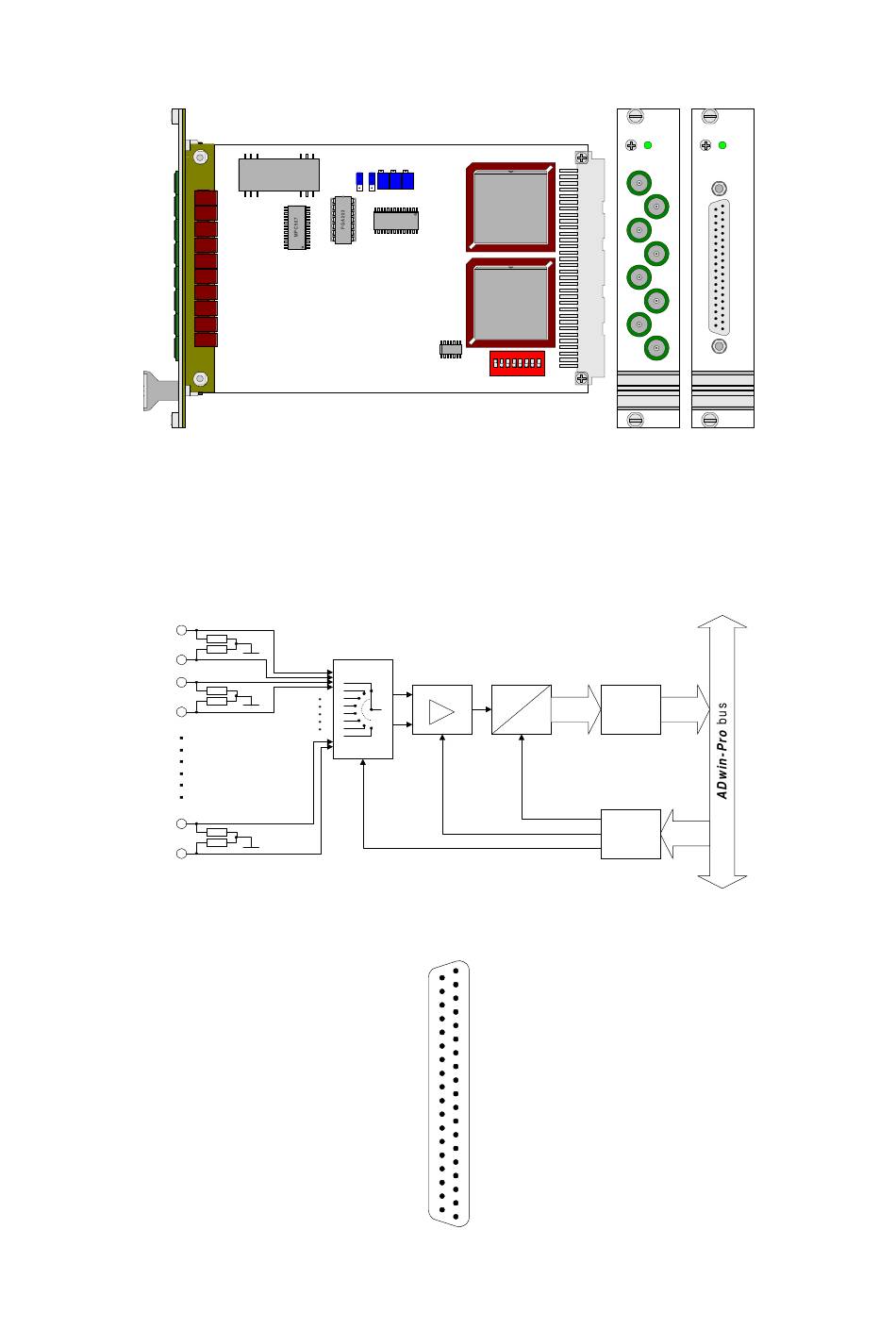

Abb. 14: Pro-AIn-8/12
1 0 0 k
1 0 0 k
M U X
1 0 0 k
1 0 0 k
1 0 0 k
1 0 0 k
Abb. 15: Schema Pro-AIn-8/12
Analoger Eingang 1 (-)
Analoger Eingang 2 (-)
Analoger Eingang 3 (-)
Analoger Eingang 4 (-)
Analoger Eingang 5 (-)
Analoger Eingang 6 (-)
Analoger Eingang 7 (-)
Analoger Eingang 8 (-)
Analoge Masse
Abb. 16: Pinbelegung
19AD774
U P O B P O GAIN
F P G A
A D S 7 7 4
F P G A
LS19
O N
1 2 3 4 5 6 7 8
A0 A1 A2 A3 A4 A5 A6 A7
P G A
A
D
V u = 1 , 2 , 4 , 8
Analoger Eingang 1 (+)
19
37
Analoger Eingang 2 (+)
18
36
Analoger Eingang 3 (+)
17
35
Analoger Eingang 4 (+)
16
34
Analoger Eingang 5 (+)
15
33
Analoger Eingang 6 (+)
14
32
Analoger Eingang 7 (+)
13
31
Analoger Eingang 8 (+)
12
30
nc
11
nc
29
nc
10
nc
28
nc
9
nc
27
nc
8
nc
26
nc
7
nc
25
nc
6
nc
24
nc
5
nc
23
nc
4
nc
22
Analoge Masse
3
21
n b
2
n b
20
Digitale Masse
1
Pro-AIn-8/12
AIN8/12
AIN8/12
A N A L O G
A N A L O G
INPUT
INPUT
1
2
3
4
5
6
7
8
Data
Data
Data
Register
Address
Addr.
D e c o d e r
