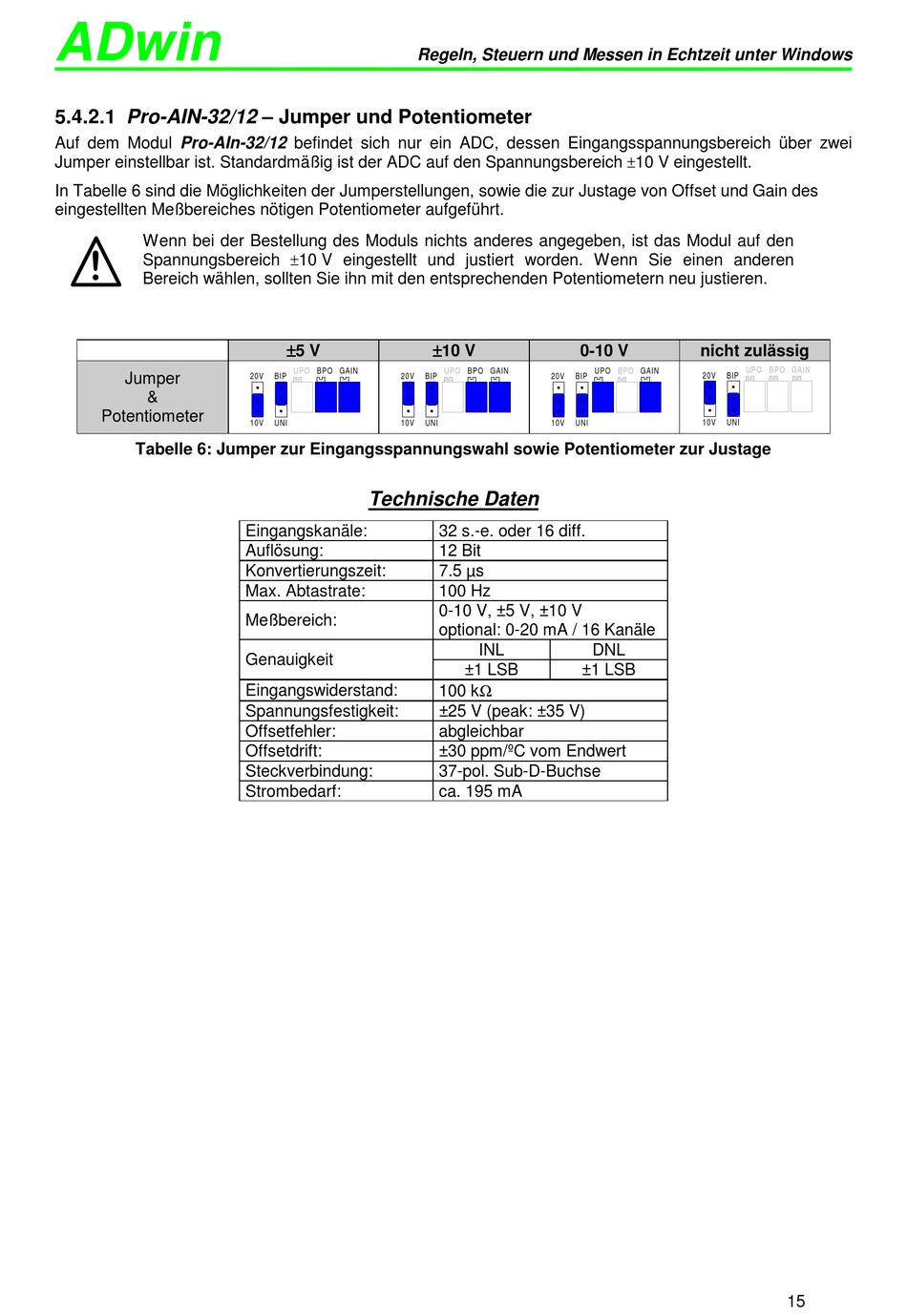

5.4.2.1 Pro-AIN-32/12 – Jumper und Potentiometer
Auf dem Modul Pro-AIn-32/12 befindet sich nur ein ADC, dessen Eingangsspannungsbereich über zwei
Jumper einstellbar ist. Standardmäßig ist der ADC auf den Spannungsbereich
In Tabelle 6 sind die Möglichkeiten der Jumperstellungen, sowie die zur Justage von Offset und Gain des
eingestellten Meßbereiches nötigen Potentiometer aufgeführt.
Wenn bei der Bestellung des Moduls nichts anderes angegeben, ist das Modul auf den
$
Spannungsbereich
Bereich wählen, sollten Sie ihn mit den entsprechenden Potentiometern neu justieren.
Jumper
&
Potentiometer
Tabelle 6: Jumper zur Eingangsspannungswahl sowie Potentiometer zur Justage
±
10 V eingestellt und justiert worden. Wenn Sie einen anderen
± ± ± ± 5 V
UPO
BPO GAIN
20V
BIP
20V
10V
UNI
10V
Technische Daten
Eingangskanäle:
Auflösung:
Konvertierungszeit:
Max. Abtastrate:
Meßbereich:
Genauigkeit
Eingangswiderstand:
Spannungsfestigkeit:
Offsetfehler:
Offsetdrift:
Steckverbindung:
Strombedarf:
Regeln, Steuern und Messen in Echtzeit unter Windows
± ± ± ± 10 V
0-10 V
UPO
BPO GAIN
BIP
20V
BIP
UNI
10V
UNI
32 s.-e. oder 16 diff.
12 Bit
7.5 µs
100 Hz
0-10 V, ±5 V, ±10 V
optional: 0-20 mA / 16 Kanäle
INL
±1 LSB
±1 LSB
100 kΩ
±25 V (peak: ±35 V)
abgleichbar
±30 ppm/ºC vom Endwert
37-pol. Sub-D-Buchse
ca. 195 mA
±
10 V eingestellt.
nicht zulässig
UPO BPO GAIN
UPO
BPO
GAIN
20V
BIP
10V
UNI
DNL
