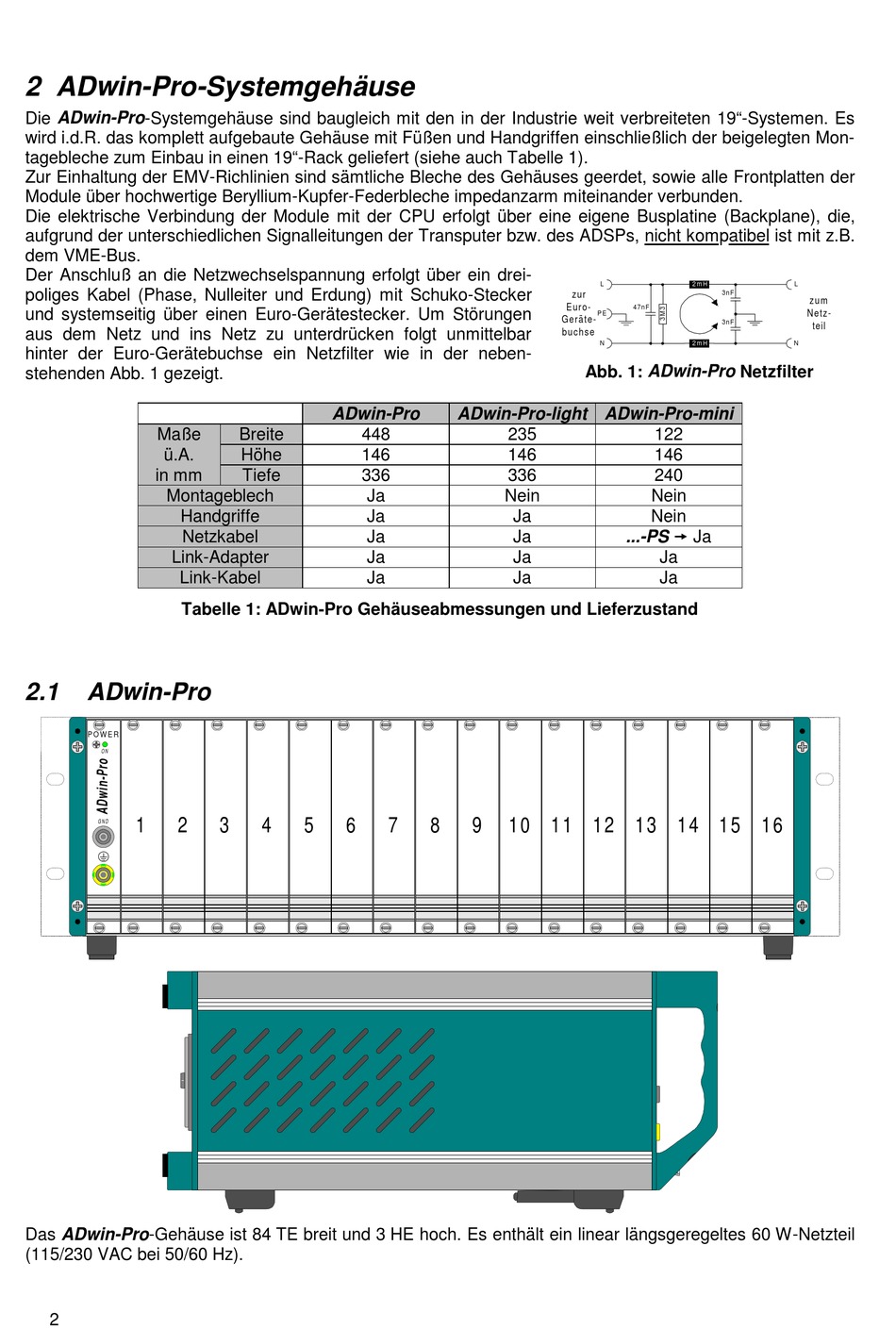

2 ADwin-Pro-Systemgehäuse
Die ADwin-Pro -Systemgehäuse sind baugleich mit den in der Industrie weit verbreiteten 19"-Systemen. Es
wird i.d.R. das komplett aufgebaute Gehäuse mit Füßen und Handgriffen einschließlich der beigelegten Mon-
tagebleche zum Einbau in einen 19"-Rack geliefert (siehe auch Tabelle 1).
Zur Einhaltung der EMV-Richlinien sind sämtliche Bleche des Gehäuses geerdet, sowie alle Frontplatten der
Module über hochwertige Beryllium-Kupfer-Federbleche impedanzarm miteinander verbunden.
Die elektrische Verbindung der Module mit der CPU erfolgt über eine eigene Busplatine (Backplane), die,
aufgrund der unterschiedlichen Signalleitungen der Transputer bzw. des ADSPs, nicht kompatibel ist mit z.B.
dem VME-Bus.
Der Anschluß an die Netzwechselspannung erfolgt über ein drei-
poliges Kabel (Phase, Nulleiter und Erdung) mit Schuko-Stecker
und systemseitig über einen Euro-Gerätestecker. Um Störungen
aus dem Netz und ins Netz zu unterdrücken folgt unmittelbar
hinter der Euro-Gerätebuchse ein Netzfilter wie in der neben-
stehenden Abb. 1 gezeigt.
Maße
ü.A.
in mm
Montageblech
Handgriffe
Netzkabel
Link-Adapter
Link-Kabel
Tabelle 1: ADwin-Pro Gehäuseabmessungen und Lieferzustand
2.1
ADwin-Pro
P O W E R
O N
1
2
G N D
Das ADwin-Pro -Gehäuse ist 84 TE breit und 3 HE hoch. Es enthält ein linear längsgeregeltes 60 W-Netzteil
(115/230 VAC bei 50/60 Hz).
2
ADwin-Pro
Breite
448
Höhe
146
Tiefe
336
Ja
Ja
Ja
Ja
Ja
3
4
5
6
ADwin-Pro-light ADwin-Pro-mini
235
146
336
Nein
Ja
Ja
Ja
Ja
7
8
9
1 0 1 1
L
2 m H
zur
3nF
Euro-
47nF
P E
Geräte-
3nF
buchse
N
2 m H
Abb. 1: ADwin-Pro Netzfilter
122
146
240
Nein
Nein
...-PS t Ja
Ja
Ja
1 2 1 3 1 4
1 5
L
z u m
Netz-
teil
N
1 6
