ADwin
3 ADlink-Karte
Die Linkadapterkarte ADlink dient zum Anschluß von bis zu zwei
• ADwin-Pro -Systemen (mit jeweils einem CPU-Modul).
• extern betriebenen ADwin -Karten (z.B. ADwin-Box )
Nachdem die Link-Adapterkarte installiert und mit dem (den) ADwin-Pro-System (-en) verbunden ist, kann
die Kommunikation ohne den Einsatz einer speziellen Software stattfinden. Die Standard-Link-Geschwindig-
keit beträgt dabei 10 MBit und kann optional auf 20 MBit erhöht werden (das CPU-Modul muß diese Option
jedoch ebenfalls beinhalten).
Regeln, Steuern und Messen in Echtzeit unter Windows
A2 LINK1 A9 A2 LINK2 A9
LINK1
21
',3
21
4
5
6
7
8
9
:
;
4
5
6
F P G A
LINK2

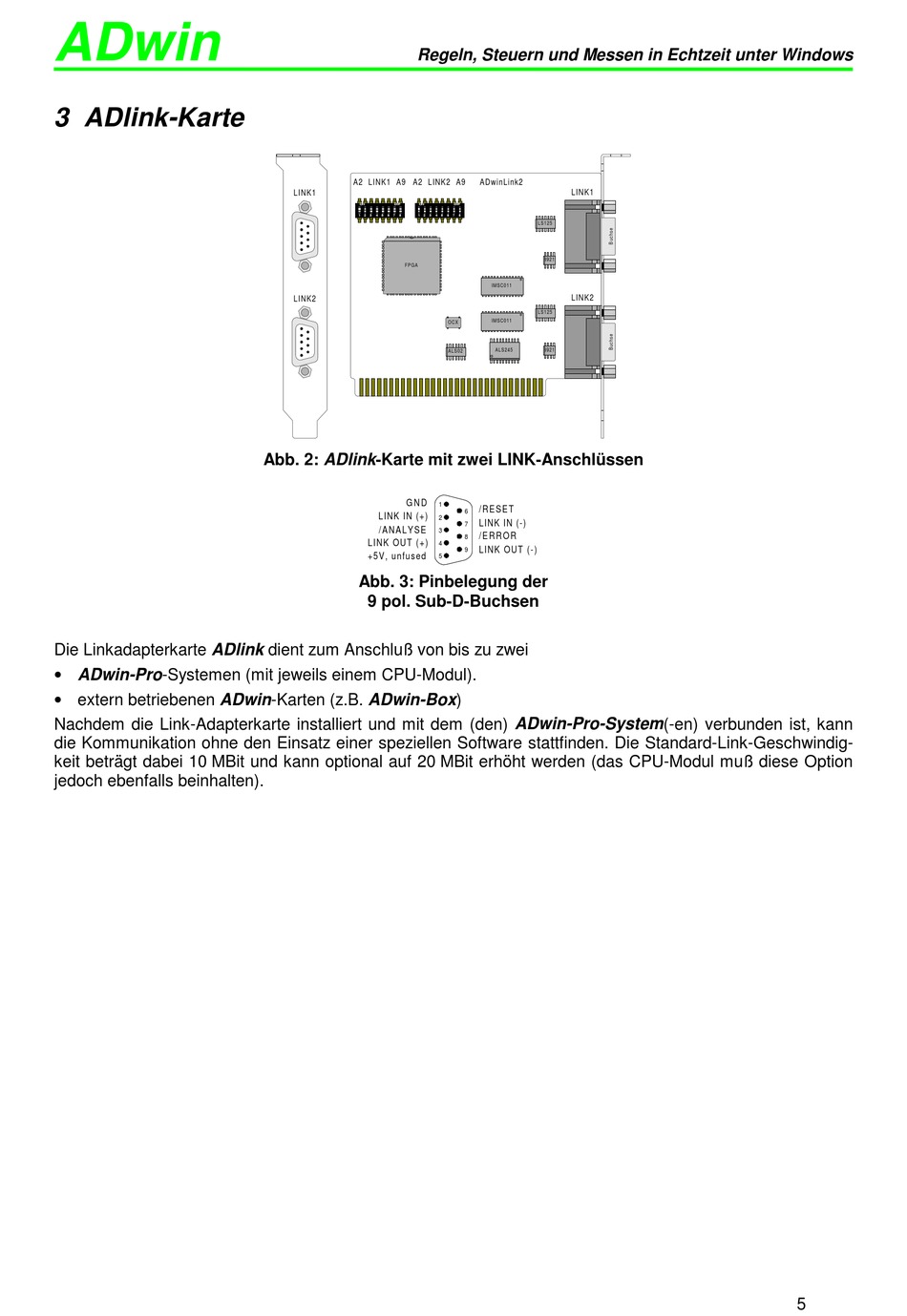

Abb. 2: ADlink -Karte mit zwei LINK-Anschlüssen
G N D
LINK IN (+)
/ A N A L Y S E
LINK OUT (+)
+5V, unfused
Abb. 3: Pinbelegung der
9 pol. Sub-D-Buchsen
ADwinLink2
LINK1
',3
7
8
9
:
;
LS125
8921
IMSC011
LINK2
LS125
IMSC011
O C X
8921
A L S 2 4 5
A L S 0 2
1
/ R E S E T
6
2
LINK IN (-)
7
3
/ E R R O R
8
4
LINK OUT (-)
9
5
5
