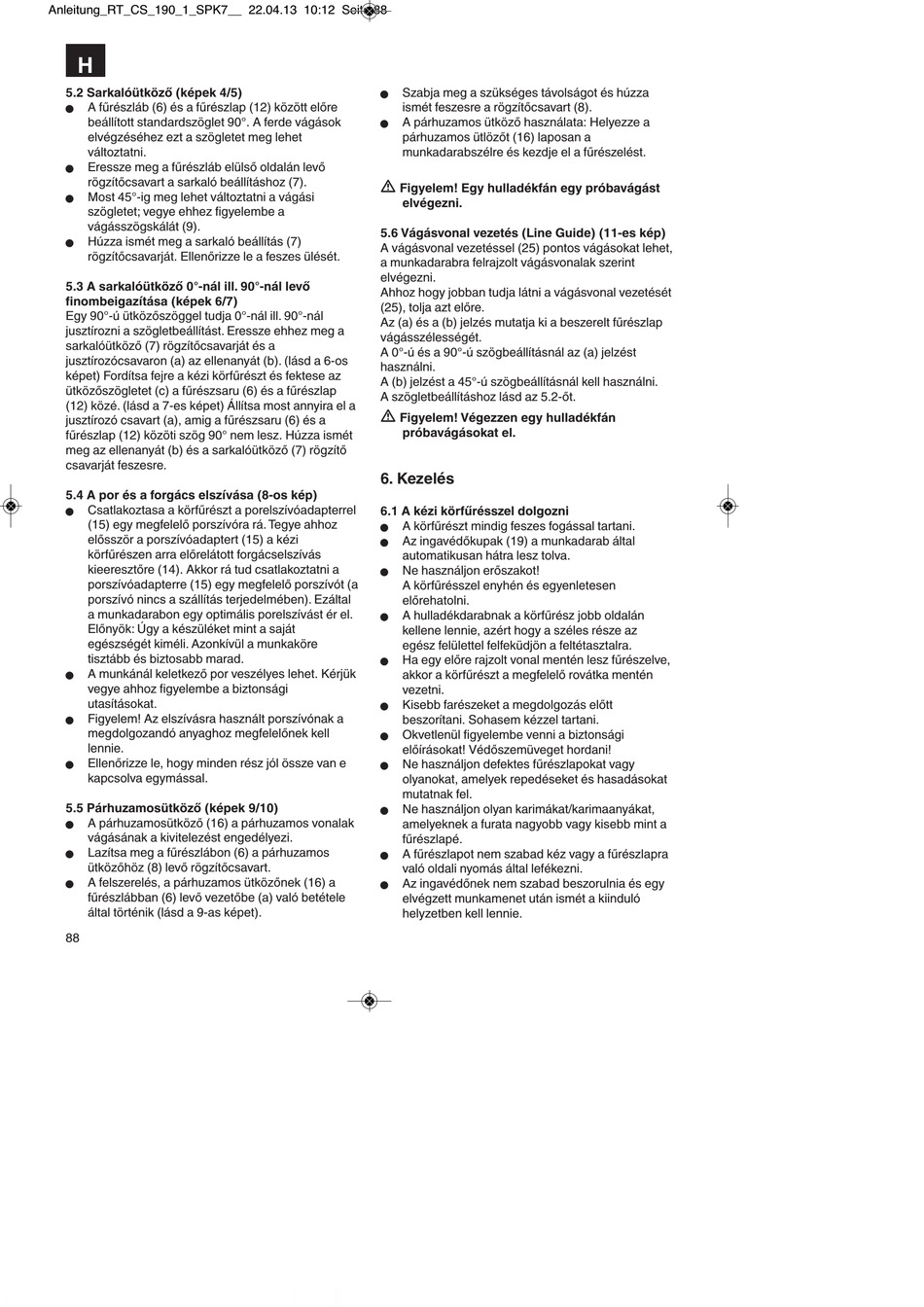

Anleitung_RT_CS_190_1_SPK7__ 22.04.13 10:12 Seite 88
H
5.2 Sarkalóütköző (képek 4/5)
A fűrészláb (6) és a fűrészlap (12) között előre
n
beállított standardszöglet 90°. A ferde vágások
elvégzéséhez ezt a szögletet meg lehet
változtatni.
Eressze meg a fűrészláb elülső oldalán levő
n
rögzítőcsavart a sarkaló beállításhoz (7).
Most 45°-ig meg lehet változtatni a vágási
n
szögletet; vegye ehhez figyelembe a
vágásszögskálát (9).
Húzza ismét meg a sarkaló beállítás (7)
n
rögzítőcsavarját. Ellenőrizze le a feszes ülését.
5.3 A sarkalóütköző 0°-nál ill. 90°-nál levő
finombeigazítása (képek 6/7)
Egy 90°-ú ütközőszöggel tudja 0°-nál ill. 90°-nál
jusztírozni a szögletbeállítást. Eressze ehhez meg a
sarkalóütköző (7) rögzítőcsavarját és a
jusztírozócsavaron (a) az ellenanyát (b). (lásd a 6-os
képet) Fordítsa fejre a kézi körfűrészt és fektese az
ütközőszögletet (c) a fűrészsaru (6) és a fűrészlap
(12) közé. (lásd a 7-es képet) Állítsa most annyira el a
jusztírozó csavart (a), amig a fűrészsaru (6) és a
fűrészlap (12) közöti szög 90° nem lesz. Húzza ismét
meg az ellenanyát (b) és a sarkalóütköző (7) rögzítő
csavarját feszesre.
5.4 A por és a forgács elszívása (8-os kép)
Csatlakoztasa a körfűrészt a porelszívóadapterrel
n
(15) egy megfelelő porszívóra rá. Tegye ahhoz
elősször a porszívóadaptert (15) a kézi
körfűrészen arra előrelátott forgácselszívás
kieeresztőre (14). Akkor rá tud csatlakoztatni a
porszívóadapterre (15) egy megfelelő porszívót (a
porszívó nincs a szállítás terjedelmében). Ezáltal
a munkadarabon egy optimális porelszívást ér el.
Előnyök: Úgy a készüléket mint a saját
egészségét kiméli. Azonkívül a munkaköre
tisztább és biztosabb marad.
A munkánál keletkező por veszélyes lehet. Kérjük
n
vegye ahhoz figyelembe a biztonsági
utasításokat.
Figyelem! Az elszívásra használt porszívónak a
n
megdolgozandó anyaghoz megfelelőnek kell
lennie.
Ellenőrizze le, hogy minden rész jól össze van e
n
kapcsolva egymással.
5.5 Párhuzamosütköző (képek 9/10)
A párhuzamosütköző (16) a párhuzamos vonalak
n
vágásának a kivitelezést engedélyezi.
Lazítsa meg a fűrészlábon (6) a párhuzamos
n
ütközőhöz (8) levő rögzítőcsavart.
A felszerelés, a párhuzamos ütközőnek (16) a
n
fűrészlábban (6) levő vezetőbe (a) való betétele
által történik (lásd a 9-as képet).
88
Szabja meg a szükséges távolságot és húzza
n
ismét feszesre a rögzítőcsavart (8).
A párhuzamos ütköző használata: Helyezze a
n
párhuzamos ütlözőt (16) laposan a
munkadarabszélre és kezdje el a fűrészelést.
Figyelem! Egy hulladékfán egy próbavágást
elvégezni.
5.6 Vágásvonal vezetés (Line Guide) (11-es kép)
A vágásvonal vezetéssel (25) pontos vágásokat lehet,
a munkadarabra felrajzolt vágásvonalak szerint
elvégezni.
Ahhoz hogy jobban tudja látni a vágásvonal vezetését
(25), tolja azt előre.
Az (a) és a (b) jelzés mutatja ki a beszerelt fűrészlap
vágásszélességét.
A 0°-ú és a 90°-ú szögbeállításnál az (a) jelzést
használni.
A (b) jelzést a 45°-ú szögbeállításnál kell használni.
A szögletbeállításhoz lásd az 5.2-őt.
Figyelem! Végezzen egy hulladékfán
próbavágásokat el.
6. Kezelés
6.1 A kézi körfűrésszel dolgozni
A körfűrészt mindig feszes fogással tartani.
n
Az ingavédőkupak (19) a munkadarab által
n
automatikusan hátra lesz tolva.
Ne használjon erőszakot!
n
A körfűrésszel enyhén és egyenletesen
előrehatolni.
A hulladékdarabnak a körfűrész jobb oldalán
n
kellene lennie, azért hogy a széles része az
egész felülettel felfeküdjön a feltétasztalra.
Ha egy előre rajzolt vonal mentén lesz fűrészelve,
n
akkor a körfűrészt a megfelelő rovátka mentén
vezetni.
Kisebb farészeket a megdolgozás előtt
n
beszorítani. Sohasem kézzel tartani.
Okvetlenül figyelembe venni a biztonsági
n
előírásokat! Védőszemüveget hordani!
Ne használjon defektes fűrészlapokat vagy
n
olyanokat, amelyek repedéseket és hasadásokat
mutatnak fel.
Ne használjon olyan karimákat/karimaanyákat,
n
amelyeknek a furata nagyobb vagy kisebb mint a
fűrészlapé.
A fűrészlapot nem szabad kéz vagy a fűrészlapra
n
való oldali nyomás által lefékezni.
Az ingavédőnek nem szabad beszorulnia és egy
n
elvégzett munkamenet után ismét a kiinduló
helyzetben kell lennie.
