Įkiškite viršutinio
pasipriešinimo reguliavimo
38
36
laido (38) veržlę į angą,
esančią apatinio
pasipriešinimo reguliavimo
laido (38) laikiklyje. Patraukite
ir įtempkite viršutinį laidą (38)
ir perkiškite jį per apatinio
laido (38) laikiklį vertikalia
kryptimi. Laido veržlė turi būti
uždėta ant laido laikiklio taip,
kaip parodyta iliustracijoje.

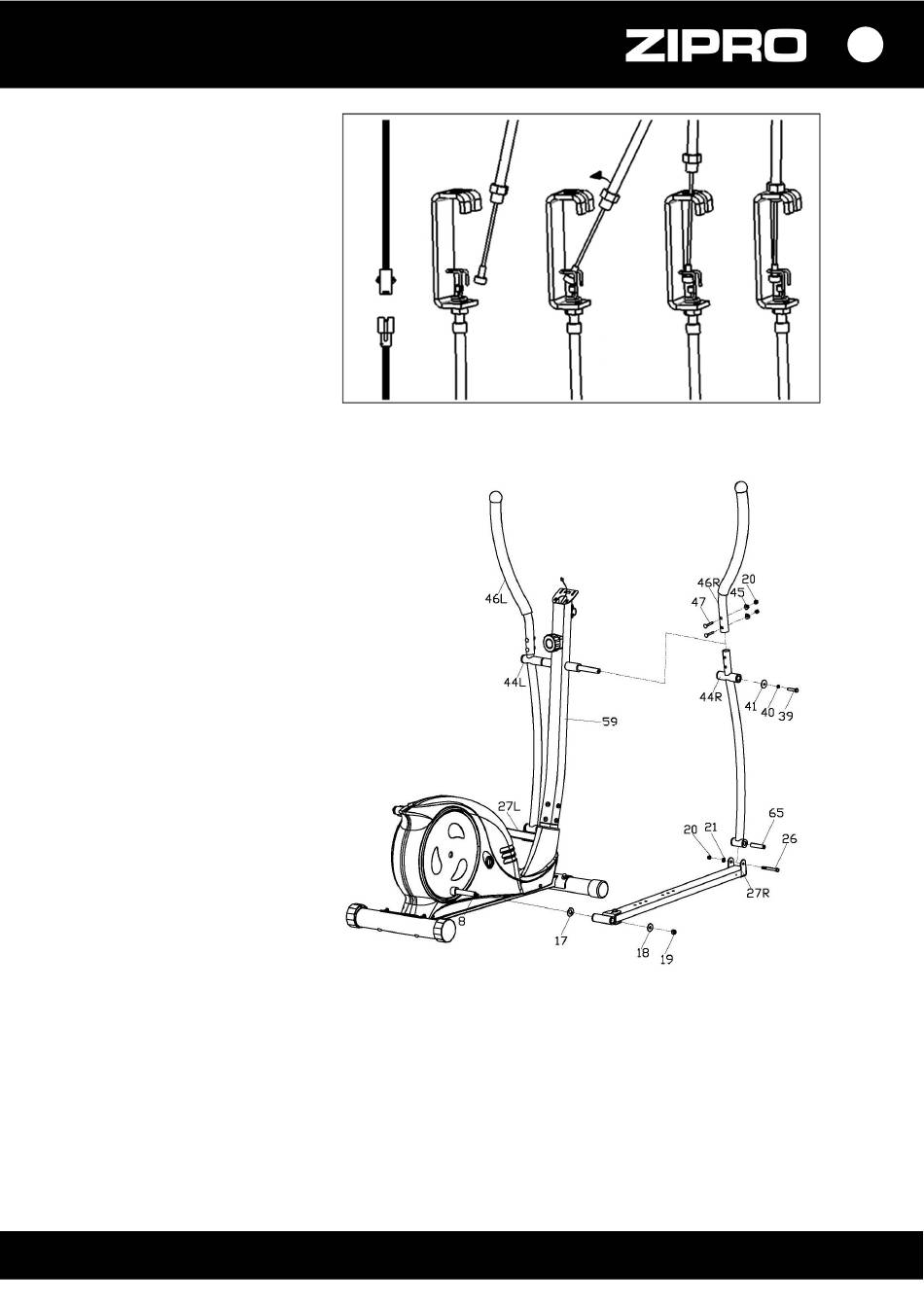

37 38
Varžtais M8x16 (35) ir
poveržlėmis (21) prie pagrindinio rėmo (36) pritvirtinkite priekinę iškyšą (59).
3. Pritvirtinkite pečius ir
pedalus
3a. Panaudodami varžtus
M8x15 (39), spyruoklines
poveržles (40), plokščias
poveržles (41) ir tarpiklius (16),
(33), pritvirtinkite kairiosios
rankenos petį (44L) prie vairo
iškyšos (59).
Šio etapo metu elementų dar
neprisukite iki galo.
3b. Panaudodami veržles (19),
plokščias poveržles (18),(17),
tarpiklius (16)(15) pritvirtinkite
kairiojo pedalo atramą (27 L)
prie švaistiklio (8).
3c. Panaudodami varžtus
M8x75 (26), tarpiklį (65), įvorę
(32), poveržlę (21),
pritvirtinkite kairiosios
rankenos petį (44L) prie
kairiojo pedalo atramos (27L).
Uždėkite kairiojo pedalo atramos priekinę apsaugą (25L) ir pritvirtinkite varžtu ST4x20 (28) ir varžtu
ST4,2x18 (24).
3d. Varžtais (47), banguotomis poveržlėmis (45) ir veržlėmis (20) prisukite kairiąją ir dešiniąją
rankeną (46L/R) prie kairiosios ir dešiniosios rankenos peties (44L/R). Uždėkite rankenos peties
apsaugą (64 L/R) ir prisukite varžtais (42).
3e. Dar kartą atlikite 3a, 3b ir 3c pkt. aprašytus veiksmus ir pritvirtinkite dešiniosios rankenos petį
(44R) ir atramą dešiniajam pedalui (27R).
