RU

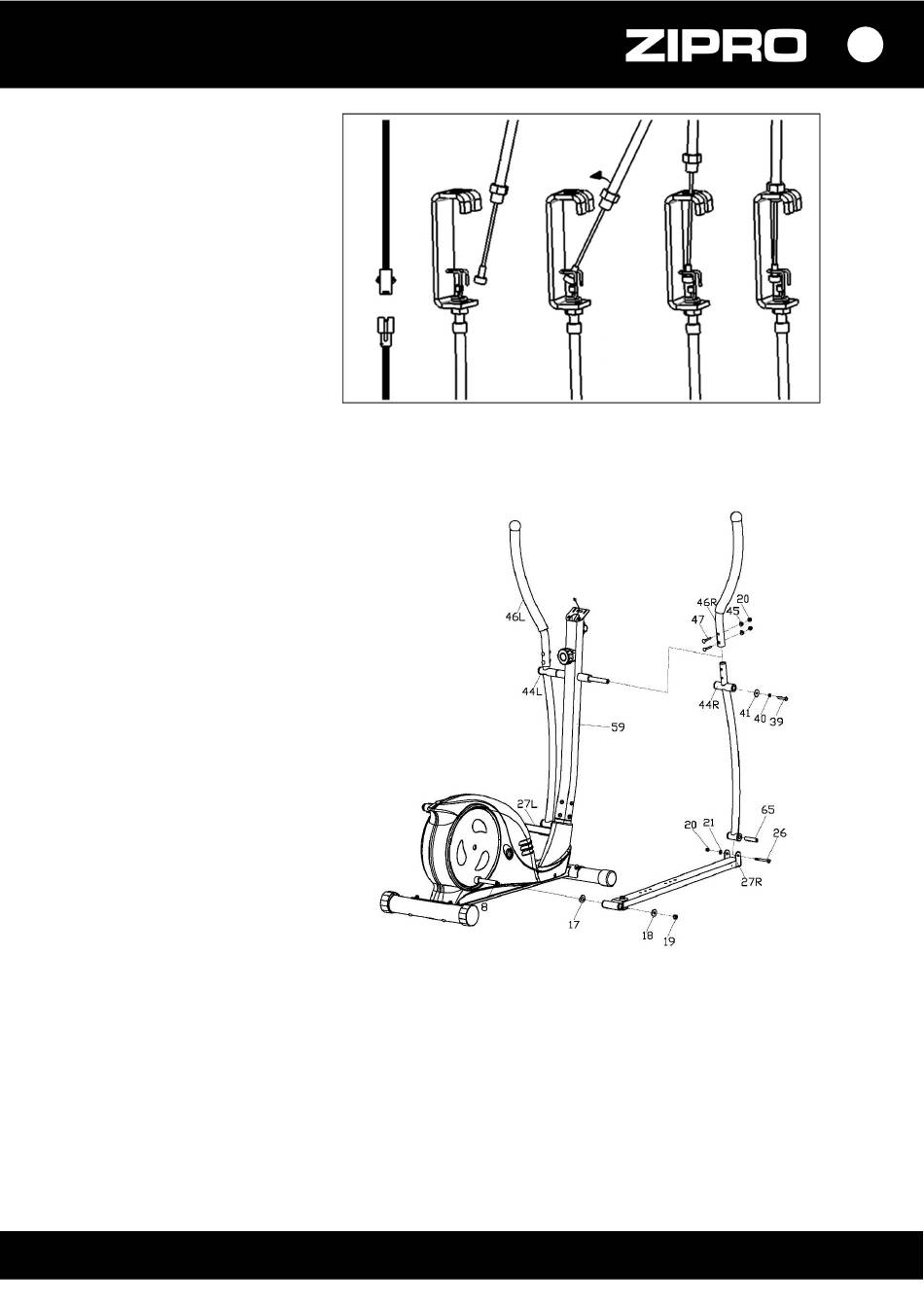

Вставьте гайку верхнего
провода регулировки
38
36
сопротивления (38) в
прорезь кронштейна
нижнего провода
регулировки сопротивления
(38), натяните верхний
провод (38) и проденьте
через кронштейн нижнего
провода (38) в вертикальном
направлении. Гайка
провода должна быть
37 38
установлена на кронштейне,
как показано на рисунке.
Установите переднюю колонку (59) на основную раму (36) при помощи винтов M8x16 (35) и
шайб (21).
3. Установите рычаги и педали
3a. При помощи винтов M8x15
(39), пружинных (40), плоских
шайб (41) и прокладок (16) (33)
прикрепите левый рычаг
рукоятки (44 L) к рулевой
колонке (59).
На этом этапе не затягивайте
устанавливаемые компоненты
до упора.
3b. Левую педальную опору (27
L) прикрепите к маховику (8) при
помощи гайки (19), плоских шайб
(18)(17), прокладок (16)(15).
3c. Левый рычаг (44L)
прикрепите к левой педальной
опоре (27L) при помощи винтов
M8x75 (26), прокладки (65),
втулки (32) и шайбы (21).
Установите переднюю накладку (25 L) на левую педальную опору и закрепите винтами
ST4x20 (28) и ST4,2x18 (24). На этом этапе не затягивайте устанавливаемые компоненты до
упора.
3d. Левую и правую рукоятки (46L/R) привинтите к левому и правому рычагам (44L/R)
соответственно с помощью винтов (47), сферических шайб (45) и гаек (20).
Установите защитную накладку на рычаг рукоятки (64 L/R) и скрутите винтами (42).
