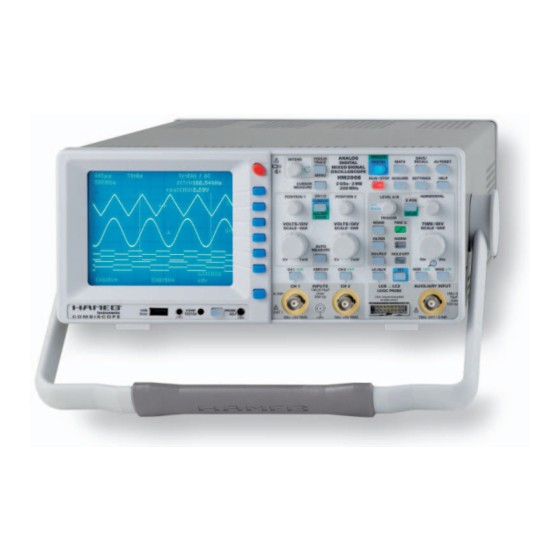

200 mhz combiscope mit fft
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

2 0 0 M H z
®
C o m b i S c o p e
m i t F F T
H M 2 0 0 8
Handbuch
Deutsch
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hameg CombiScope HM2008

Inhaltszusammenfassung für Hameg CombiScope HM2008

  • Seite 1 2 0 0 M H z ® C o m b i S c o p e m i t F F T H M 2 0 0 8 Handbuch Deutsch...

  • Seite 2: Allgemeine Hinweise Zur Ce-Kennzeichnung

    Konformitätsprüfung werden von HAMEG die gültigen Fachgrund- bzw. Produktnormen zu Grunde gelegt. In Fällen wo unterschiedliche Grenzwerte möglich sind, werden von HAMEG die härteren Prüf bedingun gen angewendet. KONFORMITÄTSERKLÄRUNG Für die Störaussendung werden die Grenzwerte für den Geschäfts- und DECLARATION OF CONFORMITY Gewerbebereich sowie für Kleinbetriebe angewandt (Klasse 1B).

  • Seite 3: Inhaltsverzeichnis

    I n h a l t s v e r z e i c h n i s Allgemeine Hinweise zur CE-Kennzeichnung AUTOSET 200 MHz CombiScope ® mit FFT, HM2008 Komponenten-Test Technische Daten Speicherbetrieb Signal-Darstellungsarten Wichtige Hinweise Speicheraufl ösung Symbole Speichertiefe Aufstellung des Gerätes Horizontalaufl...
  • Seite 4 H M 2 0 0 8 ® 2 0 0 M H z M i x e d S i g n a l C o m b i S c o p e m i t F F T H M 2 0 0 8 Anstiegszeitmessung im 2 GSa/s Real Time Sampling, 20 GSa/s Random Sampling...

  • Seite 5: 200 Mhz Combiscope Mit Fft, Hm2008

    T e c h n i s c h e D a t e n Beschaffenheit: X, H, L Analog-Betrieb: ® 200 MHz CombiScope mit FFT HM2008 2. Trigger bei 23 °C nach einer Aufwärmzeit von 30 Minuten Min. Signalhöhe: 5 mm Frequenzbereich: 0 - 250 MHz...

  • Seite 6: Wichtige Hinweise

    PUOPFGkT PUkT PUkT HGOFFD PUkT PUOPFGkT PUOPFGkT PUkT PUkT PUkT INPUT CHI PUkT INPUT CHI HAMEG INPUT CHI PUkT Bezugspotenzial: Masse (Schutzleiter) PUOPFGkT HJKL HJKL PUOPFGkT HJKL Probe ADJ Ausgang: 1 kHz/1 MHz Rechtecksignal 0,2 V (Tastkopfabgleich) (ta ‹ 4 ns)

  • Seite 7: Sicherheit

    Verpackung, die nicht den Mindestbedingungen von Post, RMA-Nummer an. Sollte Ihnen keine geeignete Verpackung Bahn oder Spedition entsprach). zur Verfügung stehen, so können Sie einen leeren Original- karton über den HAMEG-Vertrieb (Tel: +49 (0) 6182 800 300, Bestimmungsgemäßer Betrieb E-Mail: vertrieb@hameg.de) bestellen. Wartung ACHTUNG! Das Messgerät ist nur zum Gebrauch durch Perso-...

  • Seite 8: Netzspannung

    K u r z b e s c h r e i b u n g d e r B e d i e n e l e m e n t e Messkategorien RUN / STOP (Taste) Die Messkategorien beziehen sich auf Transienten auf dem RUN: Signaldatenerfassung wird ermöglicht.
  • Seite 9 K u r z b e s c h r e i b u n g d e r B e d i e n e l e m e n t e TRIG’d (LED) CH1 VAR (Taste) Anzeige leuchtet, wenn das Triggersignal die Triggerbe- Menüaufruf Kanal 1: Eingangskopplung (AC, DC, GND) dingungen erfüllt.

  • Seite 10: Allgemeine Grundlagen

    A l l g e m e i n e G r u n d l a g e n MENU ist dann ca. 11% größer als der angezeigte Wert. Wegen der differierenden Bandbreiten der Vertikalverstärker (–3 dB; bzw. COMP . PROBE Stick TESTER...

  • Seite 11: Spannungswerte An Einer Sinuskurve

    ≥40 Hz kann vom Teilungsverhältnis des Tastteilers ausgegangen werden. Unter Berücksichtigung der zuvor erläuterten Bedingungen, können mit HAMEG 10:1 Tastteilern des Typs HZ200 Gleich- spannungen bis 600V bzw. Wechselspannungen (mit Mittelwert Null) bis 1200 V gemessen werden. Mit Spezialtastteilern 100:1 (z.B.

  • Seite 12: Anlegen Der Signalspannung

    A l l g e m e i n e G r u n d l a g e n können eine oder mehrere Signalperioden oder auch nur ein z.B. = 2 ns. Ist t größer als 22 ns, kann die Anstiegszeit des Teil einer Periode dargestellt werden.

  • Seite 13: Inbetriebnahme Und Voreinstellungen

    Zur Unterdrückung störender Gleichspannung darf aber ein schlusses). Bei Benutzung eines 50-Ω-Kabels, wie z.B. HZ34, Kondensator entsprechender Kapazität und Spannungsfestig- ist alternativ auch hierfür von HAMEG ein 50-Ω-Durchgangs- keit vor den Tastteiler geschaltet werden (z.B. zur Brumm- abschluss HZ22 erhältlich. Vor allem bei der Übertragung spannungsmessung).

  • Seite 14: Strahldrehung Trace

    B e t r i e b s a r t e n d e r V e r t i k a l v e r s t ä r k e r Nachdem der höchste Ablenkkoeffi zient (5 V/cm) gewählt wurde, Mit dem beigegebenen Isolierschraubendreher ist der Trimmer sollten anschließend die Messkabel an die Oszilloskopeingänge so abzugleichen, bis die oberen Dächer des Rechtecksignals...

  • Seite 15: Betriebsarten Der Vertikalverstärker

    B e t r i e b s a r t e n d e r V e r t i k a l v e r s t ä r k e r Gleichphasige Eingangsspannungen: Betriebsarten der Vertikalverstärker Beide Kanäle nicht invertiert Summe Beide Kanäle invertiert Summe...

  • Seite 16: Phasendifferenz-Messung Im Zweikanal-Betrieb (Yt)

    B e t r i e b s a r t e n d e r V e r t i k a l v e r s t ä r k e r die Feinregler für Amplitude und Zeitablenkung und der LEVEL- Knopf benutzt werden.

  • Seite 17: Triggerung Und Zeitablenkung

    T r i g g e r u n g u n d Z e i t a b l e n k u n g Das Bild der amplitudenmodulierten HF-Schwingung kann mit und Flankenrichtung) des Signalverlaufes vorliegt, an dem die dem Oszilloskop sichtbar gemacht und ausgewertet werden, Zeitablenkung auch zuvor ausgelöst (getriggert) wurde.

  • Seite 18: Normaltriggerung (Menü: Mode)

    T r i g g e r u n g u n d Z e i t a b l e n k u n g Diese Einfachheit der Bedienung empfi ehlt die automatische die Triggerung sinngemäß aus. Dies gilt bei automatischer und Spitzenwert-Triggerung für alle unkomplizierten Messauf- bei Normaltriggerung.

  • Seite 19: Video (Tv-Signaltriggerung)

    T r i g g e r u n g u n d Z e i t a b l e n k u n g zur Kombination mit DC-Triggerkopplung – dann auch eine Ist „Alle“ gewählt, kann die Zeilensynchronimpuls-Triggerung untere Grenzfrequenz.

  • Seite 20: Alternierende Triggerung

    T r i g g e r u n g u n d Z e i t a b l e n k u n g Alternierende Triggerung 1. Das interne bzw. externe Triggersignal muss in ausreichen- der Amplitude am Triggerkomparator anliegen. Diese Triggerart kann im Analogbetrieb mit SOURCE >...

  • Seite 21: B-Zeitbasis (2. Zeitbasis) / Delay Triggerung

    A U T O S E T ist die HOLD-OFF-Zeit langsam zu erhöhen, bis nur noch ein Für Signalteile, die sich am rechten Rand der Signaldarstellung Signal abgebildet wird. Eine Doppeldarstellung ist bei gewissen befi nden, bewirkt eine höherer Zeitablenkgeschwindigkeit, dass Impulssignalen möglich, bei denen die Impulse abwechselnd dies Signalteile nicht mehr sichtbar sind.

  • Seite 22: Komponenten-Test

    K o m p o n e n t e n - T e s t AC- oder DC- oder 50 Ω-Eingangskopplung bleibt erhalten – (Fokussierung) und „Strahldreh.“ (Strahldrehung) sowie dem bzw. die letzte Einstellung (AC oder DC oder 50 Ω), die vor HORIZONTAL (X-Position) -Drehknopf verändert werden.

  • Seite 23: Speicherbetrieb

    S p e i c h e r b e t r i e b – Eine Ellipse mit horizontaler Längsachse bedeutet eine hohe unkenntlicher Bedruckung, die Unterscheidung eines p-n-p- Impedanz (kleine Kapazität oder große Induktivität). Transistors vom komplementären n-p-n-Typ oder die richtige –...

  • Seite 24: Signal-Darstellungsarten

    Die Signalerfassung wird im SINGLE-, REFRESH-, ENVELOPE- und gnaldarstellung unübertroffen. Mit der Kombination von Analog- AVERAGE-Betrieb durch die Triggerung ausgelöst, während sie im und Digital-Oszilloskop bietet HAMEG dem Anwender die Mög- ROLL- und XY-Betrieb triggerunabhängig (ungetriggert) erfolgt. lichkeit, abhängig von der jeweiligen Messaufgabe, die jeweils geeignetere Betriebsart zu wählen.

  • Seite 25: Speichertiefe

    S p e i c h e r b e t r i e b Einstellungen >Anzeige auf ‚Optimal’ eingestellt ist) Mittlere horizontale Rasterlinie = 10000000b = 80h = 128d Oberste „ „ = 11100100b = E4h = 228d was außerhalb der Bandbreite des Oszilloskopes liegt. Unterste „...

  • Seite 26: Vertikalverstärker-Betriebsarten

    Bei Nichtbeachtung der Sicherheitshinweise werden Schäden fälschungen zu erkennen, genügt es, die Anzeigeart „Optimal“ an HAMEG-Produkten nicht von der Gewährleistung erfasst. einzuschalten oder auf Analogbetrieb umzuschalten, um die Auch haftet HAMEG nicht für Schäden an Personen oder tatsächliche Signalform anzuzeigen. Fremdfabrikaten. Vertikalverstärker-Betriebsarten...

  • Seite 27: Allgemeine Hinweise Zum Menü

    A l l g e m e i n e H i n w e i s e z u m M e n ü POWER POWER Netzschalter CH I MENU Menübezeichnung AC/DC/50 Ω 6 Funktionstasten (blau) Menü 50 Ω / 1 MΩ INVERT ON / OFF Intens-Drehknopf-Symbol...

  • Seite 28: Bedienelemente Und Readout

    Menüpunkte: A-Int.: Strahlhelligkeiteinstellung des mit der A-Zeitbasis Wird das Oszilloskop eingeschaltet, werden nach der Aufheizzeit dargestellten Signals der Strahlröhre das HAMEG-Logo, der Gerätetyp und Versions- B-Int.: Strahlhelligkeiteinstellung des mit der B-Zeitbasis nummern angezeigt. Diese Informationen werden nicht ange- dargestellten Signals zeigt, wenn beim letzten Ausschalten die Funktion „Kurzstart...
  • Seite 29 B e d i e n e l e m e n t e u n d R e a d o u t Strahldreh.: Strahldrehung (siehe „Strahldrehung TR“ unter Nebencursor-Linie zur langen Bezugslinie (untere bzw. linke) Inbetriebnahme und Voreinstellungen) ermittelt und ggf.

  • Seite 30: Analogbetrieb, Einzelereigniserfassung

    B e d i e n e l e m e n t e u n d R e a d o u t ANALOG ANALOG SAVE/ FOCUS INTENS POWER POWER DIGITAL MATH RECALL AUTOSET TRACE DIGITAL MIXED SIGNAL OSCILLOSCOPE MENU HM2008 RUN / STOP...

  • Seite 31: Jeder Funktion Anzeigen Ist Auch Die Funktion Einheit

    B e d i e n e l e m e n t e u n d R e a d o u t 7.2.1 Gleichung Nach „MA“ bewirkt der nächste Schritt, dass im „Mathematik Bearbeiten“-Menü Bearbeiten und ein Pfeilsymbol ange- Der INTENS-Drehknopf ermöglicht die Auswahl einer von fünf Gleichungen.

  • Seite 32: Acquire-Taste

    B e d i e n e l e m e n t e u n d R e a d o u t ANALOG ANALOG SAVE/ FOCUS INTENS POWER POWER DIGITAL MATH RECALL AUTOSET TRACE DIGITAL MIXED SIGNAL OSCILLOSCOPE MENU HM2008 RUN / STOP...

  • Seite 33: Analog- Und Digital-Betrieb

    B e d i e n e l e m e n t e u n d R e a d o u t Bei rol-Betrieb wird das Ergebnis der letzten Abtastung Abtastrate von 2 GSa/s (Abtastzeit-Intervall: 500 ps) am rechten Rand der Signaldarstellung angezeigt. Alle zuvor werden bei 2 ns/cm 4 Abtastwerte pro cm erfasst.

  • Seite 34: Allgemeines

    Sofern zuvor die Kanäle LC0 bis LC3 bzw. ein Mathematiksignal angezeigt wurde, wird diese 10.2.3 Kurzstart AN AUS Anzeige mit dem Einschalten eines Referenzsignals In Stellung AUS werden das HAMEG Logo, der Gerätetyp und STOP automatisch abgeschaltet. Versionsnummern nicht angezeigt und die Messbereitschaft liegt früher vor.

  • Seite 35: Autoset-Taste

    B e d i e n e l e m e n t e u n d R e a d o u t HELP-Taste Anzahl von Punkten darstellbar ist. Dann werden zusätzliche Punkte interpoliert und alle Punkte mit linearer Punktverbin- dung angezeigt.

  • Seite 36: Cursor-Position (Analog- Und Digitalbetrieb)

    B e d i e n e l e m e n t e u n d R e a d o u t 13.1.3 Mathematiksignal-Position (Digitalbetrieb) 14.1.1.1 Y-Position der FFT-Anzeige (nur bei Digitalbetrieb Der POSITION 1-Einsteller dient als Y-Positioneinsteller für möglich) gemessen mit Kanal 2 Mathematiksignale, wenn nach dem Betätigen der MATH- Mit Position 2 lassen sich die FFT-Signalanzeige (Spektrum),...

  • Seite 37: Skalierung Der Fft-Anzeige (Nur Im Digitalbetrieb)

    B e d i e n e l e m e n t e u n d R e a d o u t Unkalibriert wird der Ablenkkoeffi zient z.B. mit „...>5mV...“ CH 1/2 POSITION 1 POSITION 2 angezeigt und sinngemäß die Ergebnisse von Cursor-Span- CURSOR nungsmessungen.
  • Seite 38 B e d i e n e l e m e n t e u n d R e a d o u t Diese möglichen Probleme lassen sich vermeiden, wenn vor der CH 1/2 POSITION 1 POSITION 2 Umschaltung auf FFT-Betrieb oder während des FFT-Betriebs CURSOR die Taste AUTOSET betätigt wird.

  • Seite 39: Fft-Betrieb

    B e d i e n e l e m e n t e u n d R e a d o u t muss, um einen Zeit-Ablenkvorgang auszulösen oder im HORIZONTAL LEVEL A/B Digitalbetrieb eine Erfassung zu beenden. In den meisten Yt- X-POS Betriebsarten wird mit dem Readout ein Symbol angezeigt, FFT-...

  • Seite 40: Filter-Taste

    B e d i e n e l e m e n t e u n d R e a d o u t Triggersignal vorliegt bzw. zum Triggern ungeeignete Ein- HORIZONTAL LEVEL A/B stellungen vorliegen. Signale, deren Frequenz niedriger als X-POS die Wiederholfrequenz der Triggerautomatik ist, können nicht FFT-...

  • Seite 41: Menü Video

    B e d i e n e l e m e n t e u n d R e a d o u t In Stellung BEIDE löst jede Flanke die Triggerung aus und er- 21.3.1 Und Oder möglicht damit z.B. Anzeige von „Augendiagrammen“. Bei der Logische „Und“...

  • Seite 42: Logiktriggerung

    B e d i e n e l e m e n t e u n d R e a d o u t 22.1.5 Extern HORIZONTAL LEVEL A/B Das Triggersignal stammt vom externen Triggereingang (TRIG X-POS FFT- Readout: „Tr:ext, Flanke, Filter“. Marker DELAY 22.1.6 Netz...

  • Seite 43: Suchen / Nur Zoom

    B e d i e n e l e m e n t e u n d R e a d o u t a) Mitte: Ein Tastendruck der Funktionstaste MITTE setzt die Die B-Zeitbasis soll zeitgedehnte Darstellungen von Signalteilen Verzögerungszeit bzw.

  • Seite 44: Mag X10-Taste

    B e d i e n e l e m e n t e u n d R e a d o u t ns/div. in 1-2-5 Folge eingestellt werden. Die tatsächlich mögli- Sie steht in direkter Beziehung zum Span, der den Frequenz- chen Dehnungsfaktoren sind unterschiedlich und hängen vom umfang der Anzeige vom linken bis rechten Rasterrand signa- der Zeitkoeffi...
  • Seite 45 B e d i e n e l e m e n t e u n d R e a d o u t CH 1 VERT/XY CH 2 LC/AUX MENU MENU LC 0 ... LC 3 CH 1 INPUTS CH 2 AUXILIARY INPUT 1MΩII15pF...
  • Seite 46 B e d i e n e l e m e n t e u n d R e a d o u t CH 1 VERT/XY CH 2 LC/AUX MENU MENU LC 0 ... LC 3 CH 1 INPUTS CH 2 AUXILIARY INPUT 1MΩII15pF...
  • Seite 47 32.1 CH1 Wenn CH1 aktiviert ist, liegt Yt-Betrieb (Zeitbasis) oder FFT-Be- 31.4.1 Ist ein HAMEG Tastkopf mit automatischer Teilerverhält- trieb vor und es wird nur Kanal 1 angezeigt. Das gilt auch für die mit dem Read-out angezeigten Parameter (Ablenkkoeffi zient, niskennung angeschlossen, zeigt die Anzeige in normaler Hellig- keit „Tastkopf“...
  • Seite 48 B e d i e n e l e m e n t e u n d R e a d o u t CH 1 VERT/XY CH 2 LC/AUX MENU MENU LC 0 ... LC 3 CH 1 INPUTS CH 2 AUXILIARY INPUT 1MΩII15pF...
  • Seite 49 Spannungsmessungen berücksichtigt. ca. 2 Hz beträgt. Im Bereich der Grenzfrequenz beeinfl usst das Differenzierglied die Form bzw. die Amplitude der Mess- 33.4.1 Ist ein HAMEG Tastkopf mit automatischer Teilerver- signaldarstellung. hältniskennung angeschlossen, zeigt die Anzeige in normaler Helligkeit TASTKOPF und darunter den Teilungsfaktor (z.B.

  • Seite 50: Input Ch1 (Bnc-Buchse)

    B e d i e n e l e m e n t e u n d R e a d o u t CH 1 VERT/XY CH 2 LC/AUX MENU MENU LC 0 ... LC 3 CH 1 INPUTS CH 2 AUXILIARY INPUT 1MΩII15pF...

  • Seite 51: Fft-Taste (Nur Im Digitalbetrieb)

    B e d i e n e l e m e n t e u n d R e a d o u t MENU MENU PROBE COMP . Stick TESTER C O M B I S C O P E Achtung! z.B.

  • Seite 52: Usb-Stick

    B e d i e n e l e m e n t e u n d R e a d o u t PROBE ADJ (Buchse) 41.4.1.2 Bild Signalkurven lassen sich im Bitmap-Format mit Betätigen der Dieser Buchse kann ein Rechtecksignal entnommen werden, Funktionstaste „Sichern als SCRxxxxx“...

  • Seite 53: Stichwortverzeichnis

    S t i c h w o r t v e r z e i c h n i s Stichworte Seite Rauschen 18, 24, 25, 32, 33, 37, 38, 40, 47, 49, 51 Referenzsignal 8, 35, 34, 35, 36 Abgleichpunkte Referenzspeicher 33, 34, 35, 36, 52,...
  • Seite 54 N o t i z e n Änderungen vorbehalten...
  • Seite 55 N o t i z e n Änderungen vorbehalten...

  • Seite 56: Netzgeräte

    Händler w w w . h a m e g . c o m Änderungen vorbehalten 41-2008-00D0 / 30052007-gw HAMEG Instruments GmbH © HAMEG Instruments GmbH Industriestraße 6 A Rohde & Schwarz Company D-63533 Mainhausen ® registrierte Marke Tel +49 (0) 61 82 800-0 DQS-Zertifi...
