452117.66.21 · 1/2021-06 · Rei

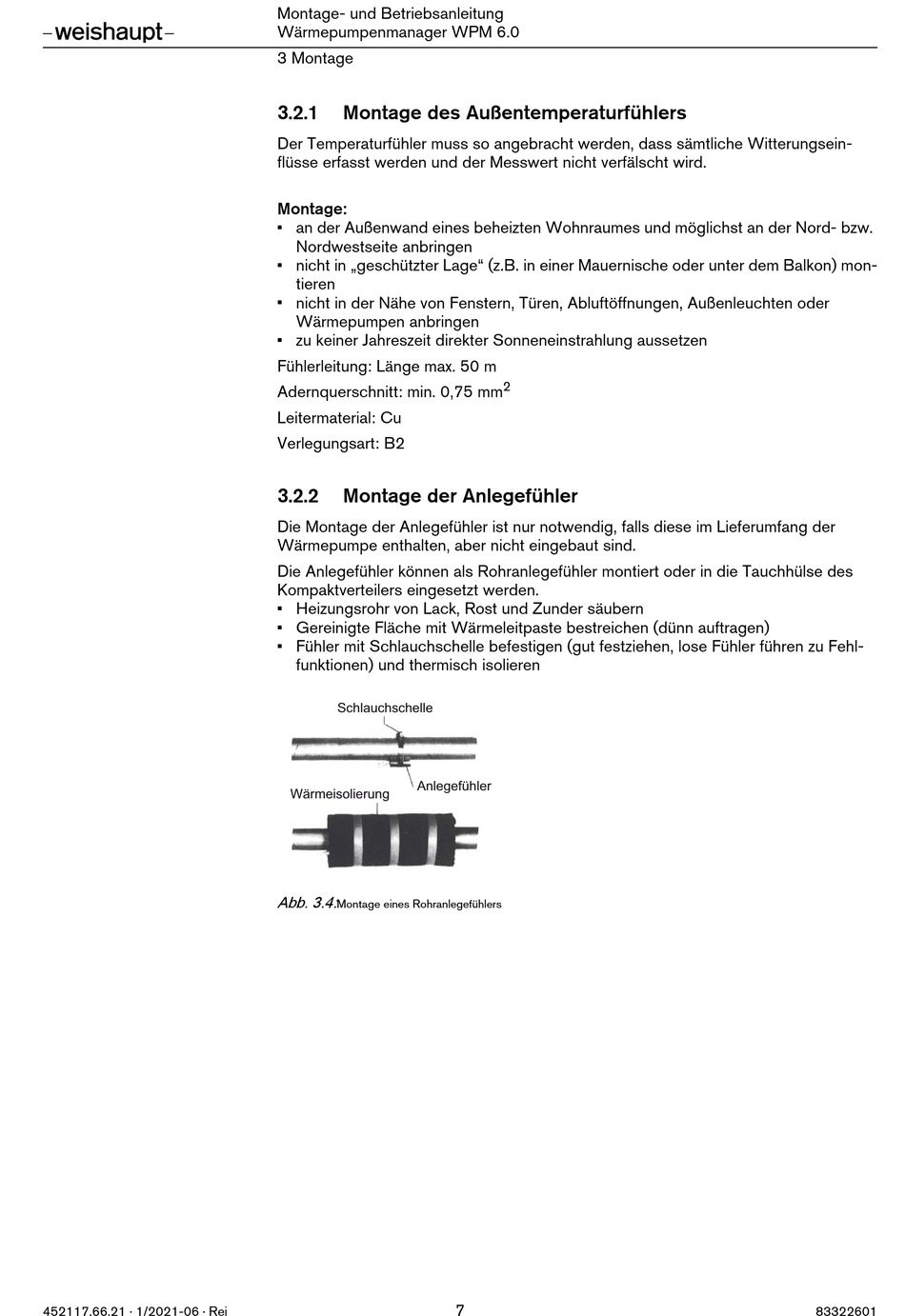

Montage- und Betriebsanleitung
Wärmepumpenmanager WPM 6.0
3 Montage
3.2.1
Montage des Außentemperaturfühlers
Der Temperaturfühler muss so angebracht werden, dass sämtliche Witterungsein-
flüsse erfasst werden und der Messwert nicht verfälscht wird.
Montage:
an der Außenwand eines beheizten Wohnraumes und möglichst an der Nord- bzw.
Nordwestseite anbringen
nicht in „geschützter Lage" (z.B. in einer Mauernische oder unter dem Balkon) mon-
tieren
nicht in der Nähe von Fenstern, Türen, Abluftöffnungen, Außenleuchten oder
Wärmepumpen anbringen
zu keiner Jahreszeit direkter Sonneneinstrahlung aussetzen
Fühlerleitung: Länge max. 50 m
Adernquerschnitt: min. 0,75 mm
Leitermaterial: Cu
Verlegungsart: B2
3.2.2
Montage der Anlegefühler
Die Montage der Anlegefühler ist nur notwendig, falls diese im Lieferumfang der
Wärmepumpe enthalten, aber nicht eingebaut sind.
Die Anlegefühler können als Rohranlegefühler montiert oder in die Tauchhülse des
Kompaktverteilers eingesetzt werden.
Heizungsrohr von Lack, Rost und Zunder säubern
Gereinigte Fläche mit Wärmeleitpaste bestreichen (dünn auftragen)
Fühler mit Schlauchschelle befestigen (gut festziehen, lose Fühler führen zu Fehl-
funktionen) und thermisch isolieren
Schlauchschelle
Anlegefühler
Wärmeisolierung
Abb. 3.4:
Montage eines Rohranlegefühlers
2
7
83322601
