452117.66.21 · 1/2021-06 · Rei
Montage- und Betriebsanleitung
Wärmepumpenmanager WPM 6.0
3 Montage
3
Montage
3.1
Befestigung des wandmontiertem Wärmepumpenmanagers
Der Regler wird mit den mitgelieferten 3 Schrauben und Dübeln (6 mm) an der Wand
befestigt. Damit der Regler nicht verschmutzt oder beschädigt wird, ist wie folgt zu ver-
fahren:
Dübel für die obere Befestigungsöse in Bedienhöhe anbringen.
Schraube so weit in den Dübel einschrauben, dass der Regler noch eingehängt
werden kann.
Regler an der oberen Befestigungsöse einhängen.
Lage der seitlichen Befestigungsbohrungen markieren.
Regler wieder aushängen.
Dübel für die seitlichen Befestigungsbohrungen setzen.
Regler oben wieder einhängen und festschrauben.

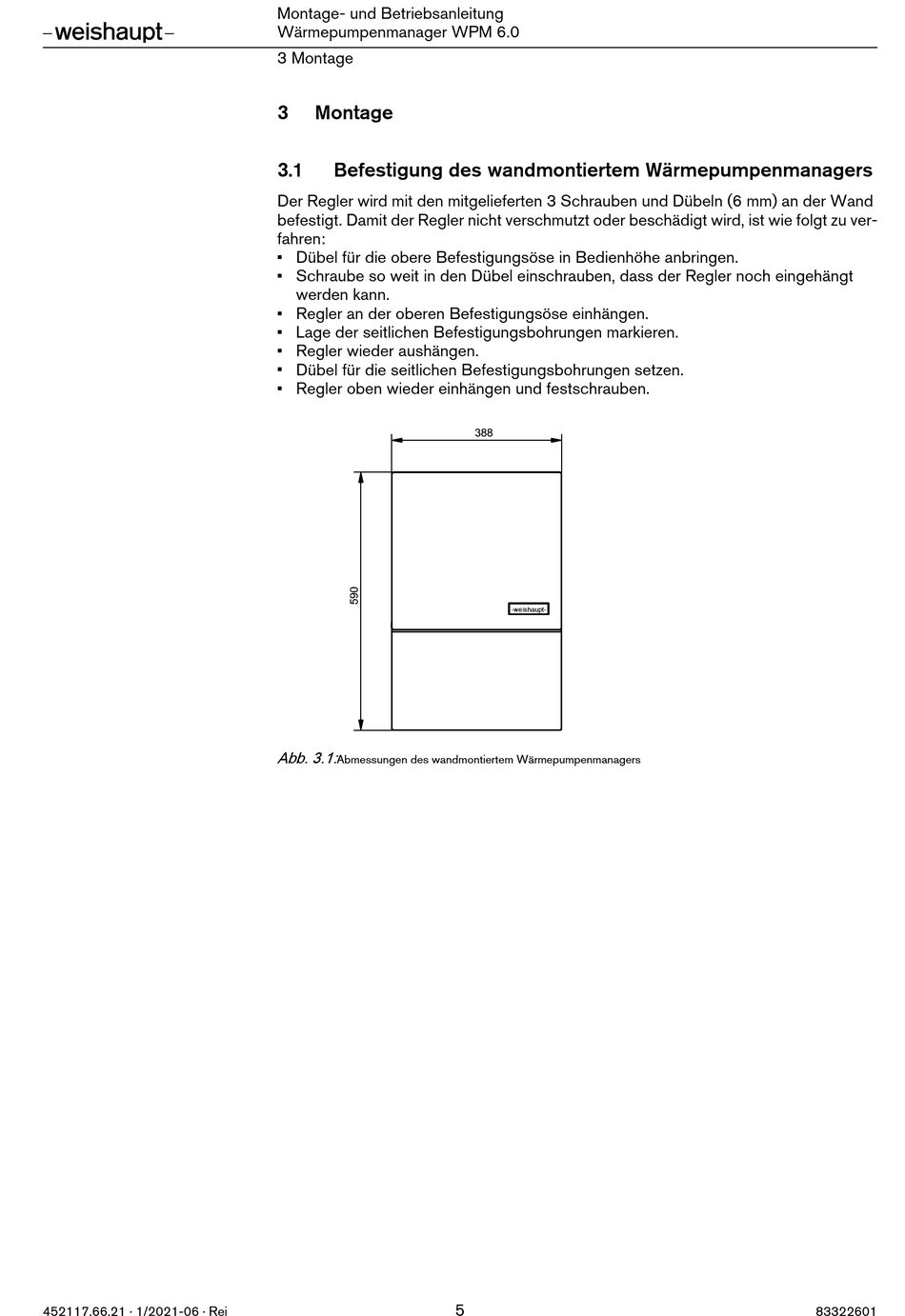

Abb. 3.1:
Abmessungen des wandmontiertem Wärmepumpenmanagers
5
83322601
