452117.66.21 · 1/2021-06 · Rei

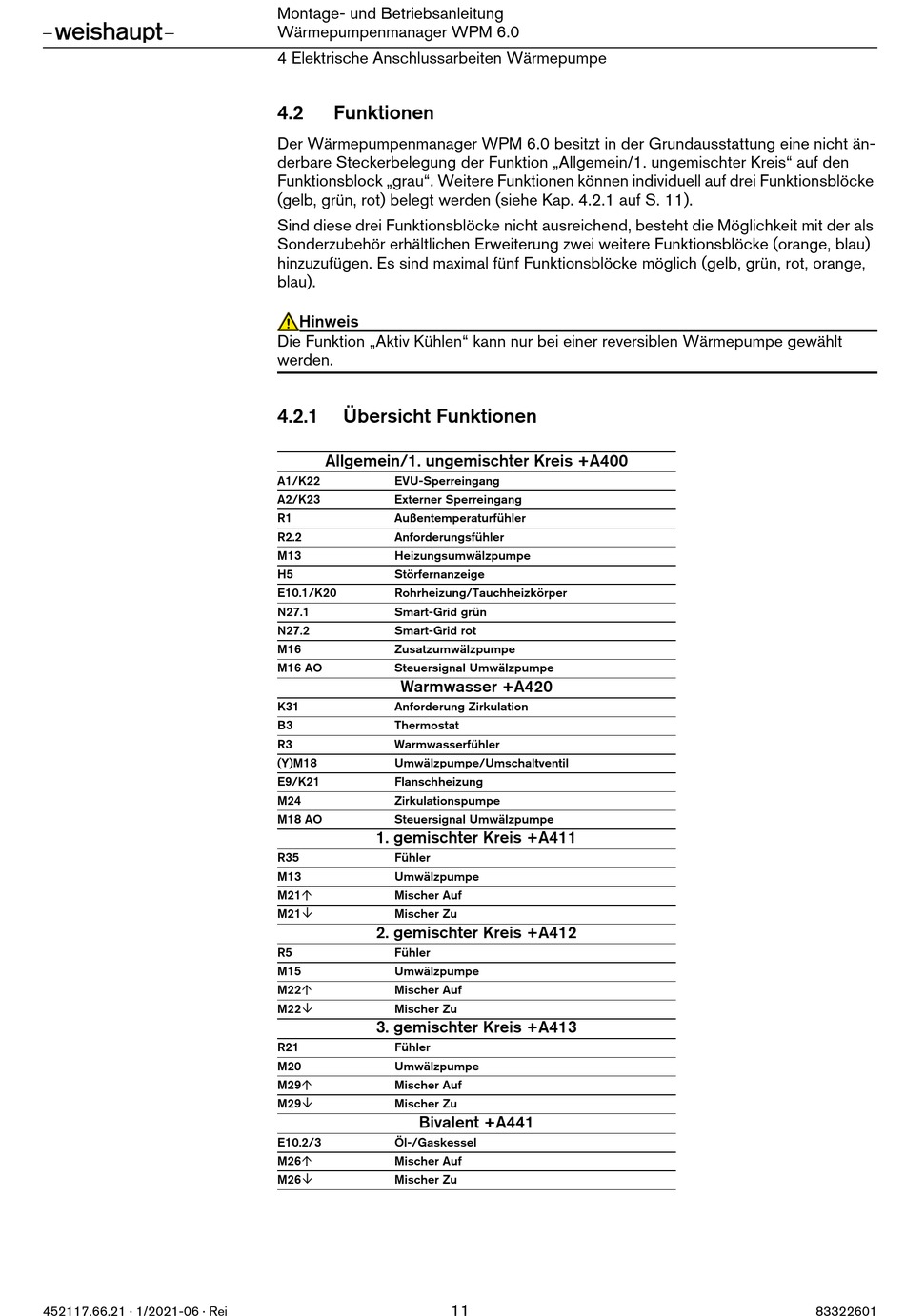

Montage- und Betriebsanleitung
Wärmepumpenmanager WPM 6.0
4 Elektrische Anschlussarbeiten Wärmepumpe
4.2
Funktionen
Der Wärmepumpenmanager WPM 6.0 besitzt in der Grundausstattung eine nicht än-
derbare Steckerbelegung der Funktion „Allgemein/1. ungemischter Kreis" auf den
Funktionsblock „grau". Weitere Funktionen können individuell auf drei Funktionsblöcke
(gelb, grün, rot) belegt werden (siehe Kap. 4.2.1 auf S. 11).
Sind diese drei Funktionsblöcke nicht ausreichend, besteht die Möglichkeit mit der als
Sonderzubehör erhältlichen Erweiterung zwei weitere Funktionsblöcke (orange, blau)
hinzuzufügen. Es sind maximal fünf Funktionsblöcke möglich (gelb, grün, rot, orange,
blau).
Hinweis
Die Funktion „Aktiv Kühlen" kann nur bei einer reversiblen Wärmepumpe gewählt
werden.
4.2.1
Übersicht Funktionen
Allgemein/1. ungemischter Kreis +A400
A1/K22
EVU-Sperreingang
A2/K23
Externer Sperreingang
R1
Außentemperaturfühler
R2.2
Anforderungsfühler
M13
Heizungsumwälzpumpe
H5
Störfernanzeige
E10.1/K20
Rohrheizung/Tauchheizkörper
N27.1
Smart-Grid grün
N27.2
Smart-Grid rot
M16
Zusatzumwälzpumpe
M16 AO
Steuersignal Umwälzpumpe
Warmwasser +A420
K31
Anforderung Zirkulation
B3
Thermostat
R3
Warmwasserfühler
(Y)M18
Umwälzpumpe/Umschaltventil
E9/K21
Flanschheizung
M24
Zirkulationspumpe
M18 AO
Steuersignal Umwälzpumpe
1. gemischter Kreis +A411
R35
Fühler
M13
Umwälzpumpe
M21
Mischer Auf
M21
Mischer Zu
2. gemischter Kreis +A412
R5
Fühler
M15
Umwälzpumpe
M22
Mischer Auf
M22
Mischer Zu
3. gemischter Kreis +A413
R21
Fühler
M20
Umwälzpumpe
M29
Mischer Auf
M29
Mischer Zu
Bivalent +A441
E10.2/3
Öl-/Gaskessel
M26
Mischer Auf
M26
Mischer Zu
11
83322601
