452117.66.21 · 1/2021-06 · Rei

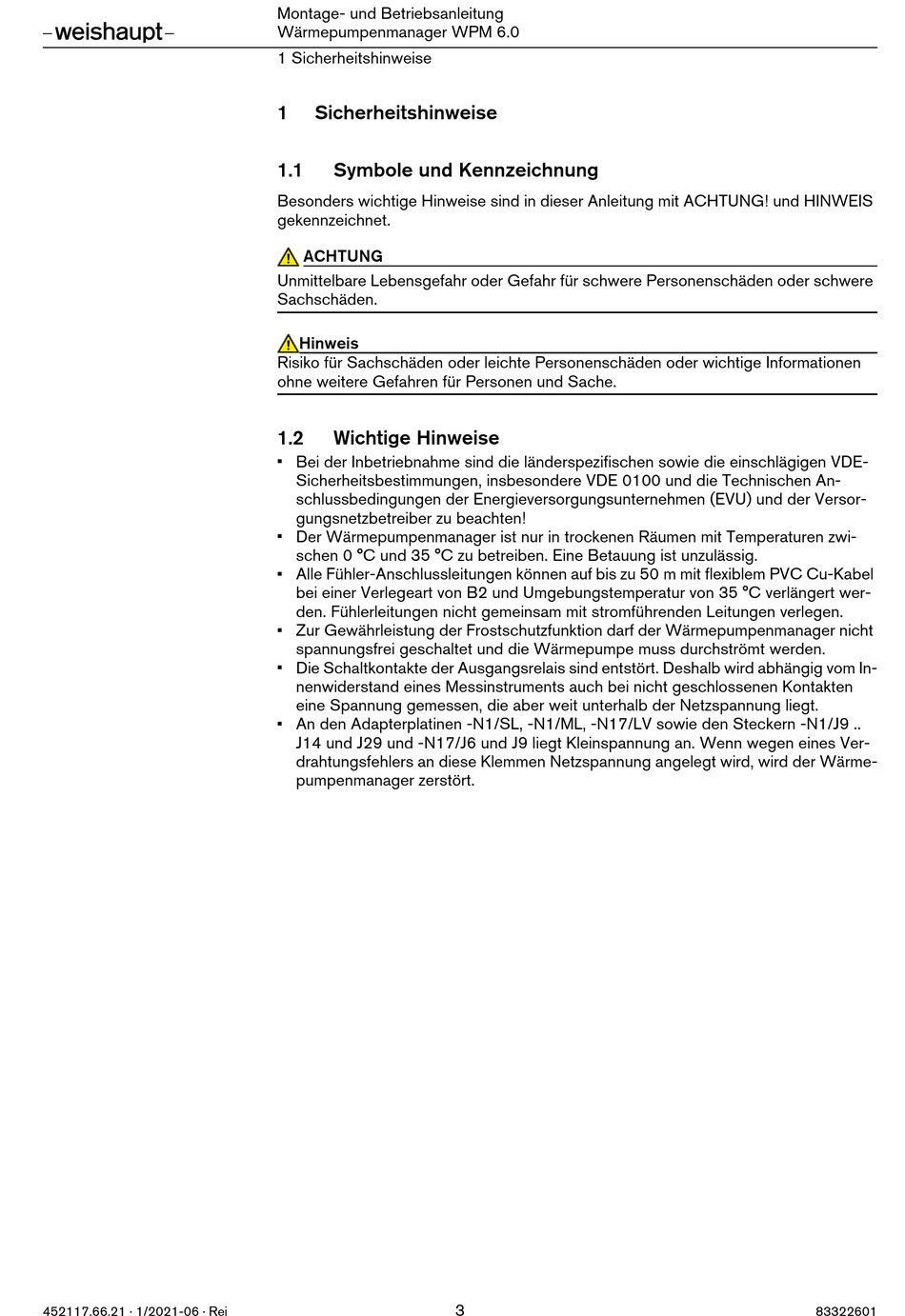

Montage- und Betriebsanleitung
Wärmepumpenmanager WPM 6.0
1 Sicherheitshinweise
1
Sicherheitshinweise
1.1
Symbole und Kennzeichnung
Besonders wichtige Hinweise sind in dieser Anleitung mit ACHTUNG! und HINWEIS
gekennzeichnet.
ACHTUNG
ACHTUNG
Unmittelbare Lebensgefahr oder Gefahr für schwere Personenschäden oder schwere
Sachschäden.
Hinweis
Risiko für Sachschäden oder leichte Personenschäden oder wichtige Informationen
ohne weitere Gefahren für Personen und Sache.
1.2
Wichtige Hinweise
Bei der Inbetriebnahme sind die länderspezifischen sowie die einschlägigen VDE-
Sicherheitsbestimmungen, insbesondere VDE 0100 und die Technischen An-
schlussbedingungen der Energieversorgungsunternehmen (EVU) und der Versor-
gungsnetzbetreiber zu beachten!
Der Wärmepumpenmanager ist nur in trockenen Räumen mit Temperaturen zwi-
schen 0 °C und 35 °C zu betreiben. Eine Betauung ist unzulässig.
Alle Fühler-Anschlussleitungen können auf bis zu 50 m mit flexiblem PVC Cu-Kabel
bei einer Verlegeart von B2 und Umgebungstemperatur von 35 °C verlängert wer-
den. Fühlerleitungen nicht gemeinsam mit stromführenden Leitungen verlegen.
Zur Gewährleistung der Frostschutzfunktion darf der Wärmepumpenmanager nicht
spannungsfrei geschaltet und die Wärmepumpe muss durchströmt werden.
Die Schaltkontakte der Ausgangsrelais sind entstört. Deshalb wird abhängig vom In-
nenwiderstand eines Messinstruments auch bei nicht geschlossenen Kontakten
eine Spannung gemessen, die aber weit unterhalb der Netzspannung liegt.
An den Adapterplatinen -N1/SL, -N1/ML, -N17/LV sowie den Steckern -N1/J9 ..
J14 und J29 und -N17/J6 und J9 liegt Kleinspannung an. Wenn wegen eines Ver-
drahtungsfehlers an diese Klemmen Netzspannung angelegt wird, wird der Wärme-
pumpenmanager zerstört.
3
83322601
