Montage- und Betriebsanleitung
Installation Kaskadenregler WPM 6.0

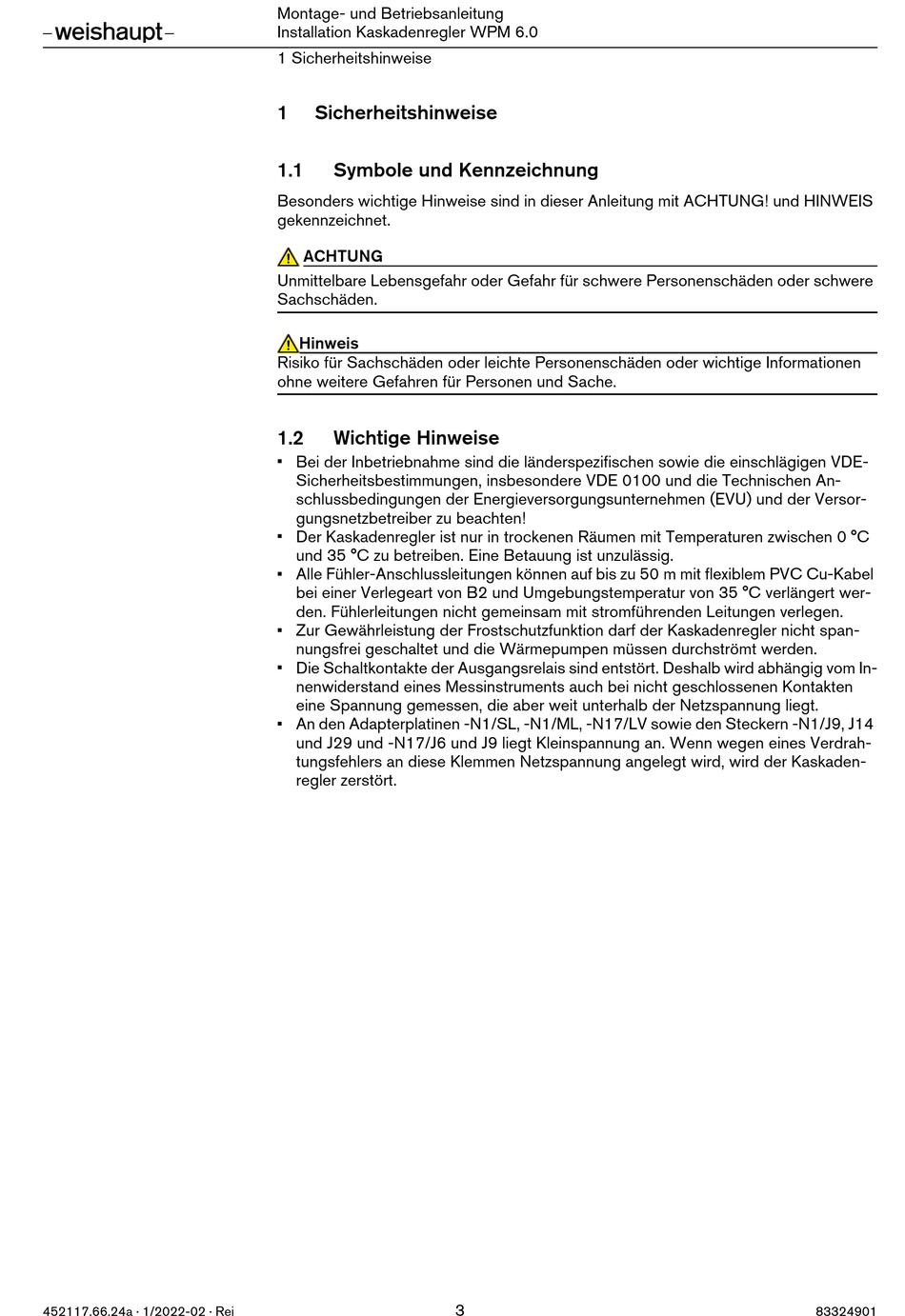

1 Sicherheitshinweise

1 Sicherheitshinweise
1.1

Symbole und Kennzeichnung

Besonders wichtige Hinweise sind in dieser Anleitung mit ACHTUNG! und HINWEIS
gekennzeichnet.
ACHTUNG ACHTUNG
Unmittelbare Lebensgefahr oder Gefahr für schwere Personenschäden oder schwere
Sachschäden.
Hinweis
Risiko für Sachschäden oder leichte Personenschäden oder wichtige Informationen
ohne weitere Gefahren für Personen und Sache.
1.2

Wichtige Hinweise

Bei der Inbetriebnahme sind die länderspezifischen sowie die einschlägigen VDE-

Sicherheitsbestimmungen, insbesondere VDE 0100 und die Technischen An-
schlussbedingungen der Energieversorgungsunternehmen (EVU) und der Versor-
gungsnetzbetreiber zu beachten!
Der Kaskadenregler ist nur in trockenen Räumen mit Temperaturen zwischen 0 °C

und 35 °C zu betreiben. Eine Betauung ist unzulässig.
Alle Fühler-Anschlussleitungen können auf bis zu 50 m mit flexiblem PVC Cu-Kabel

bei einer Verlegeart von B2 und Umgebungstemperatur von 35 °C verlängert wer-
den. Fühlerleitungen nicht gemeinsam mit stromführenden Leitungen verlegen.
Zur Gewährleistung der Frostschutzfunktion darf der Kaskadenregler nicht span-

nungsfrei geschaltet und die Wärmepumpen müssen durchströmt werden.
Die Schaltkontakte der Ausgangsrelais sind entstört. Deshalb wird abhängig vom In-

nenwiderstand eines Messinstruments auch bei nicht geschlossenen Kontakten
eine Spannung gemessen, die aber weit unterhalb der Netzspannung liegt.
An den Adapterplatinen -N1/SL, -N1/ML, -N17/LV sowie den Steckern -N1/J9, J14

und J29 und -N17/J6 und J9 liegt Kleinspannung an. Wenn wegen eines Verdrah-
tungsfehlers an diese Klemmen Netzspannung angelegt wird, wird der Kaskaden-
regler zerstört.
