Gleichspannungsvariante mit Kabel

C1
BN
BK
BU
GNYE
C3
BN
WH
BK
BU
GNYE

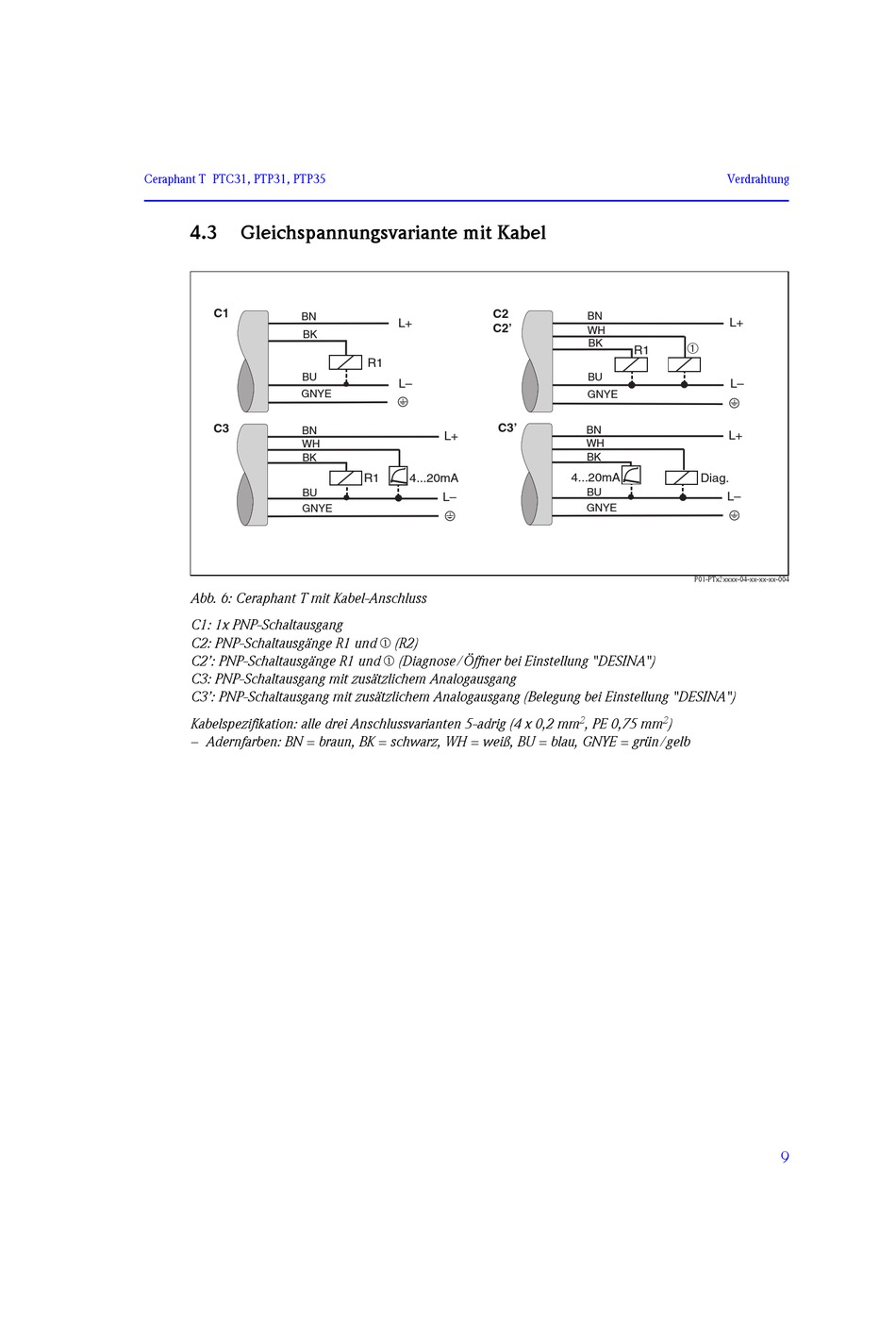

Abb. 6: Ceraphant T mit Kabel-Anschluss
C1: 1x PNP-Schaltausgang
C2: PNP-Schaltausgänge R1 und m (R2)
C2': PNP-Schaltausgänge R1 und m (Diagnose/Öffner bei Einstellung "DESINA")
C3: PNP-Schaltausgang mit zusätzlichem Analogausgang
C3': PNP-Schaltausgang mit zusätzlichem Analogausgang (Belegung bei Einstellung "DESINA")
Kabelspezifikation: alle drei Anschlussvarianten 5-adrig (4 x 0,2 mm
– Adernfarben: BN = braun, BK = schwarz, WH = weiß, BU = blau, GNYE = grün/gelb
C2
L+
C2'
R1
L–
C3'
L+
R1 4...20mA
L–
Verdrahtung
BN
L+
WH
BK ➀
R1
BU
L–
GNYE
BN
L+
WH
BK
4...20mA
Diag.
BU
L–
GNYE
