5.1.4 Einstellung Ausgang

• Hysterese-Funktion: Ermöglicht eine Zweipunktregelung über eine Hysterese. Abhängig vom
Druck p ist die Hysterese über den Schaltpunkt SP und Rückschaltpunkt RSP einstellbar.
• Fenster-Funktion: Für die Überwachung eines Prozessdruckbereichs.
Die Hysterese der Schaltpunkte SP und RSP ist kleiner als 0,1 %. Unter EMV-Störeinfluss mit
hohen Störpegeln kann es daher bei Messwerten nahe SP oder RSP zu schnellen wiederhol-
tem Schalten im Takt der Störung kommen. Dies läßt sich durch eine Dämpfung von 0,1 s
vermeiden.
• Schließer oder Öffner: Diese Schaltfunktion ist frei wählbar.
• Werkeinstellung (wenn keine kundenspezifische Einstellung bestellt wird):
Schaltpunkt SP1: 45 %; Rückschaltpunkt RSP 1: 44,5 %;
Schaltpunkt SP 2: 55 %; Rückschaltpunkt RSP 2: 54,5 %;
Analogausgang: LRV 0 %; URV 100 %
• Einstellbereiche: LRL = Lower Range Limit (untere Sensorgrenze)
URL = Upper Range Limit (obere Sensorgrenze)
LRV = Lower Range Value (Messanfang), URV = Upper Range Value (Messende)
p
SP
RSP
1
0
1
0

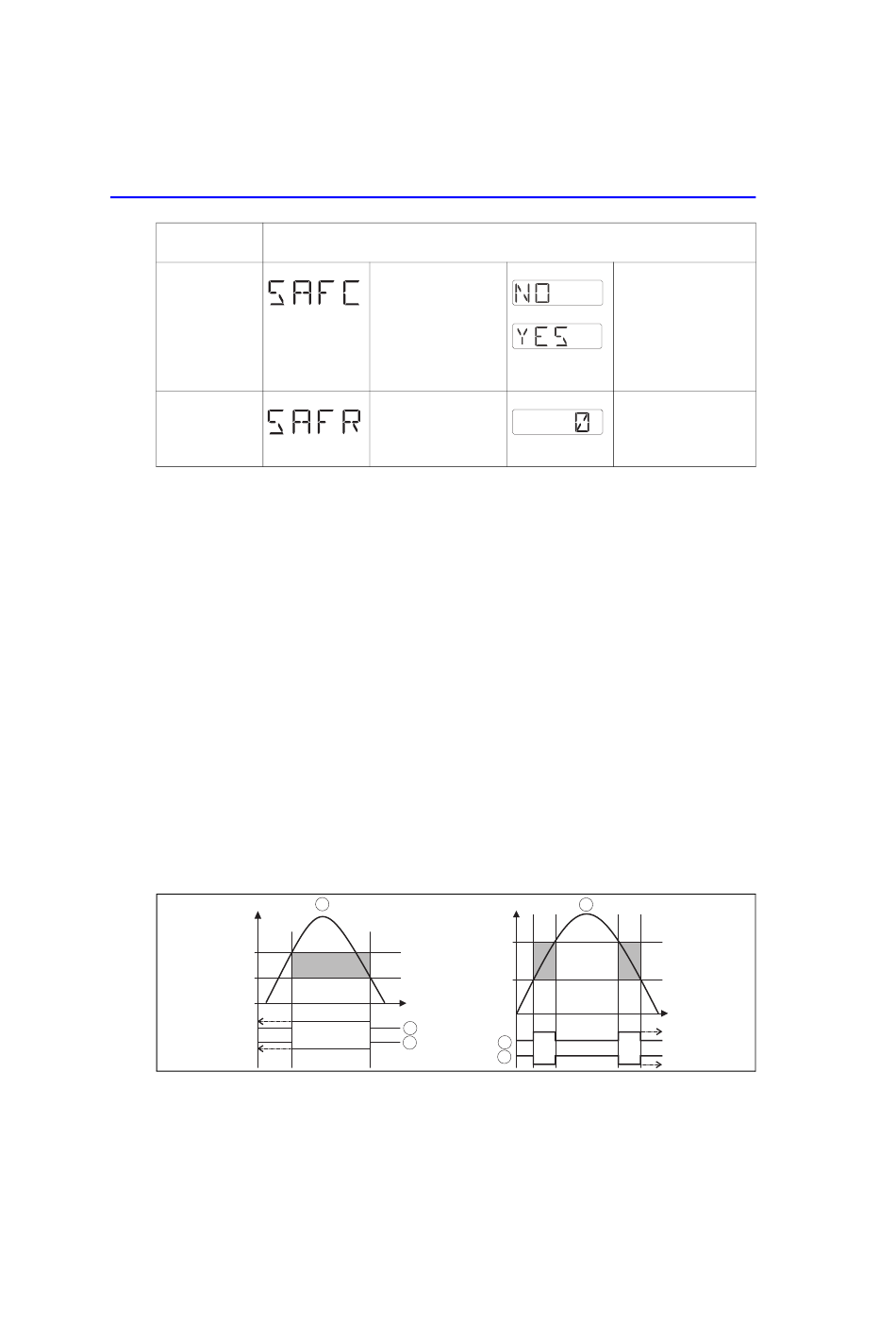

Abb. 10: ➀ Hysterese-Funktion, ➁ Fenster-Funktion, ➂ Schaltzustand Schließer, ➃ Schaltzustand Öffner
14
