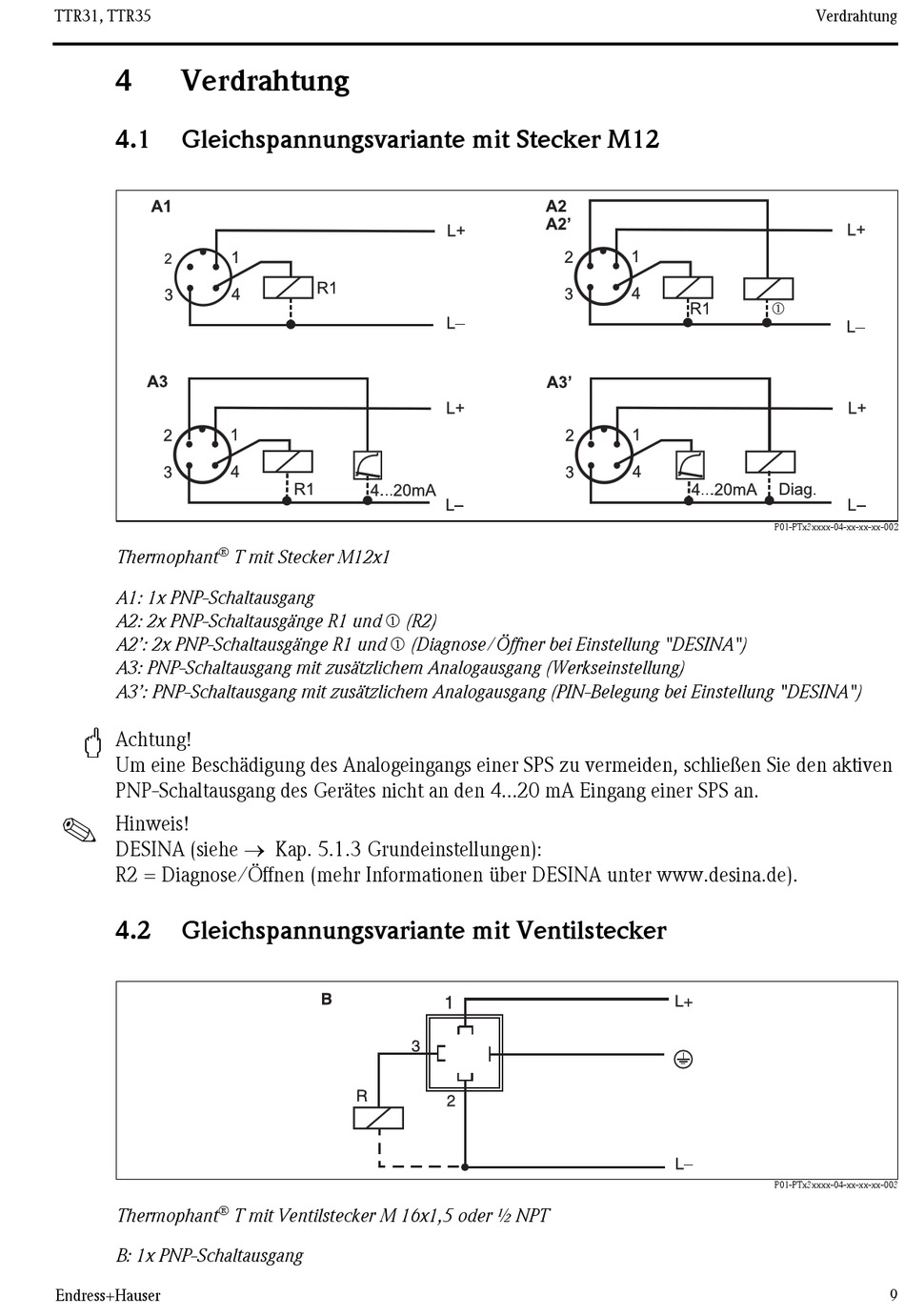

Verdrahtung

4.1

Gleichspannungsvariante mit Stecker M12

®
Thermophant
A1: 1x PNP-Schaltausgang
A2: 2x PNP-Schaltausgänge R1 und m (R2)
A2': 2x PNP-Schaltausgänge R1 und m (Diagnose/Öffner bei Einstellung "DESINA")
A3: PNP-Schaltausgang mit zusätzlichem Analogausgang (Werkseinstellung)
A3': PNP-Schaltausgang mit zusätzlichem Analogausgang (PIN-Belegung bei Einstellung "DESINA")
"
Achtung!
Um eine Beschädigung des Analogeingangs einer SPS zu vermeiden, schließen Sie den aktiven
PNP-Schaltausgang des Gerätes nicht an den 4...20 mA Eingang einer SPS an.
!
Hinweis!
DESINA (siehe → Kap. 5.1.3 Grundeinstellungen):
R2 = Diagnose/Öffnen (mehr Informationen über DESINA unter www.desina.de).
4.2

Gleichspannungsvariante mit Ventilstecker

®
Thermophant
B: 1x PNP-Schaltausgang
Endress+Hauser
T mit Stecker M12x1
T mit Ventilstecker M 16x1,5 oder ½ NPT
Verdrahtung
P01-PTx3xxxx-04-xx-xx-xx-002
P01-PTx3xxxx-04-xx-xx-xx-003
