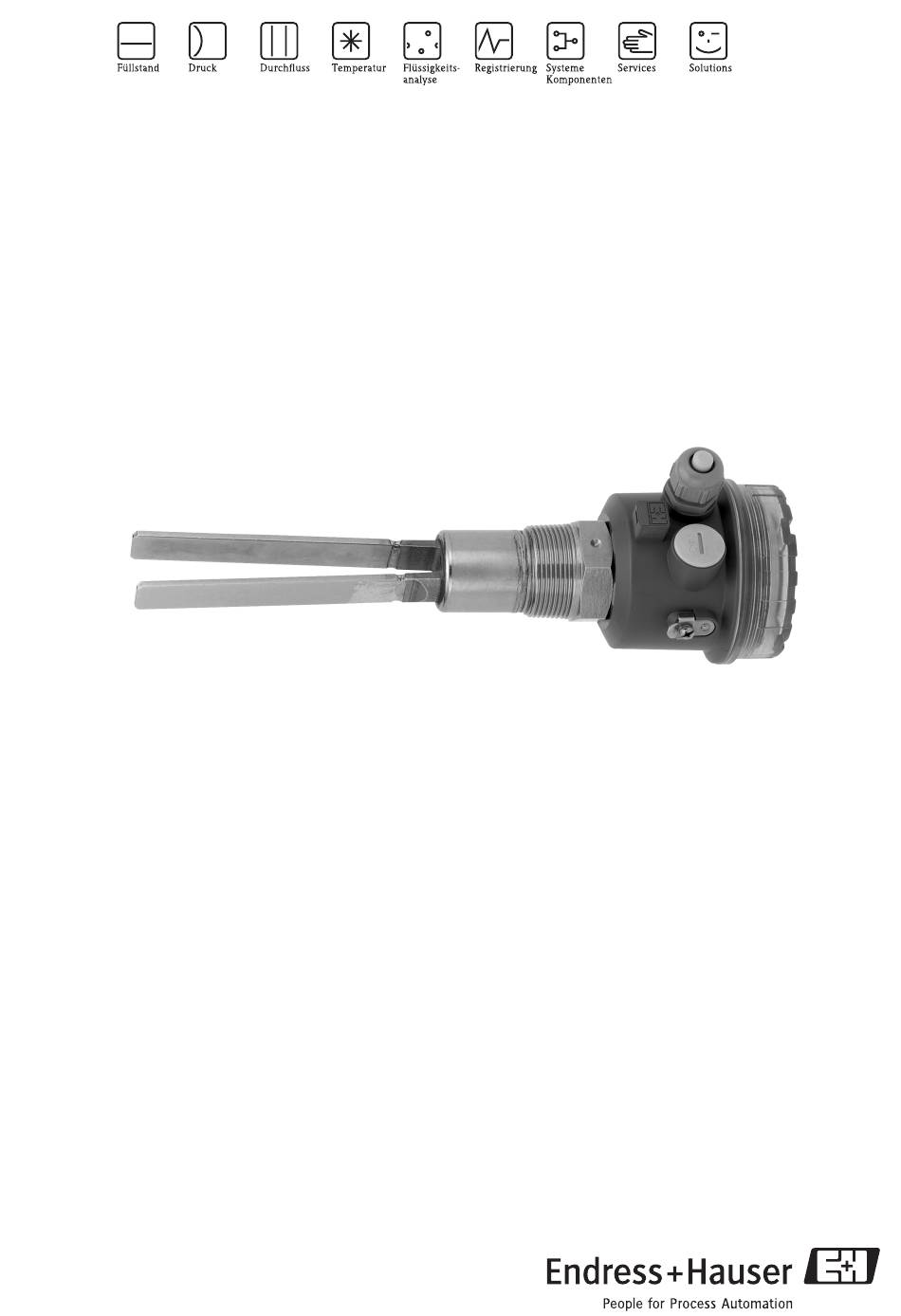

Technische Information

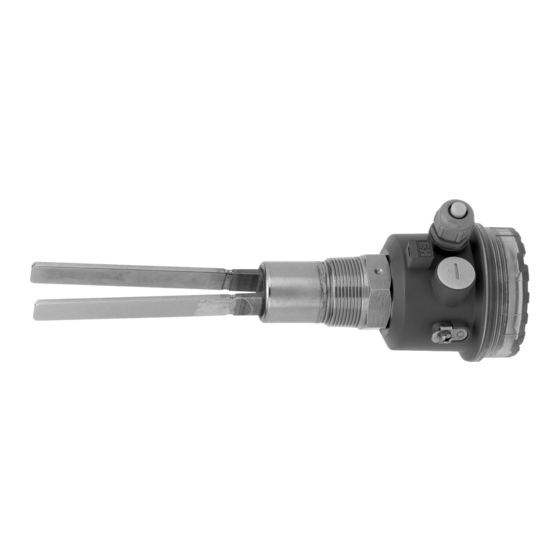

Soliphant T FTM260
Füllstandgrenzschalter
Preiswerter Vibrationsgrenzschalter für feinkörnige Schüttgüter
Anwendungsbereich
Der Soliphant ist ein robuster Füllstandgrenzschalter für
Silos mit feinkörnigen oder staubförmigen Schüttgütern
(bis 10 mm), selbst mit sehr geringem Schüttgewicht.
Wegen seiner Bauform und Werkstoffe ist der Soliphant
auch zum Einsatz in Lebensmitteln geeignet.
Typische Anwendungsbeispiele: Getreide, Mehl, Milch-
pulver, Kakao, Zucker, Futtermittel,
Waschmittel, Farbpulver, Kreide, Gips, Zement, Kunst-
stoffgranulat
TI238F/00/de
Ihre Vorteile
• Kein Abgleich:
rasche und kostengünstige Inbetriebnahme
• Unempfindlich gegen Ansatzbildung:
wartungsfreier Betrieb
• Keine mechanisch bewegten Teile:
kein Verschleiß, lange Lebensdauer
• Verschiedene Elektronikeinsätze:
optimale Anpassung an die Anlagensteuerung
• Schaltzustandsanzeige von außen zu erkennen:
einfache Kontrolle
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Soliphant T FTM260
Inhaltszusammenfassung für Endress+Hauser Soliphant T FTM260
- Seite 1 Technische Information Soliphant T FTM260 Füllstandgrenzschalter Preiswerter Vibrationsgrenzschalter für feinkörnige Schüttgüter Anwendungsbereich Ihre Vorteile Der Soliphant ist ein robuster Füllstandgrenzschalter für • Kein Abgleich: Silos mit feinkörnigen oder staubförmigen Schüttgütern rasche und kostengünstige Inbetriebnahme (bis 10 mm), selbst mit sehr geringem Schüttgewicht.
-
Seite 2: Inhaltsverzeichnis
Soliphant T FTM260 Inhaltsverzeichnis Arbeitsweise- und Systemaufbau....3 Messprinzip ......... 3 Messeinrichtung . -
Seite 3: Arbeitsweise- Und Systemaufbau
Soliphant T FTM260 Arbeitsweise- und Systemaufbau Messprinzip Die symmetrische Schwinggabel wird auf ihrer Resonanzfrequenz angeregt. Wenn sie in Schüttgut eintaucht, ändert sich das Schwingungsverhalten, und die Elektronik betätigt entweder einen elektronischen Schalter oder ein Relais. An der Gabelspitze ist der Soliphant besonders empfindlich, an der Gabelwurzel hingegen unempfindlich;... -
Seite 4: Ausgang
Soliphant T FTM260 Ausgang Ausfallsignal Ausgang gesperrt oder Relais abgefallen Anschließbare Last • mit FEM31 (Last über Thyristor direkt im Versorgungsstromkreis geschaltet) kurzzeitig (40 ms) max. 1,5 A, max. 375 VA bei 250 V oder max. 36 VA bei 24 V (nicht kurzschlussfest), dauernd max. -
Seite 5: Hilfsenergie
Soliphant T FTM260 Hilfsenergie Elektrischer Anschluss Schraubklemmen am Elektronikeinsatz für max. 2,5 mm Litze in Aderendhülse A 2,5 - 7 nach DIN 46228. U~ 19...253 V U– 10...55 V U– 19...200 V L1 N L1 N L+ L– a u r –... -
Seite 6: Einbaubedingungen
Soliphant T FTM260 Einbaubedingungen Hinweis! Alle Maße in mm 100 mm = 3.94 in Einbauhinweise Einbauort ~250 ~200 L00-FTM260xx-11-06-xx-xx-001 Links: richtiger Einbau senkrecht von oben; Gabelstellung beliebig seitlich; Gabelspitzen leicht nach unten geneigt, Stutzenlänge max. 60 mm mit Schutzdach (Länge ca. 250 mm, Breite ca. 200 mm) gegen einstürzende Wächten... -
Seite 7: Umgebungsbedingungen
Soliphant T FTM260 Umgebungsbedingungen Umgebungstemperatur –40 °C...+70 °C, siehe auch unter "Temperaturgrafik" Lagerungstemperatur –40 °C...+85 °C Klimaklasse Klimaschutz nach IEC 68, Teil 2-38, Bild 2a Schutzart IP66 nach DIN 40050 Belastbarkeit 600 N, der Schwinggabel seitlich (auf Schmalseite der Gabelzinken), statisch Elektromagnetische Störaussendung nach EN 61326, Betriebsmittel der Klasse B... -
Seite 8: Konstruktiver Aufbau
Soliphant T FTM260 Konstruktiver Aufbau Hinweis! Alle Maße in mm 100 mm = 3.94 in Bauform, Maße max. 30 ø95 SW 50 ø max. 43 L00-FTM260xx-06-05-xx-de-001 Der Klarsichtdeckel gibt den Blick auf die Leuchtdiode zur Schaltanzeige frei Kunststoffgehäuse, Schutzart IP66, mit mehreren Kabeleinführungs-Varianten... -
Seite 9: Anzeige- Und Bedienoberfläche
Soliphant T FTM260 Anzeige- und Bedienoberfläche Anzeigeelemente, Steckbarer Elektronikeinsatz einfach gegen eine andere Elektronik austauschbar - ohne Abgleich. Bedienelemente FEM.. E = Leuchtdiode zeigt Schaltzustand an F = Sicherheitsschaltung wird mit Schalter gewählt L00-FTM260xx-04-05-xx-xx-001 Bestellinformationen Produktstruktur Prozessanschluss Gewinde DIN2999 R1½... - Seite 10 Soliphant T FTM260 Endress+Hauser...
- Seite 11 Soliphant T FTM260 Endress+Hauser...
