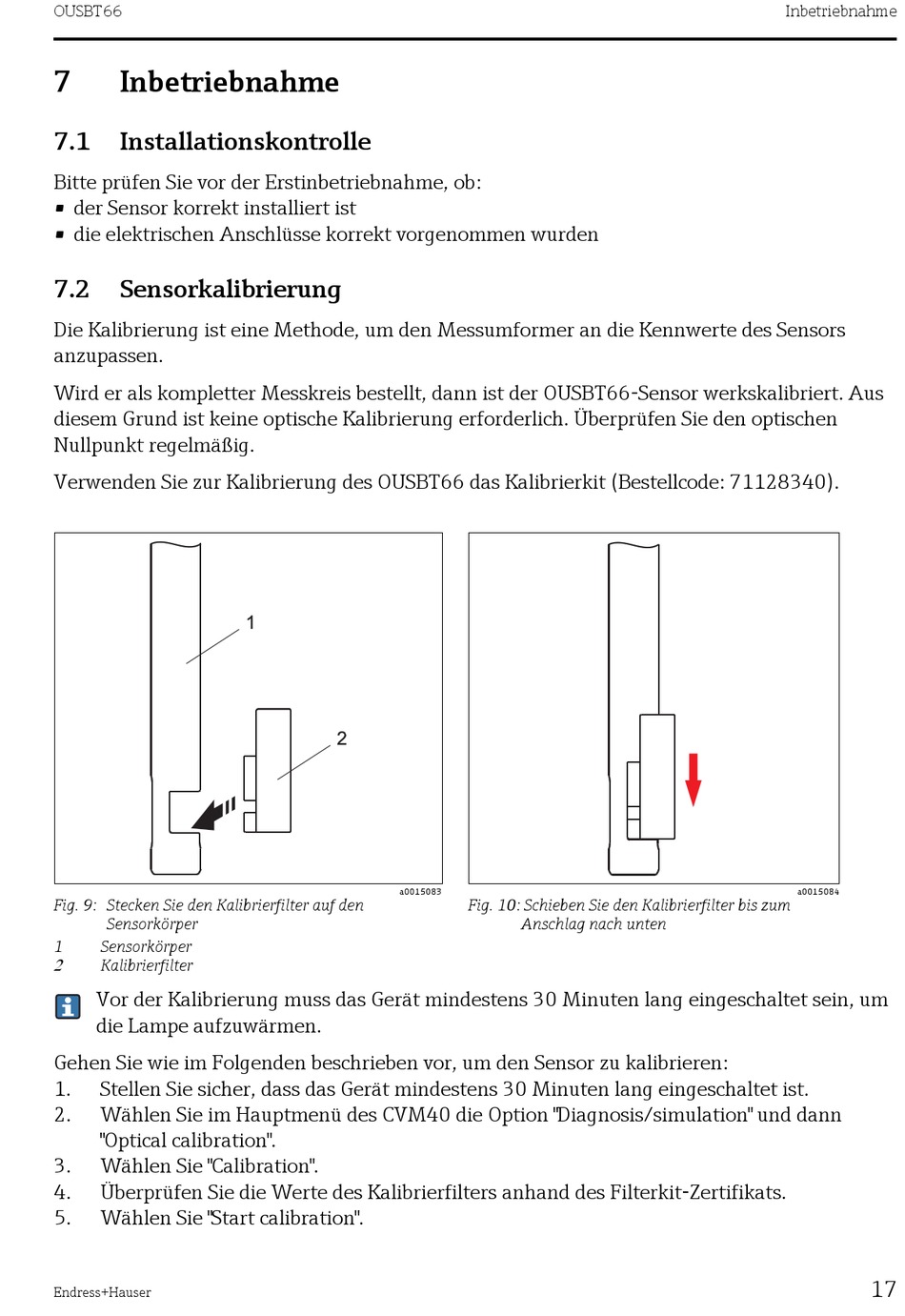

OUSBT66
7

Inbetriebnahme

7.1

Installationskontrolle

Bitte prüfen Sie vor der Erstinbetriebnahme, ob:
• der Sensor korrekt installiert ist
• die elektrischen Anschlüsse korrekt vorgenommen wurden
7.2

Sensorkalibrierung

Die Kalibrierung ist eine Methode, um den Messumformer an die Kennwerte des Sensors
anzupassen.
Wird er als kompletter Messkreis bestellt, dann ist der OUSBT66-Sensor werkskalibriert. Aus
diesem Grund ist keine optische Kalibrierung erforderlich. Überprüfen Sie den optischen
Nullpunkt regelmäßig.
Verwenden Sie zur Kalibrierung des OUSBT66 das Kalibrierkit (Bestellcode: 71128340).
Fig. 9: Stecken Sie den Kalibrierfilter auf den
Sensorkörper
1 Sensorkörper

Kalibrierfilter
Vor der Kalibrierung muss das Gerät mindestens 30 Minuten lang eingeschaltet sein, um
die Lampe aufzuwärmen.
Gehen Sie wie im Folgenden beschrieben vor, um den Sensor zu kalibrieren:
1. Stellen Sie sicher, dass das Gerät mindestens 30 Minuten lang eingeschaltet ist.
2. Wählen Sie im Hauptmenü des CVM40 die Option "Diagnosis/simulation" und dann
"Optical calibration".
3. Wählen Sie "Calibration".
4. Überprüfen Sie die Werte des Kalibrierfilters anhand des Filterkit-Zertifikats.
5. Wählen Sie "Start calibration".
Endress+Hauser
a0015083
Fig. 10: Schieben Sie den Kalibrierfilter bis zum
Anschlag nach unten
Inbetriebnahme
a0015084
17
