Elektrischer Anschluss

WARNING
!
Gerät steht unter Strom
Ein unsachgemäßer Anschluss kann schwere Körperverletzungen oder Tod verursachen
‣
Die elektrischen Anschlüsse dürfen ausschließlich von einer zertifizierten Elektrofachkraft
vorgenommen werden.
‣
Das technische Fachpersonal muss die in diesem Handbuch enthaltenen Anweisungen
gelesen und verstanden haben und sie einhalten.
‣
Bevor Sie mit irgendwelchen Verdrahtungsarbeiten beginnen, müssen Sie sicherstellen,
dass an keinem der Kabel Spannung anliegt.
6.1

Sensoranschluss

An den Messumformer Memograph CVM40 können bis zu zwei Sensoren angeschlossen
werden. Nähere Informationen hierzu finden Sie in der Betriebsanleitung zum Memograph
CVM40 (BA457C/07/EN).

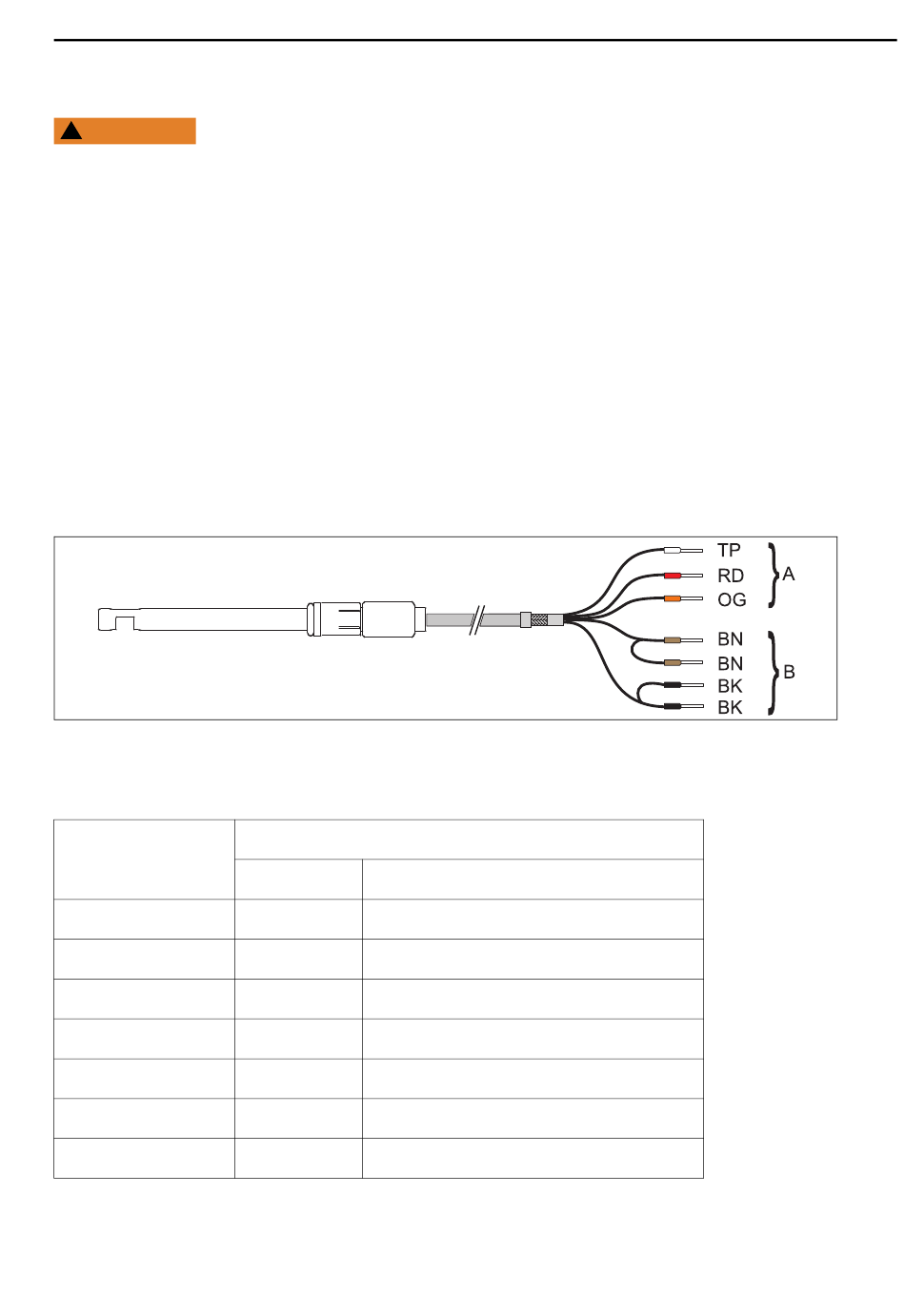

Fig. 8: Anschluss an den Messumformer Memograph CVM40
A Signalübertragung des Detektors
B Spannungsversorgung für Lampe und Lampenspannungssignal
Klemme CVM40
S1.S
S1.1
S1.2
V1.1
V1.3
V1.4
V1.2
Endress+Hauser
Sensor OUSBT66
Ader Zuordnung
TP Abschirmung
RD Sensor +
OG Sensor -
BN Lampenspannung +
BN Erfassung der Lampenspannung +
BK Erfassung der Lampenspannung -
BK Lampenspannung -
Elektrischer Anschluss
