OUSBT66

5.3

Sensormontage

Die nachfolgende Abbildung zeigt die verschiedenen Einbausituationen in Rohren und gibt an,

welche davon zulässig sind.

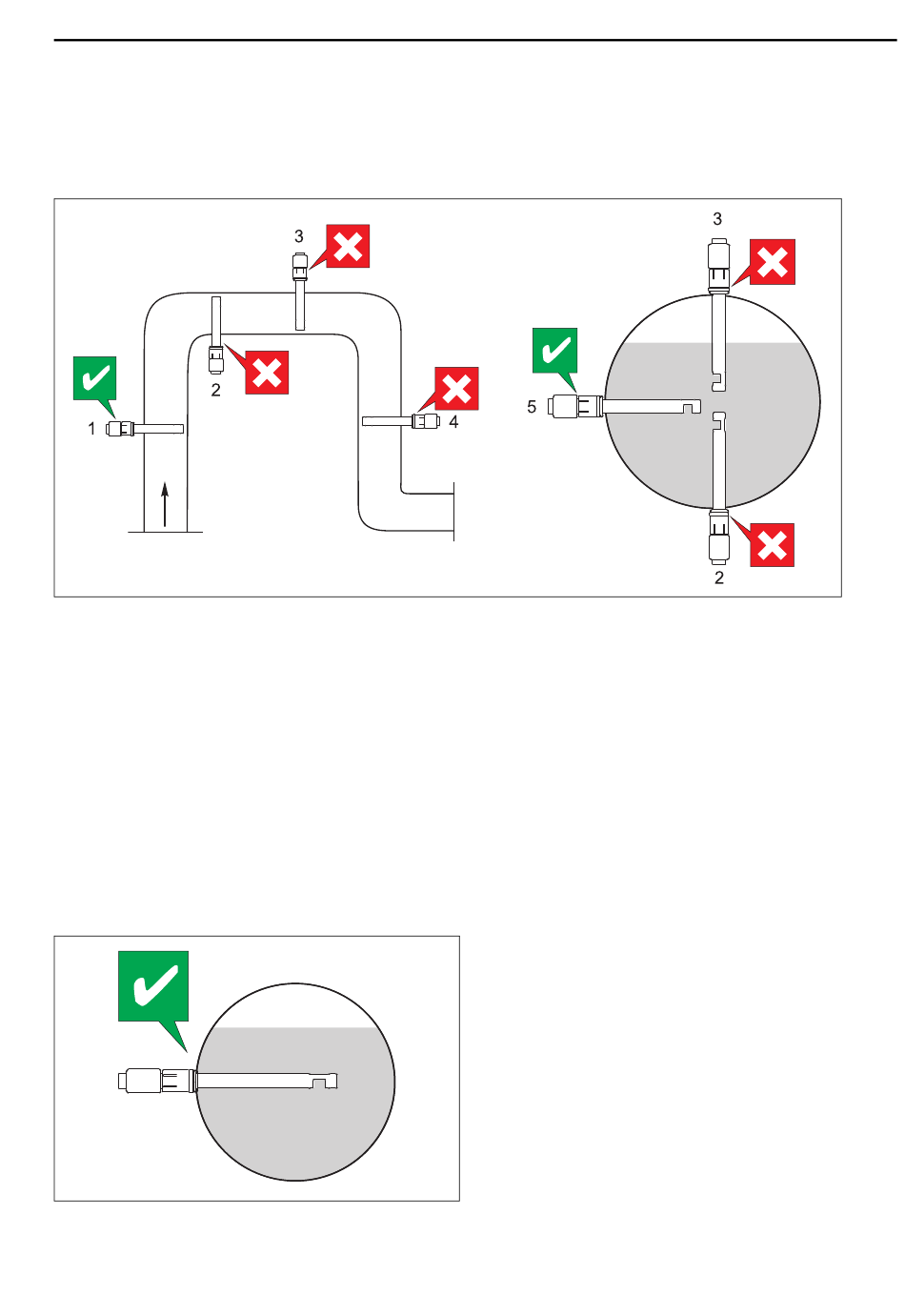

Fig. 6: Einbaulage und Einbausituationen

• Der Rohrleitungsdurchmesser muss mindestens 76,2 mm (3") betragen, mit einer Unifit

CPA442 Tri-Clamp-Verbindung von 50,8 mm (2").

• Installieren Sie den Sensor an Orten mit gleichmäßiger Strömung.

• Der beste Einbauort ist in einem Steigrohr (Pos. 1). Auch die Installation in einem

horizontalen Rohr (Pos. 5) ist möglich.

• Installieren Sie den Sensor nicht an Orten, an denen es zu Luftstauungen oder zur Bildung von

Schaumblasen kommen kann (Pos. 3) oder wo sich gelöste Partikel absetzen können (Pos. 2).

• Vermeiden Sie die Installation im Fallrohr (Pos. 4).

• Richten Sie den Sensor so aus, dass das Medium durch den Messabschnitt fließt

(Selbstreinigungseffekt); siehe Abb. 5: Einbaulage des OUSBT66.

Fig. 7: Einbaulage des OUSBT66

Endress+Hauser

a0014838

Montage

a0014868
