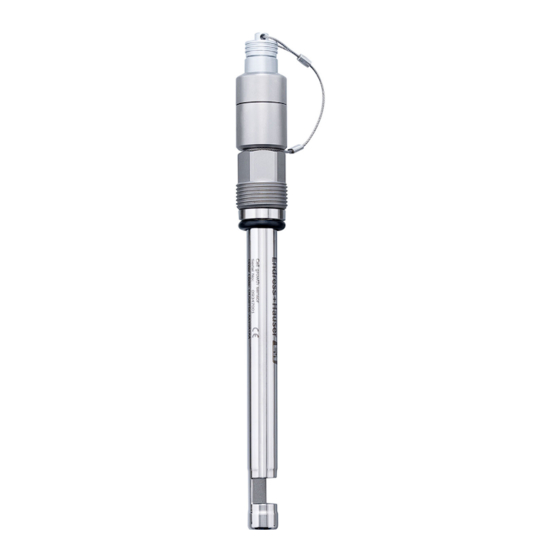

Endress+Hauser OUSBT66 Betriebsanleitung
Nir-absorptionssensor zur messung von zellwachstum und biomasse
Vorschau ausblenden
Andere Handbücher für OUSBT66:
- Betriebsanleitung (20 Seiten) ,
- Betriebsanleitung (24 Seiten) ,
- Betriebsanleitung (24 Seiten)
Verwandte Anleitungen für Endress+Hauser OUSBT66
Inhaltszusammenfassung für Endress+Hauser OUSBT66
- Seite 1 Products Solutions Services BA00469C/07/DE/05.19 71429934 2019-01-31 Betriebsanleitung OUSBT66 NIR-Absorptionssensor zur Messung von Zellwachstum und Biomasse...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis OUSBT66 Inhaltsverzeichnis Hinweise zum Dokument ..3 Technische Daten ... . . 17 Warnhinweise ..... . . 3 11.1 Eingang . -
Seite 3: Hinweise Zum Dokument
OUSBT66 Hinweise zum Dokument Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen. -
Seite 4: Grundlegende Sicherheitshin
Grundlegende Sicherheitshinweise OUSBT66 Grundlegende Sicherheitshinweise Anforderungen an das Personal • Montage, Inbetriebnahme, Bedienung und Wartung der Messeinrichtung dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. • Das Fachpersonal muss vom Anlagenbetreiber für die genannten Tätigkeiten autorisiert sein. • Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen. -
Seite 5: Produktsicherheit
OUSBT66 Funktionsweise Beschädigte Produkte nicht in Betrieb nehmen und vor versehentlicher Inbetriebnahme schützen. Beschädigte Produkte als defekt kennzeichnen. Im Betrieb: ‣ Können Störungen nicht behoben werden: Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen. Produktsicherheit Das Produkt ist nach dem Stand der Technik betriebssicher gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. -
Seite 6: Warenannahme Und Produkt
Warenannahme und Produktidentifizierung OUSBT66 A0029401 1 Absorptionsmessung Lichtquelle Optische Fenster des Sensors Detektor Messfilter (sensorabhängig, nicht bei jedem Sensor vorhanden) Mediumsstrom Warenannahme und Produktidentifizierung Warenannahme Auf unbeschädigte Verpackung achten. Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. -
Seite 7: Produktidentifizierung
Produktbild im Popup-Fenster anklicken. Ein neues Fenster (Device Viewer) öffnet sich. Darin finden Sie alle zu Ihrem Gerät gehörenden Informationen einschließlich der Produktdokumentation. Herstelleradresse Endress+Hauser Conducta Inc. 4123 East La Palma Avenue, Suite 200 Anaheim, CA 92807 USA Endress+Hauser... -
Seite 8: Lieferumfang
Warenannahme und Produktidentifizierung OUSBT66 Lieferumfang Der Lieferumfang besteht aus: • Sensor OUSBT66 • Betriebsanleitung Sensor zusammen mit einem Messumformer bestellen: Wenn Sie im Produktkonfigurator für den Messumformer die Kalibrier-Option wäh- len, wird das gesamte Messsystem (Messumformer, Sensor, Kabel) werkskalibriert und als komplettes Paket ausgeliefert. -
Seite 9: Montage
OUSBT66 Montage Montage Montagebedingungen 5.1.1 Messeinrichtung Eine optische Messeinrichtung besteht aus: • Sensor (Photometer) OUSBT66 • Messumformer, beispielsweise Liquiline CM44P • Sensorkabel, beispielsweise CUK80 A0029711 2 Beispiel einer Messeinrichtung mit Photometer-Sensor Bioreaktor (Beispiel) Sensor OUSBT66 Messumformer CM44P Sensorkabel CUK80... -
Seite 10: Abmessungen
Montage OUSBT66 5.1.2 Abmessungen A: 120 (4.72) 62 (2.44) B: 225 (8.86) C: 360 (14.17) A0029244 3 Abmessungen in mm (inch) Ausführung mit Schaftlänge 120 mm (4,72") Ausführung mit Schaftlänge 225 mm (8,86") Ausführung mit Schaftlänge 360 mm (14,17") Optische Pfadlänge: 5, 10 oder 20 mm... -
Seite 11: Montage In Rohrleitungen
OUSBT66 Montage 5.1.4 Montage in Rohrleitungen Detail A Detail A 90° A0029258 5 Zulässige und nicht zulässige Einbausituationen in Rohrleitungen Halten Sie nachfolgende Bedingungen ein. Andernfalls riskieren Sie Beschädigungen an der Messstelle oder fehlerhafte Messwerte. ‣ Der Rohrleitungsdurchmesser muss mindestens 50 mm (2") betragen. -
Seite 12: Montagekontrolle
Elektrischer Anschluss OUSBT66 Der Sensor kann durch die Anschlüsse in der Kopfplatte entweder direkt in Fermentern und Bioreaktoren mit einem geeigneten Prozessanschluss oder in eine geeignete Armatur instal- liert werden. Montagekontrolle Nehmen Sie den Sensor nur dann in Betrieb, wenn Sie folgende Fragen mit "ja" beantworten können:... -
Seite 13: Lampenspannung
OUSBT66 Elektrischer Anschluss Klemme CM44P Klemme CVM40 Kabelfarbe Zuordnung V1.1 Lampenspannung + V1.3 Erfassung der Lampenspannung + V1.4 Erfassung der Lampenspannung - V1.2 Lampenspannung - A (1) S1.1 Sensor + C (1) S1.2 Sensor - SH (1) S1.S Abschirmung Lampenspannung Sensorausführung... -
Seite 14: Inbetriebnahme
Inbetriebnahme OUSBT66 Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung des angeschlossenen Messumformers mit Sichtkontrolle den Angaben des Typenschildes überein? Sind die montierten Kabel zugentlastet und nicht verdrillt? Wurde das Kabel ohne Schleifen und Überkreuzungen verlegt? Sitz prüfen (leicht ziehen) Sind die Signalkabel korrekt gemäß Anschlussschema angeschlossen? Sind alle Kabeleinführungen montiert, fest angezogen und dicht? -
Seite 15: Wartung
OUSBT66 Wartung Anschließend den Kalibrierfilter (2,0 AU) auf den Sensorschaft stecken und bis zum Anschlag nach unten schieben. → OK. Der Messwert für den Kalibrierfilter wird angezeigt. Anschließend den Verifikationsfilter (0,35 AU) auf den Sensorschaft stecken und bis zum Anschlag nach unten schieben. -
Seite 16: Reparatur
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Pro- dukt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Sicherstellen einer sicheren, fachgerechten und schnellen Rücksendung: ‣... -
Seite 17: Armatur
• Für Inline-Messungen mit Standardsensoren mit 12 mm Durchmesser, z. B. für pH, Redox, Sauerstoff • Produktkonfigurator auf der Produktseite: www.endress.com/cpa875 Technische Information TI01168C 10.2 Kalibrierung Kalibrierkit OUSBT66 • 2/0,35 AU • Bestell-Nr.: 71128340 Technische Daten 11.1 Eingang 11.1.1 Messgröße NIR-Absorption 11.1.2... -
Seite 18: Prozess
Technische Daten OUSBT66 11.2.2 Lagerungstemperatur 0 ... 70 °C (32 ... 160 °F) 11.2.3 Luftfeuchte 5 ... 95 % 11.2.4 Schutzart IP 68, Fischer-Stecker (bis 2 m (6,6 ft) Wassersäule für 24 h) 11.3 Prozess 11.3.1 Prozesstemperatur 0 ... 90 °C (32 ... 194 °F) kontinuierlich max. -
Seite 19: Stichwortverzeichnis
OUSBT66 Stichwortverzeichnis Stichwortverzeichnis Abmessungen ....10 Rohrmontage ....11 Anforderungen an das Personal . - Seite 20 *71429934* 71429934 www.addresses.endress.com...
