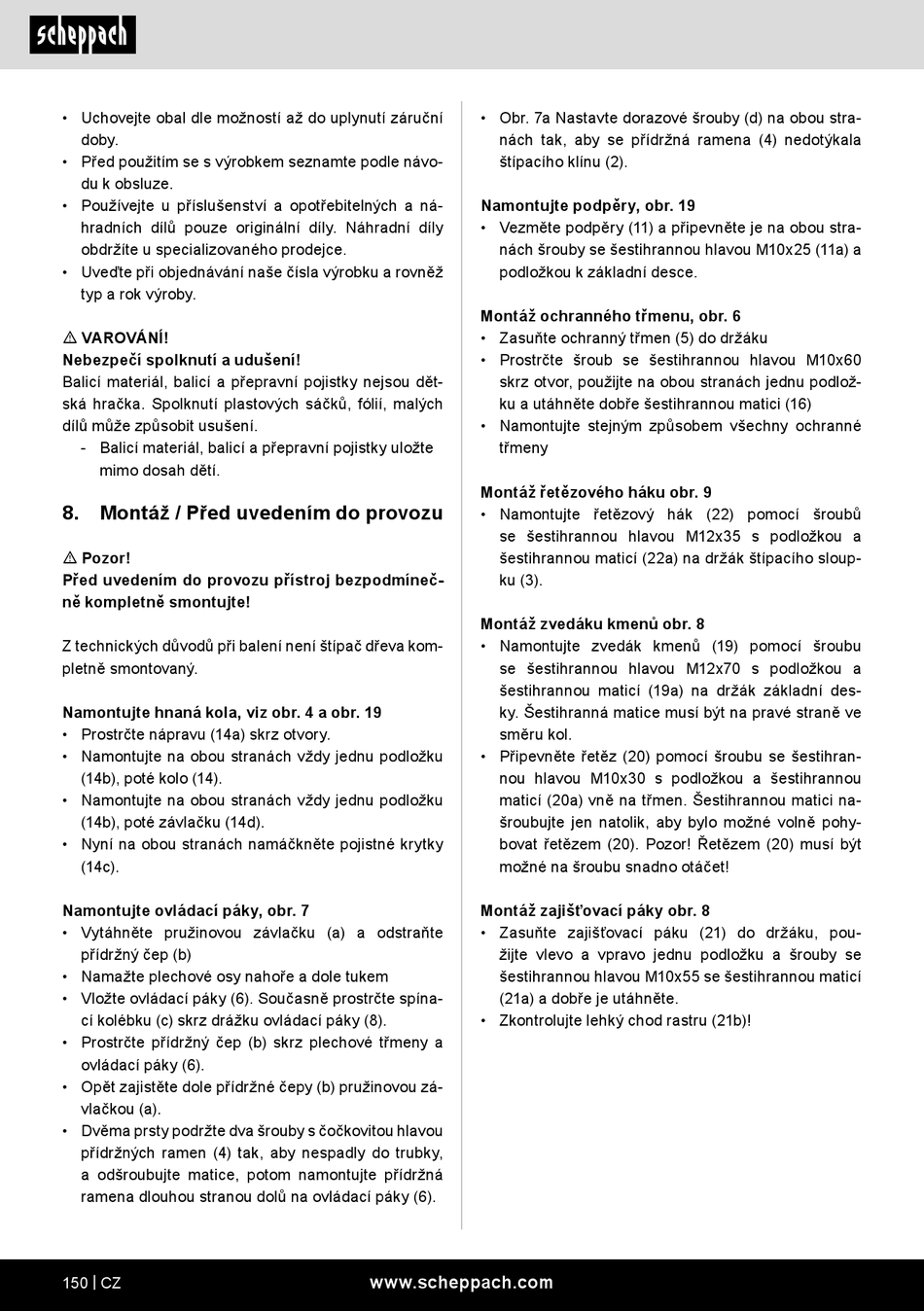

• Uchovejte obal dle možností až do uplynutí záruční
doby.
• Před použitím se s výrobkem seznamte podle návo-
du k obsluze.
• Používejte u příslušenství a opotřebitelných a ná-
hradních dílů pouze originální díly. Náhradní díly
obdržíte u specializovaného prodejce.
• Uveďte při objednávání naše čísla výrobku a rovněž
typ a rok výroby.
m VAROVÁNÍ!
Nebezpečí spolknutí a udušení!
Balicí materiál, balicí a přepravní pojistky nejsou dět-
ská hračka. Spolknutí plastových sáčků, fólií, malých
dílů může způsobit usušení.
- Balicí materiál, balicí a přepravní pojistky uložte
mimo dosah dětí.
8. Montáž / Před uvedením do provozu
m Pozor!
Před uvedením do provozu přístroj bezpodmíneč-
ně kompletně smontujte!
Z technických důvodů při balení není štípač dřeva kom-
pletně smontovaný.
Namontujte hnaná kola, viz obr. 4 a obr. 19
• Prostrčte nápravu (14a) skrz otvory.
• Namontujte na obou stranách vždy jednu podložku
(14b), poté kolo (14).
• Namontujte na obou stranách vždy jednu podložku
(14b), poté závlačku (14d).
• Nyní na obou stranách namáčkněte pojistné krytky
(14c).
Namontujte ovládací páky, obr. 7
• Vytáhněte pružinovou závlačku (a) a odstraňte
přídržný čep (b)
• Namažte plechové osy nahoře a dole tukem
• Vložte ovládací páky (6). Současně prostrčte spína-
cí kolébku (c) skrz drážku ovládací páky (8).
• Prostrčte přídržný čep (b) skrz plechové třmeny a
ovládací páky (6).
• Opět zajistěte dole přídržné čepy (b) pružinovou zá-
vlačkou (a).
• Dvěma prsty podržte dva šrouby s čočkovitou hlavou
přídržných ramen (4) tak, aby nespadly do trubky,
a odšroubujte matice, potom namontujte přídržná
ramena dlouhou stranou dolů na ovládací páky (6).
150 | CZ
• Obr. 7a Nastavte dorazové šrouby (d) na obou stra-
nách tak, aby se přídržná ramena (4) nedotýkala
štípacího klínu (2).
Namontujte podpěry, obr. 19
• Vezměte podpěry (11) a připevněte je na obou stra-
nách šrouby se šestihrannou hlavou M10x25 (11a) a
podložkou k základní desce.
Montáž ochranného třmenu, obr. 6
• Zasuňte ochranný třmen (5) do držáku
• Prostrčte šroub se šestihrannou hlavou M10x60
skrz otvor, použijte na obou stranách jednu podlož-
ku a utáhněte dobře šestihrannou matici (16)
• Namontujte stejným způsobem všechny ochranné
třmeny
Montáž řetězového háku obr. 9
• Namontujte řetězový hák (22) pomocí šroubů
se šestihrannou hlavou M12x35 s podložkou a
šestihrannou maticí (22a) na držák štípacího sloup-
ku (3).
Montáž zvedáku kmenů obr. 8
• Namontujte zvedák kmenů (19) pomocí šroubu
se šestihrannou hlavou M12x70 s podložkou a
šestihrannou maticí (19a) na držák základní des-
ky. Šestihranná matice musí být na pravé straně ve
směru kol.
• Připevněte řetěz (20) pomocí šroubu se šestihran-
nou hlavou M10x30 s podložkou a šestihrannou
maticí (20a) vně na třmen. Šestihrannou matici na-
šroubujte jen natolik, aby bylo možné volně pohy-
bovat řetězem (20). Pozor! Řetězem (20) musí být
možné na šroubu snadno otáčet!
Montáž zajišťovací páky obr. 8
• Zasuňte zajišťovací páku (21) do držáku, pou-
žijte vlevo a vpravo jednu podložku a šrouby se
šestihrannou hlavou M10x55 se šestihrannou maticí
(21a) a dobře je utáhněte.
• Zkontrolujte lehký chod rastru (21b)!
