Szerelési útmutató – kizárólag szakembereknek

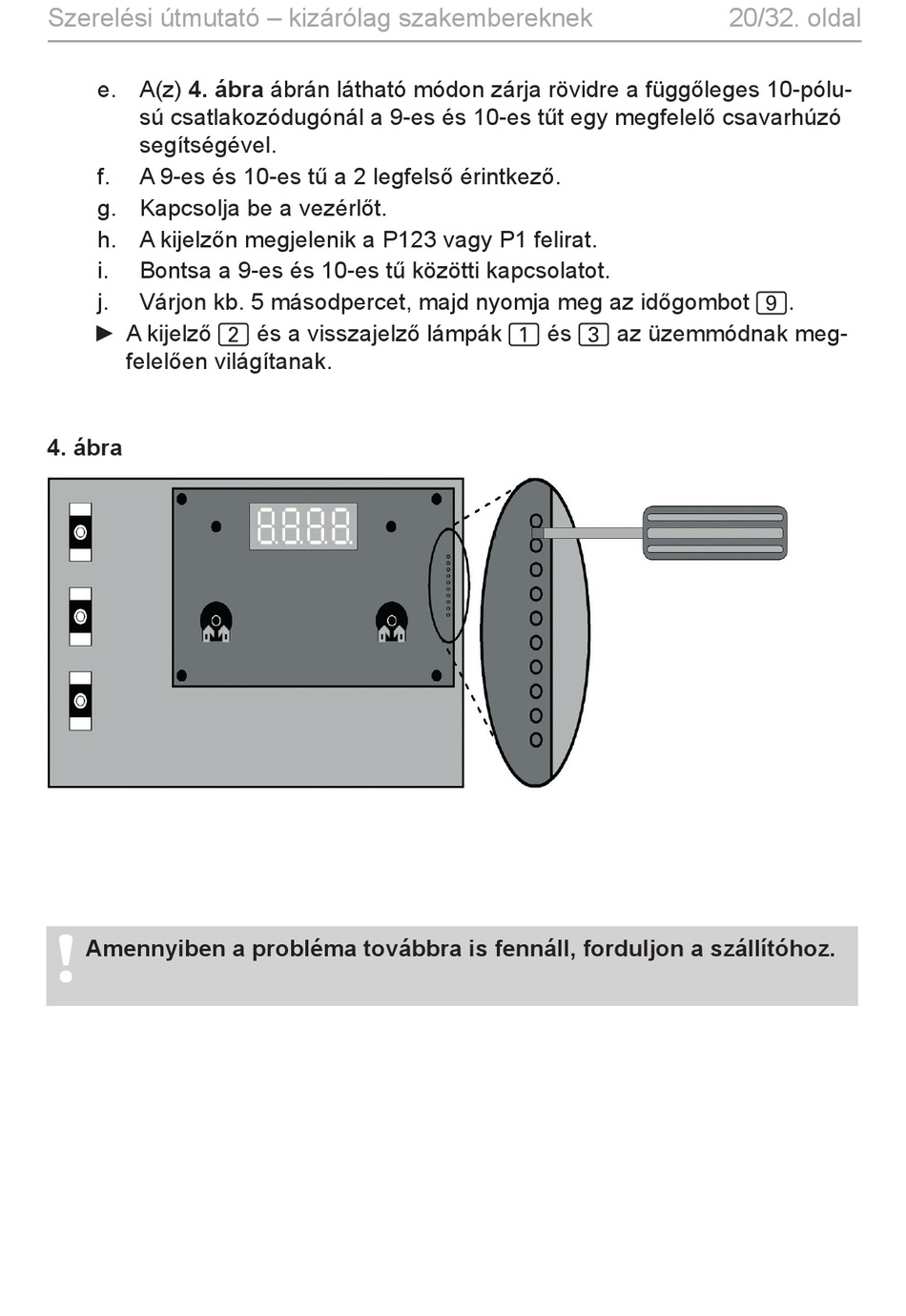

e. A(z) 4. ábra ábrán látható módon zárja rövidre a függőleges 10-pólu-
sú csatlakozódugónál a 9-es és 10-es tűt egy megfelelő csavarhúzó
segítségével.
f. A 9-es és 10-es tű a 2 legfelső érintkező.
g. Kapcsolja be a vezérlőt.
h. A kijelzőn megjelenik a P123 vagy P1 felirat.
i. Bontsa a 9-es és 10-es tű közötti kapcsolatot.
j. Várjon kb. 5 másodpercet, majd nyomja meg az időgombot 9.
► A kijelző 2 és a visszajelző lámpák 1 és 3 az üzemmódnak meg-
felelően világítanak.
4. ábra
!
Amennyiben a probléma továbbra is fennáll, forduljon a szállítóhoz.
20/32. oldal
