Szerelési útmutató – kizárólag szakembereknek

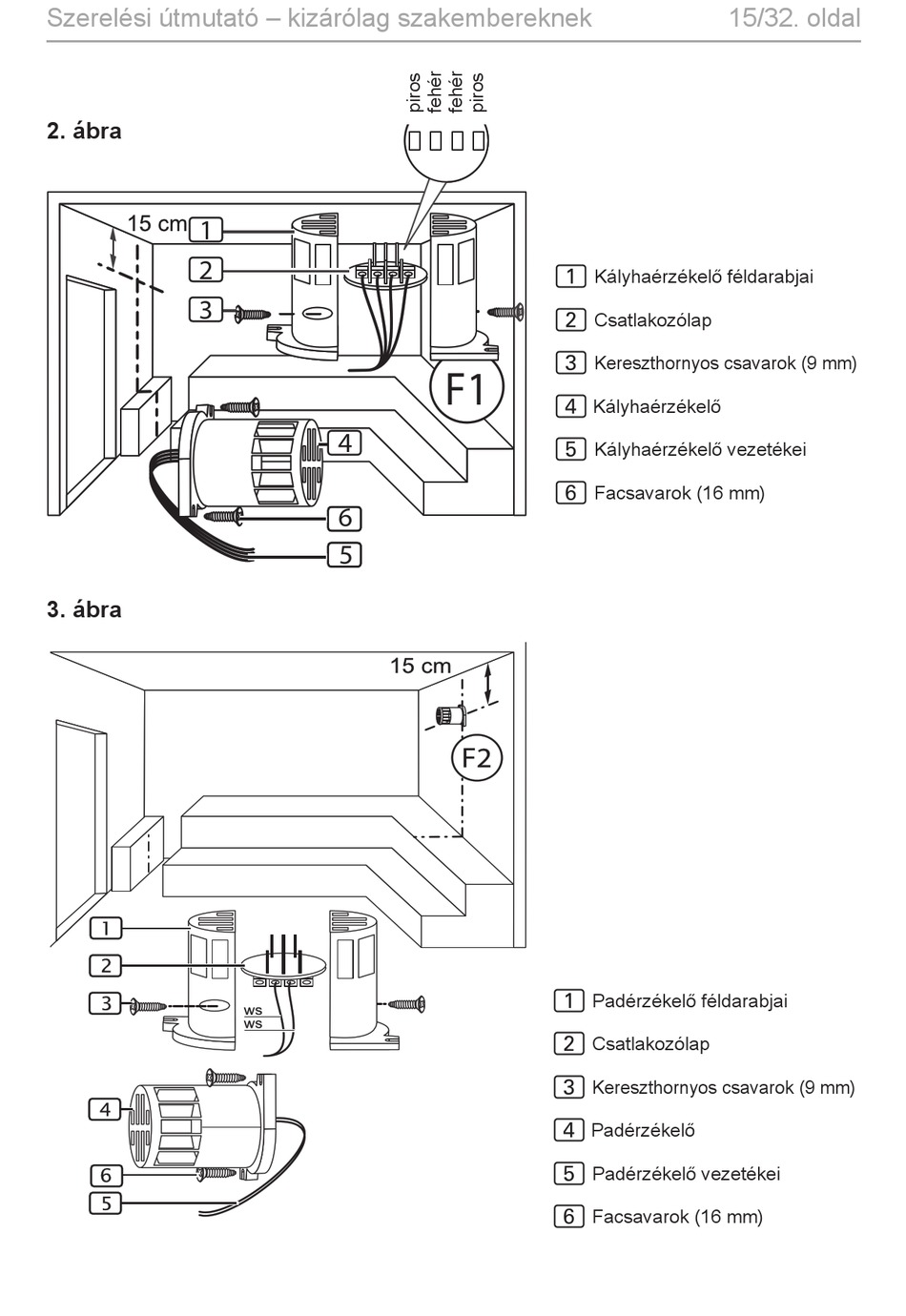

2. ábra
1
2
3
3. ábra
F1
4
6
5
Kályhaérzékelő féldarabjai
1
Csatlakozólap
2
Kereszthornyos csavarok (9 mm)
3
Kályhaérzékelő
4
Kályhaérzékelő vezetékei
5
Facsavarok (16 mm)
6
Padérzékelő féldarabjai
1
Csatlakozólap
2
Kereszthornyos csavarok (9 mm)
3
Padérzékelő
4
Padérzékelő vezetékei
5
Facsavarok (16 mm)
6
15/32. oldal
HU
