Sentiotec K3 NEXT Montage- Und Gebrauchsanweisungen Seite 13

Montageanweisung – nur für Fachpersonal

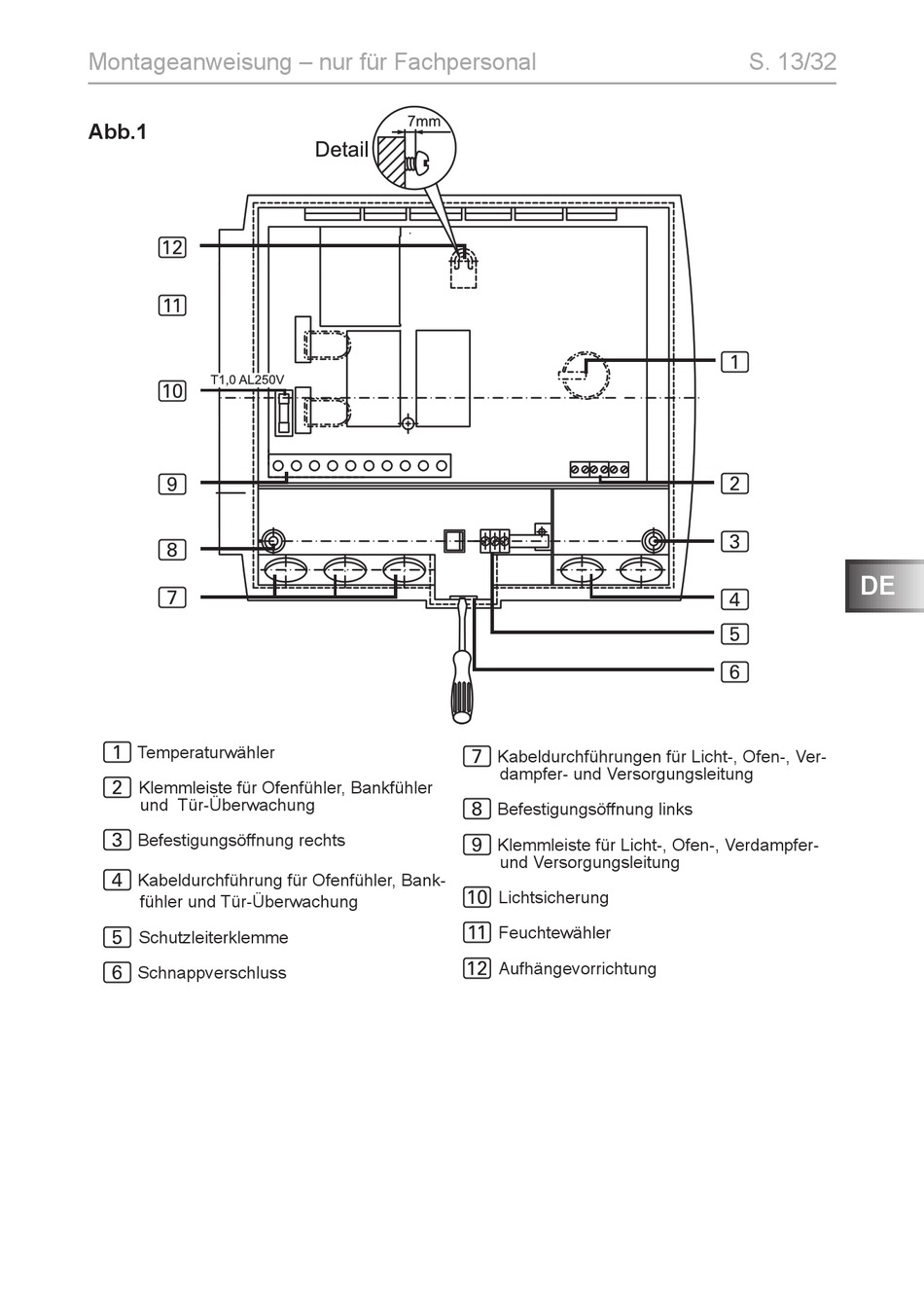

Abb.1
c
b
a
9
8
7
Temperaturwähler
1
Klemmleiste für Ofenfühler, Bankfühler
2
und Tür-Überwachung
Befestigungsöffnung rechts
3
Kabeldurchführung für Ofenfühler, Bank-
4
fühler und Tür-Überwachung
Schutzleiterklemme
5
Schnappverschluss
6
Kabeldurchführungen für Licht-, Ofen-, Ver-
7
dampfer- und Versorgungsleitung
Befestigungsöffnung links
8
Klemmleiste für Licht-, Ofen-, Verdampfer-
9
und Versorgungsleitung
Lichtsicherung
a
Feuchtewähler
b
Aufhängevorrichtung
c
S. 13/32
1
2
3
DE
4
5
6
