x2
67528
O-Ring P-19
O-Ring P-19
Joint torique P-19
Ｏ リング P-19
x2
67515
Bladder 18x4.7mm
Daempfermembran 18x4.7mm
Coupelle 18x4.7mm
ブラダー 18x4.7mm
x1
66796
Shock Mount Screw (CW)
Daempfer Befestigungsschraube (CW)
Vis de montage amortisseur (CW)
シ ョ ックマウン トスクリ ュー （右ネジ）
x1
66796
Shock Mount Screw (CCW)
Daempfer Befestigungsschraube (CCW)
Vis de montage amortisseur (CCW)
シ ョ ックマウン トスクリ ュー （左ネジ）
x2
Z224
Washer M3x8mm
Unterlagscheibe M3x8mm
Rondelle M3x8mm
ワッシャーM3x8mm
x2
Z663
Lock Nut M3
Stoppmutter M3
Contre-écrou M3
ロックナッ トM3
67800-1 HB D8T.indd 32
All manuals and user guides at all-guides.com
41

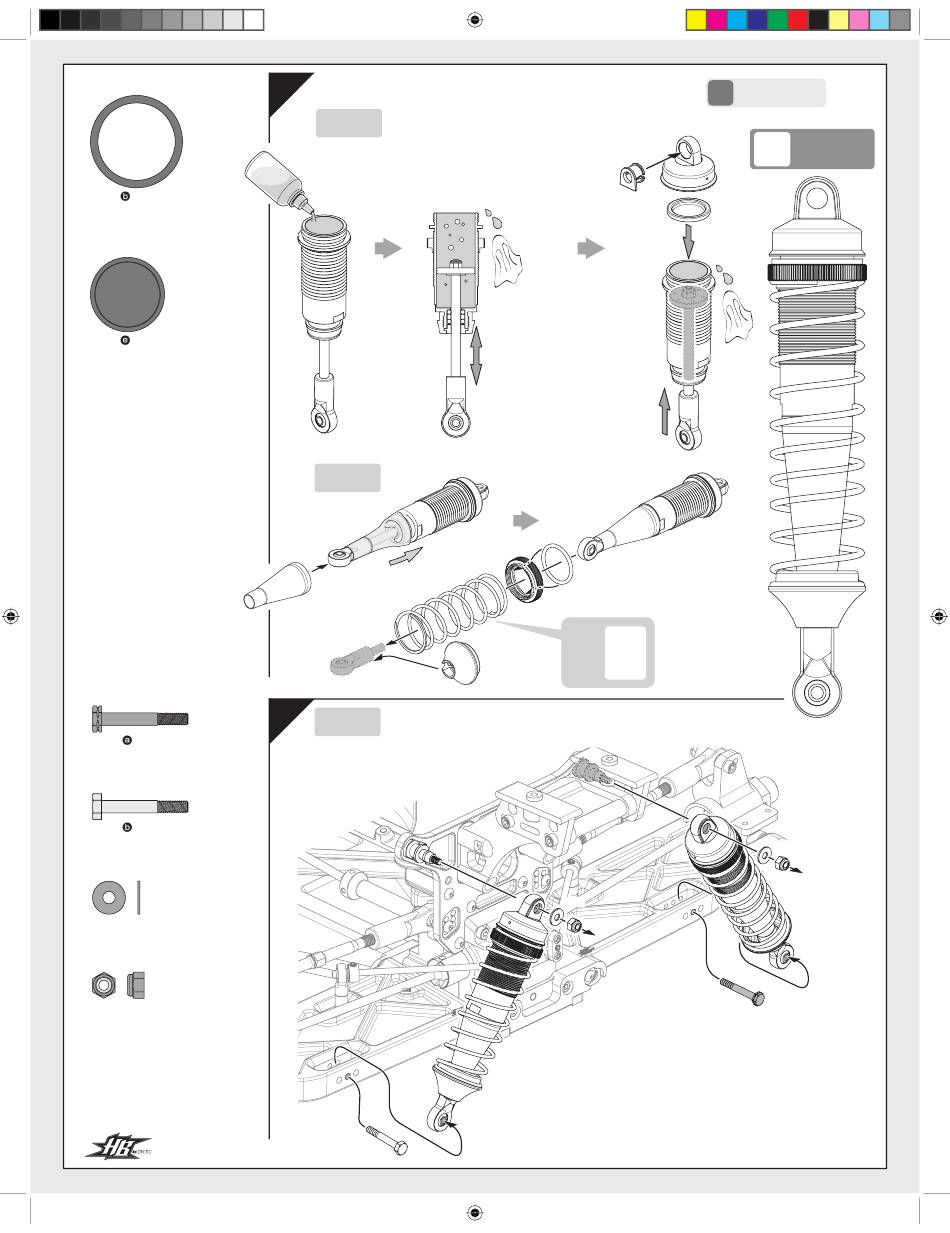

Rear Shock Assembly
Montage der hinteren Stoßdämpfer
E 01
HBC8122-9
Silicone Oil #500
Silikon Daempferoel #500
Huile silicone 500
シリコンオイル#500
E 02
67350
42
E 04
Rear Shock Installation
Anbau der hinteren Dämpfer
66796b (CCW)
Montage de l'amortisseur arrière
リアショックの組立て
67351c
Use a Rag.
Verwenden Sie einen
Putzlappen.
Utilisez un chiffon.
オイルを拭き取ります。
Move the shaft up and down slowly
to remove all air bubbles.
Bewegen Sie die Kolbenstange
langsam nach oben und unten,
damit Luftblasen entweichen
können.
Déplacez l'axe vers le haut et vers
le bas doucement pour faire partir
toutes les bulles.
ゆっくりピストンを動かし空気を抜きます。
67528b
67528a
Rear
67455
Hinten
Blue
Arrière
Blau
リア
Bleu
ブルー
67351a
Mise en place des amortisseurs arrière
リアショックの取り付け
Z224
Z663
32
2
Make 2
2 fois
x
2 Stück
2個作ります
1
1
Shown actual size
:
67433
In Originalgröße abgebildet
Taille réelle
原寸大
67515e
Z224
Z663
66796a (CW)
