HPI Racing HB D8T Bauanleitung Seite 30

E
BAG
Open Bag E
Tüte E öffnen
Ouvrir le sachet E
Bag Eを使用します
67436
Shock Shaft 4x97mm
Kolbenstange 4x97mm
Axe d'amortisseur 4x97mm
シ ョ ックシャフ ト 4x97mm
67435
Big Bore Shock Body (16x97mm)
Big Bore Daempfergehaeuse (16x97mm)
Corps d'amortisseur gros diamètre (16x97mm)
ビッグボアシ ョ ックボディ (16x97mm)
x4
67515 67515
Silicone O-ring P-4 Rod Guide
Silikon O-ring P-4 Kolbenfuehrung
Joint torique silicone P-4 Guide d'axe,
シリコンＯ リング P-4 ロッ ドガイ ド
x2 x2
67515 67515
O-Ring P-10 Rod Guide
O-Ring P-10 Kolbenfuehrung
Joint torique P-10 Guide d'axe,
Ｏ リング P-10 ロッ ドガイ ド
x2
100551
Lock Nut M2.5
Stoppmutter 2.5mm
Écrou de blocage 2.5mm
ロックナッ ト 2.5mm
x2
67351
100553
Ball 3x7mm
Washer M2.9x8x0.5mm
Kugel 3x7mm
Scheibe 2.9x0.5mm
Rotule 3x7mm
Rondelle 2.9x8x0.5mm
ボール 3x7mm
ワッシャー 2.9x8x0.5mm
x2
67528
O-Ring P-19
O-Ring P-19
Joint torique P-19
Ｏ リング P-19
x2
67515
Bladder 18x4.7mm
Daempfermembran 18x4.7mm
Coupelle 18x4.7mm
ブラダー 18x4.7mm
67800-1 HB D8T.indd 30
All manuals and user guides at all-guides.com
37

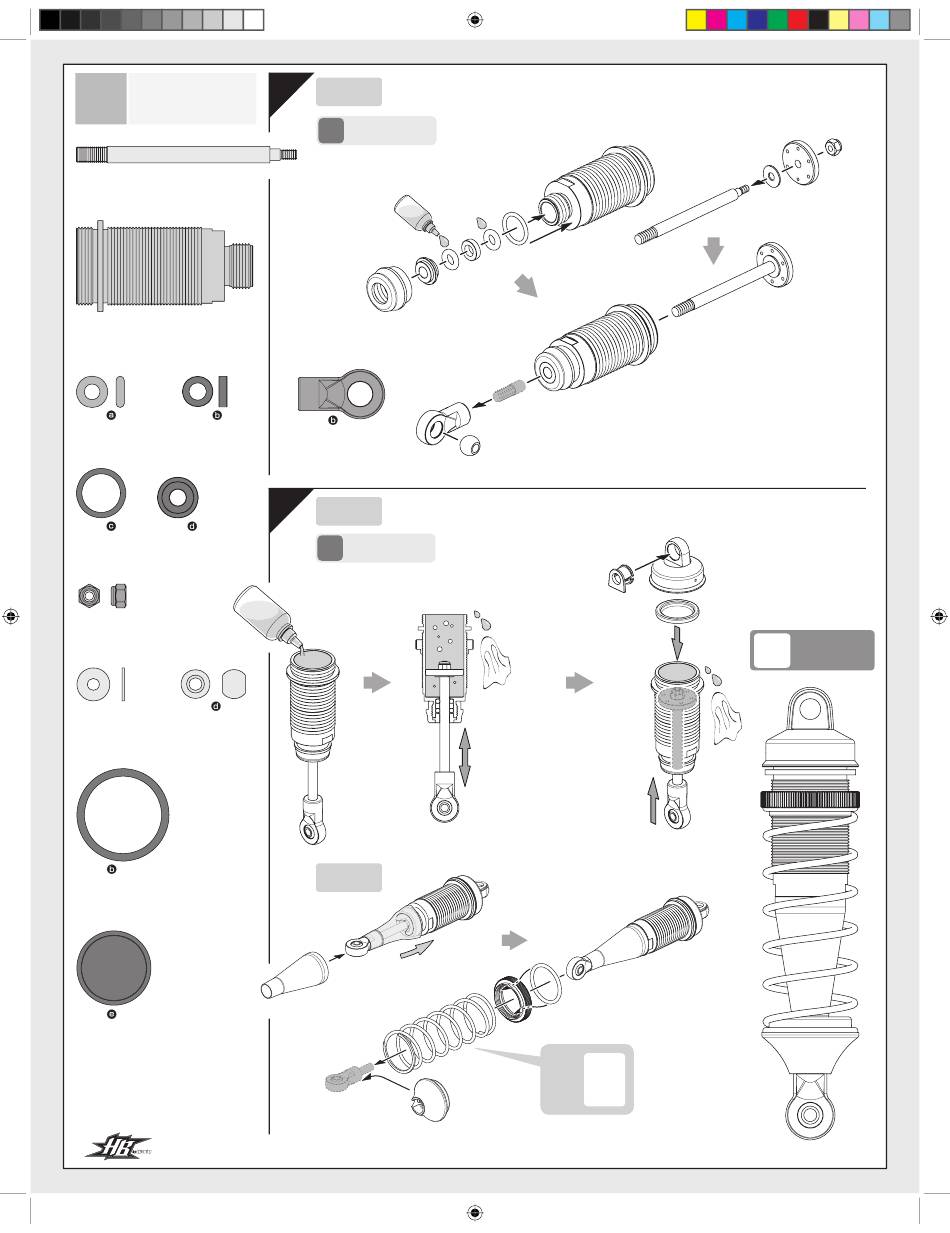

E 01
Front Shock Assembly
Montage der vorderen Stoßdämpfer
2
Make 2 2 fois
x
2 Stück
2個作ります
x2
HBC8122-8
Silicone Oil #400
Silikon Daempferoel #400
Huile silicone 400
シリコンオイル#400
67529
x2
x2
x2
67351
Ball End
Aluminiumkugelkopf
Billes
ボールエン ド
38
Front Shock Assembly
E 01
Montage der vorderen Stoßdämpfer
2
Make 2 2 fois
x
2 Stück
2個作ります
HBC8122-8
Silicone Oil #400
Silikon Daempferoel #400
Huile silicone 400
シリコンオイル#400
x2
E 02
67350
67435
67515c
67515a
67515b
67515a
67515d
67351b
67351d
Use a Rag.
Verwenden Sie einen
Putzlappen.
Utilisez un chiffon.
オイルを拭き取ります。
Move the shaft up and down slowly
to remove all air bubbles.
Bewegen Sie die Kolbenstange
langsam nach oben und unten,
damit Luftblasen entweichen
können.
Déplacez l'axe vers le haut et vers
le bas doucement pour faire partir
toutes les bulles.
ゆっくりピストンを動かし空気を抜きます。
67528b
67528a
Front
67447
Vorne
Avant
フロント
67351a
30
Montage de l'amortisseur avant
フロントショックの組立て
100553
67436
Montage de l'amortisseur avant
フロントショックの組立て
67433
67351c
67515e
1 1
:
White
Weiss
Blanc
ホワイト
100551
67353
1.2mm
Shown actual size
In Originalgröße abgebildet
Taille réelle
原寸大
