TP. Binder Head Screw M2.2x4.8mm
Flachkopfschneidschraube M2.2x4.8mm
Vis TP. Tole tete plate M2.2x4.8mm
T.P バイン ドネジ M2.2x4.8mm
x2
Z700
Set Screw M3x3mm
Madenschraube M3x3mm
Vis sans tête M3x3mm
イモネジM3x3mm
x2
Z702
Set Screw M3x5mm
Madenschraube M3x5mm
Vis hallen sans tete M3x5mm
イモネジM3x5mm
x2
100555
Set Screw M4x3mm
Madenschraube M4x3mm
Vis sans tête M4x3mm
セッ トスクリ ューM4x3mm
x2
67404
Pin
Stift
Goupille
ピン
x2
67404
Coupling
Koppelung
Accouplement
カップリング
x4
94505
Cap Head Screw M4x12mm
Inbusschraube M4x12mm
Vis tête cylindrique M4x12mm
キャ ップネジ M4x12mm
x2
Z740
Set Screw M5x4mm
Madenschraube M5x4mm
Vis sans tête M5x4mm
イモネジM5x4mm
67804
Z740
HBC8096
R
Right
Rechts
x2
HBC8096
3x17mm Shaft
Stift 3x17mm
Axe 3x17mm
3x17mm シャフ ト
67800-1 HB D8T.indd 17
All manuals and user guides at all-guides.com
9
B 06

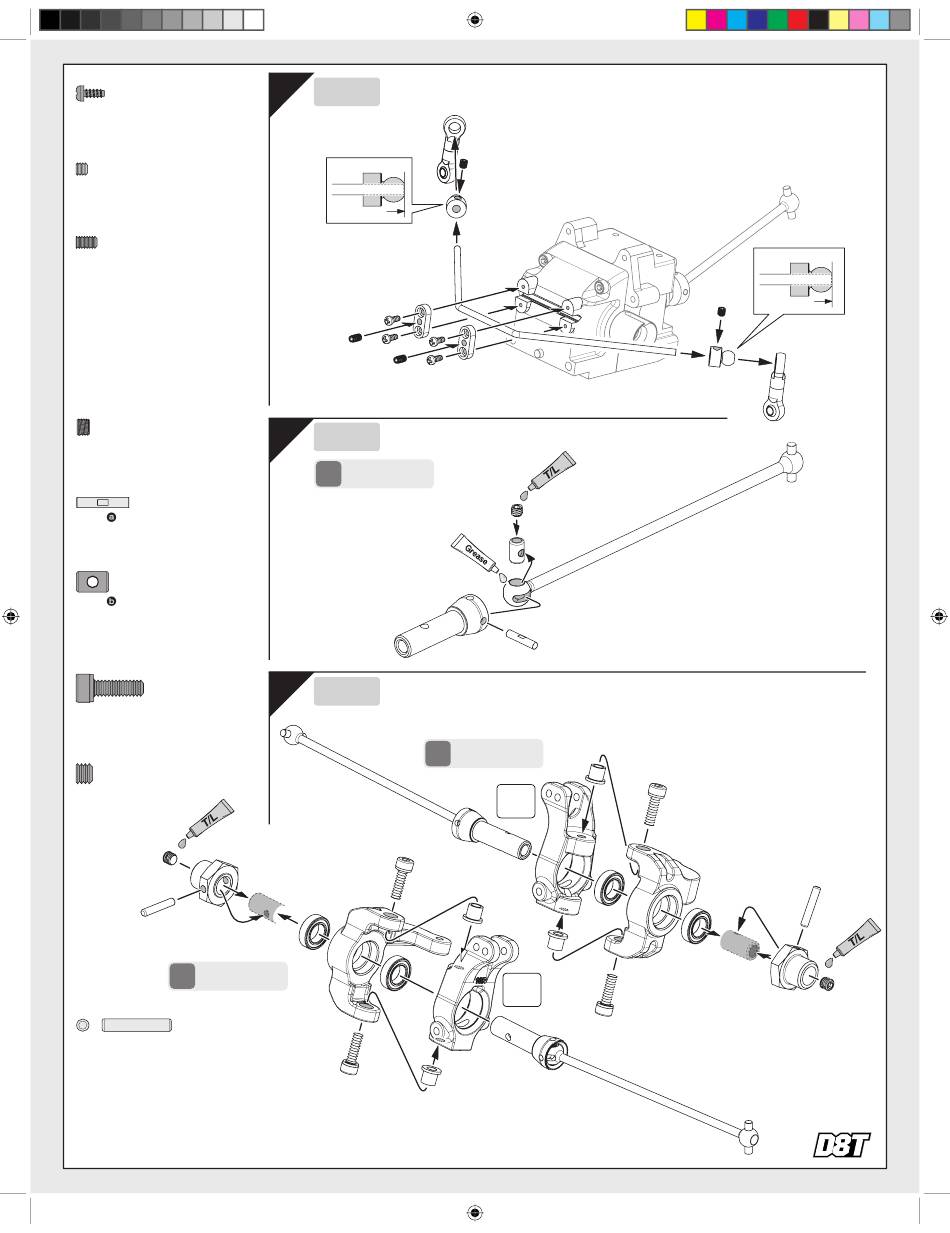

Front Sway Bar Installation
Einbau des vorderen Stabilisators
HBC8108a
67511
HBC8009-1c
Z492
Z702
Z492
Z492
Z702
Z492
10
B 07
Front Drive Shaft Assembly
Montage der vorderen Kardans
2
Make 2
2 fois
x
2 Stück
2個作ります
67402
11
B 08
Front Hub Carrier Assembly
Montage der vorderen Lenkhebelträger
94505
67438
Droite
右
67438
67388b
94505
Mise en place de la barre antiroulis avant
フロントスタビライザーの取り付け
Adjust set screw little by little until sway bar moves freely without exessive play.
Ziehen Sie die Madenschraube langsam an und beachten Sie, dass sich der
Stabilisator leicht bewegen lässt, jedoch nicht zu viel Spiel hat.
Ajustez la vis sans tête par petits incréments jusqu'à ce que la barre antiroulis
bouge librement sans jeu excessif.
Z700
スタビライザーが軽く動くようにセットスクリューの締め込みを調整します。
HBC8108a
67511
HBC8009-1c
Montage de l'axe de transmission avant
フロントドライブシャフトの組み立て
100555
67404b
67404a
Montage du porte-moyeu avant
フロントハブキャリアの組み立て
L
Left
Gauche
Links
左
67390
10 L
67386b
67438
67390
67390
10 R
67386a
67390
17
HBC8108a
67511
Z700
HBC8108a
67805
94505
67388a
HBC8096
67438
67804
94505
Z740
