x1
66796
Shock Mount Screw (CW)
Daempfer Befestigungsschraube (CW)
Vis de montage amortisseur (CW)
シ ョ ックマウン トスクリ ュー （右ネジ）
x1
66796
Shock Mount Screw (CCW)
Daempfer Befestigungsschraube (CCW)
Vis de montage amortisseur (CCW)
シ ョ ックマウン トスクリ ュー （左ネジ）
x2
Z224
Washer M3x8mm
Unterlagscheibe M3x8mm
Rondelle M3x8mm
ワッシャーM3x8mm
x2
Z663
Lock Nut M3
Stoppmutter M3
Contre-écrou M3
ロックナッ トM3
67292
Shock Shaft 4x112mm
Kolbenstange 4x112mm
Axe d'amortisseur 4x112mm
シ ョ ックシャフ ト 4x112mm
67289
Big Bore Shock Body (16x107mm)
BIG BORE DAEMPFERGEHAEUSE (16x107mm)
Corps d'amortisseur gros diamètre (16x107mm)
ビッグボアシ ョ ックボディ (16x107mm)
x4
67515
67515
Silicone O-ring P-4
Rod Guide
Silikon O-ring P-4
Kolbenfuehrung
Joint torique silicone P-4
Guide d'axe,
シリコンＯ リング P-4
ロッ ドガイ ド
x2
x2
67515
67515
O-Ring P-10
Rod Guide
O-Ring P-10
Kolbenfuehrung
Joint torique P-10
Guide d'axe,
Ｏ リング P-10
ロッ ドガイ ド
x2
100551
100553
Lock Nut M2.5
Washer M2.9x8x0.5mm
Stoppmutter 2.5mm
Scheibe 2.9x0.5mm
Écrou de blocage 2.5mm
Rondelle 2.9x8x0.5mm
ロックナッ ト 2.5mm
ワッシャー 2.9x8x0.5mm
67800-1 HB D8T.indd 31
All manuals and user guides at all-guides.com
39
E 03

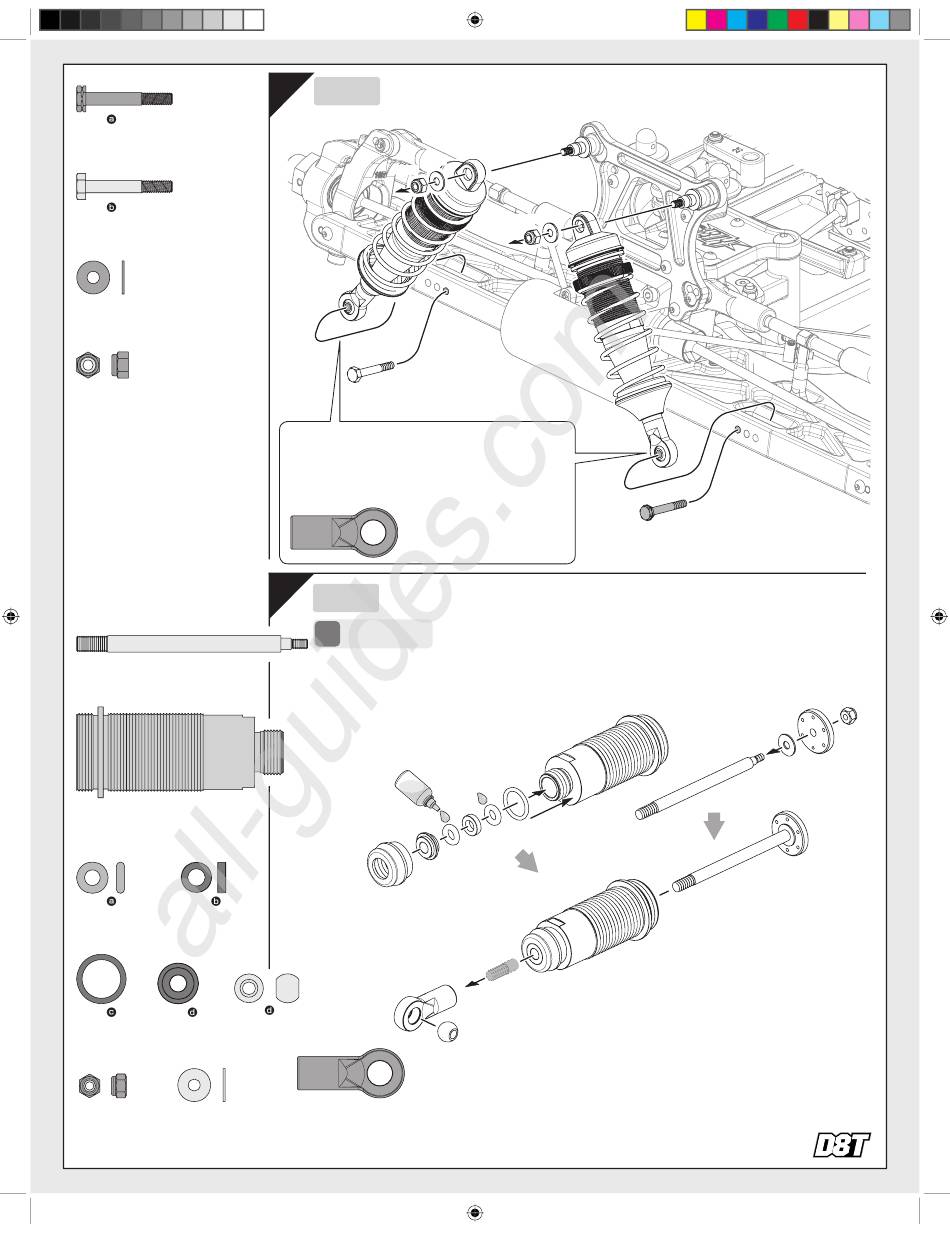

Front Shock Installation
Anbau der vorderen Dämpfer
Z663
66796b (CCW)
Use 67820 Shock End (Long) when using the center and the outside
hole on the suspension arm.
Verwenden Sie die langen Dämpferaugen #67820, wenn Sie das mit
tlere oder das äußere Loch in der Schwinge nutzen.
Utilisez un embout d'amortisseur Ref.67820 (long) lorsque vous util-
isez les trous du centre ou de l'extérieur sur le bras de suspension.
サスペンションアームのセンターと外側の穴に取り付ける場合は67820ショック
エンド （ロング)を使用します。
67820
Shock End (Long)
Daempferaugen (Lang)
Embout d'amortisseur (Long)
シ ョ ックエン ド （ロング)
67820
Shock End (Long)
Daempferaugen (Lang)
40
Embout d'amortisseur (Long)
E 01
Rear Shock Assembly
シ ョ ックエン ド （ロング)
Montage der hinteren Stoßdämpfer
2
Make 2
2 fois
x
2 Stück
2個作ります
x2
HBC8122-9
Silicone Oil #500
Silikon Daempferoel #500
Huile silicone 500
シリコンオイル#500
x2
67529
x2
67820
x2
67351
Ball 3x7mm
Kugel 3x7mm
Rotule 3x7mm
ボール 3x7mm
67820
x2
Shock End (Long)
Daempferaugen (Lang)
Embout d'amortisseur (Long)
シ ョ ックエン ド （ロング)
Mise en place des amortisseurs avant
フロントショックの取り付け
Z224
Z224
Z663
66796a (CW)
Montage de l'amortisseur arrière
リアショックの組立て
67289
67515c
67515a
67515b
67515a
67515d
67351d
x2
31
100551
100553
67353
1.2mm
67292
