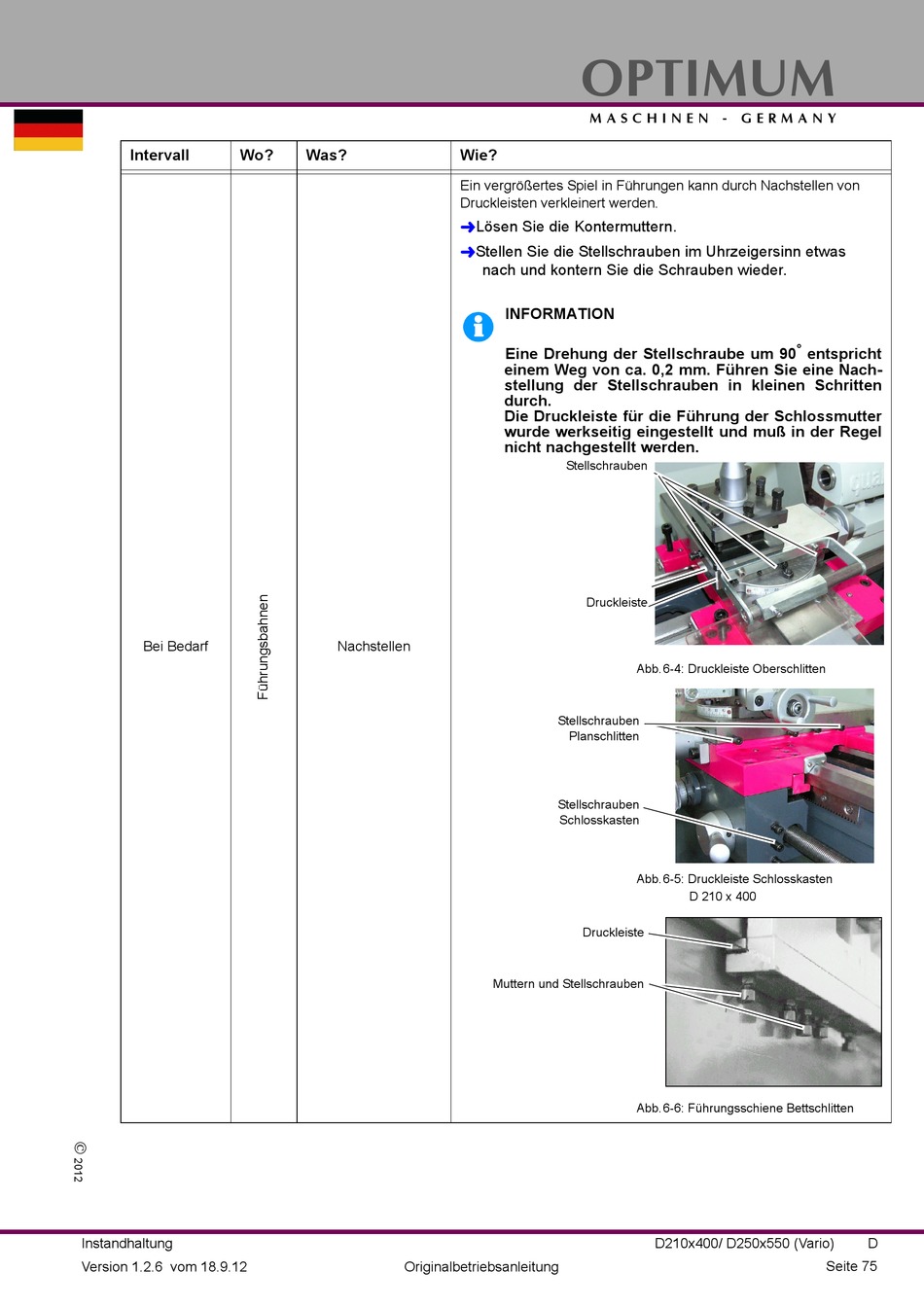

Optimum OPTIturn D 210x400 Betriebsanleitung Seite 75

Intervall Wo?
Bei Bedarf
Instandhaltung
Version 1.2.6 vom 18.9.12
Was? Wie?
Ein vergrößertes Spiel in Führungen kann durch Nachstellen von
Druckleisten verkleinert werden.
Lösen Sie die Kontermuttern.
Stellen Sie die Stellschrauben im Uhrzeigersinn etwas
Nachstellen
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
nach und kontern Sie die Schrauben wieder.
INFORMATION
Eine Drehung der Stellschraube um 90
einem Weg von ca. 0,2 mm. Führen Sie eine Nach-
stellung der Stellschrauben in kleinen Schritten
durch.
Die Druckleiste für die Führung der Schlossmutter
wurde werkseitig eingestellt und muß in der Regel
nicht nachgestellt werden.
Stellschrauben
Druckleiste
Abb.6-4: Druckleiste Oberschlitten
Stellschrauben
Planschlitten
Stellschrauben
Schlosskasten
Abb.6-5: Druckleiste Schlosskasten
Druckleiste
Muttern und Stellschrauben
Abb.6-6: Führungsschiene Bettschlitten
D210x400/ D250x550 (Vario)
°
entspricht
D 210 x 400
Seite 75
D
