Smartec CLD18

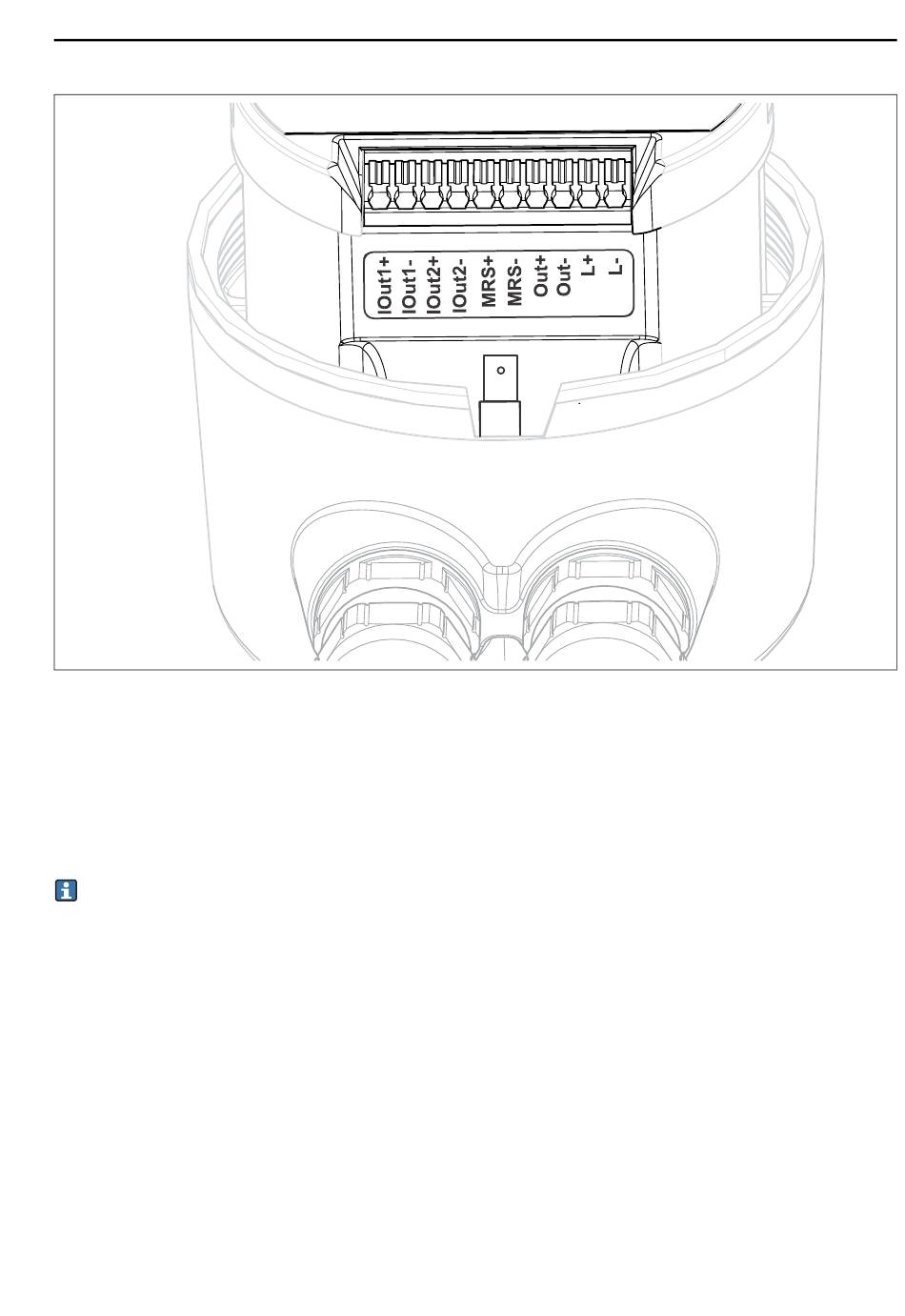

Abb. 8: Klemmenbelegung
IOut1
Leitfähigkeit
IOut2
Temperatur
MRS
Binärer Eingang (Messbereichsumschaltung)
Out
Alarmausgang (open-collector)
L+/L-
Energieversorgung
Der empfohlene Kabelquerschnitt für die Anschlusskabel beträgt 0,5 mm
Kabelquerschnitt beträgt 1,0 mm
Schließen Sie den Messumformer des Kompaktgeräts wie folgt an:
1.
Schrauben Sie den Gehäusedeckel ab.
2.
Führen Sie die Anschlusskabel durch die Kabelverschraubungen.
3.
Schließen Sie die Kabel gemäß Klemmenbelegungsplan an.
4.
Nur bei Edelstahlgehäuse: Schließen Sie den Schutzleiter an den Anschlussstift für Gehäu-
seerde an.
Endress+Hauser
2
.
Elektrischer Anschluss
a0019116
2
. Der maximale
15
