3 609 929 862/2.1 | SEH302
5 Puesta en servicio
5.7 Interface X 27:
unidad de control de recursos
Este interface sirve para la conexión con el in-
terface X 7 del módulo de potencia para
Smart Tools LTH12.
1
20

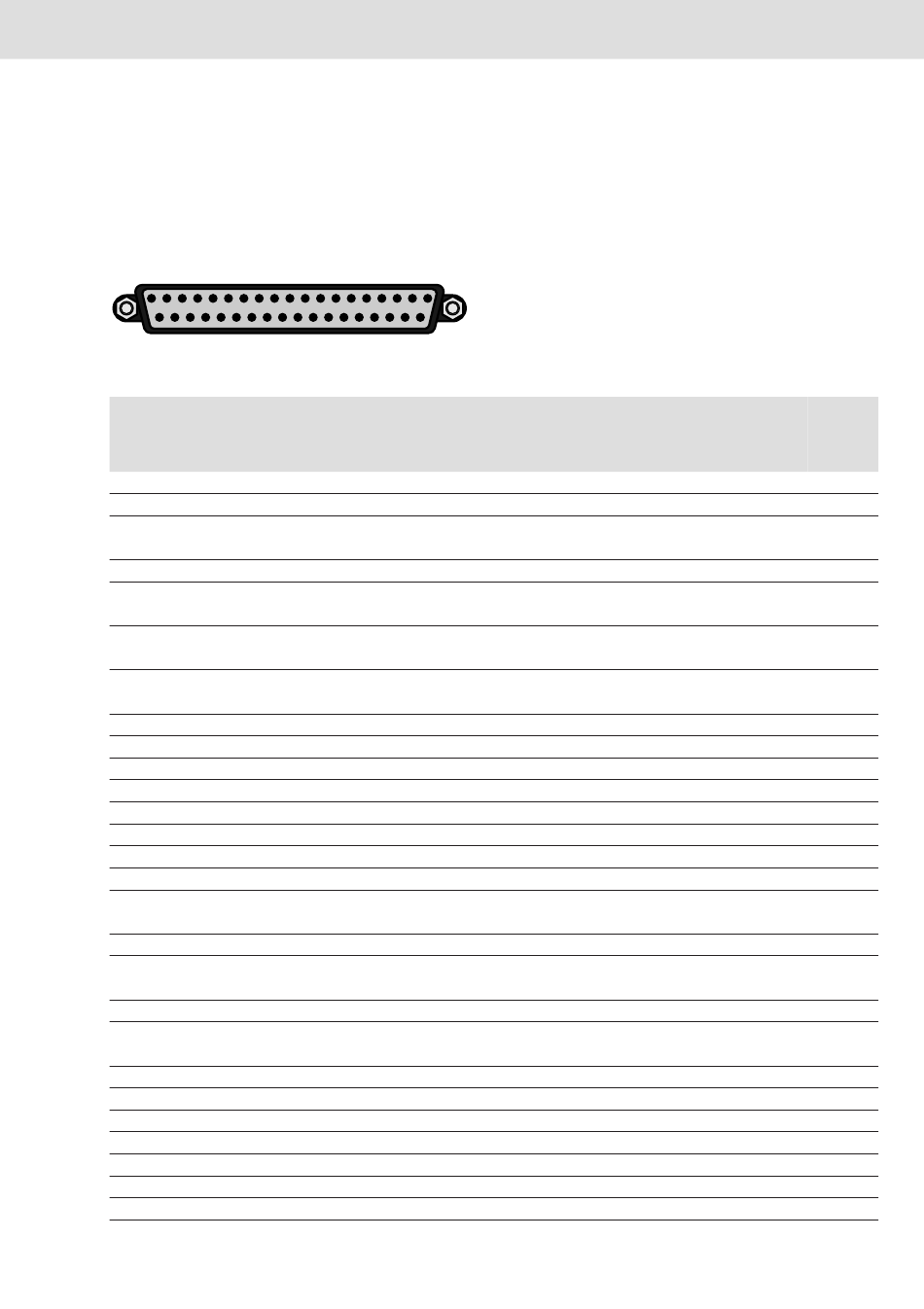

Figura 6: Enchufe SUB-D, 37 polos
Pin Señal
Nomenclatura
Sistema 200
1 -
2 PRG4
3 NIOQ
4 -
5 0 V
6 BMIO
7 SSR
8 -
9 PRG1
10 PRG3
11-14 -
15 NIO
16 -
17 FA
18 24VSE
19 0 V
20-24 -
25 TA
26 -
27 SLL
28 PRG2
29-32 -
33 IO
34 /SF
35 AE
36 24VSE
37 -
Tabla 8:
Electric Drives and Controls | Bosch Rexroth AG 43 /56
19
37
Señal Descripción
Nomenclatura
Sistema 300
- n.c.
Prog 3 Selección de programa bit 3
NokAck Confirmación de resultados de atornil-
lado no OK
- n.c.
0 V Potencial de referencia de la
atornilladora manual
En Módulo de opción dispuesto
(ajuste permanente a 24 V)
Cw Inicio de atornillado hacia la derecha
(apretar)
- n.c.
Prog 0 Selección de programa bit 0
Prog 2 Selección de programa bit 2
- n.c.
Nok Atornillado no OK
- n.c.
- Color
24VSE Alimentación
0 V Potencial de referencia de la
atornilladora manual
- n.c.
- Funcionamiento del test
(reajuste SF)
- n.c.
Ccw Funcionamiento de búsqueda
hacia la izquierda (desatornillar)
Prog 1 Selección de programa bit 1
- n.c.
Ok Atornillado OK
NF Error del sistema (low activo)
CyCmp Fin del proceso
24VSE Alimentación
- n.c.
I/O Forma
de la
señal
- -
I 24 V
I 24 V
- -
-
I 24 V
I 24 V
- -
I 24 V
I 24 V
- -
O 24 V
- -
O 24 V
- 24 V
- -
- -
I 24 V
- -
I 24 V
I 24 V
- -
O 24 V
O 24 V
O 24 V
- 24 V
- -
