Technische Information

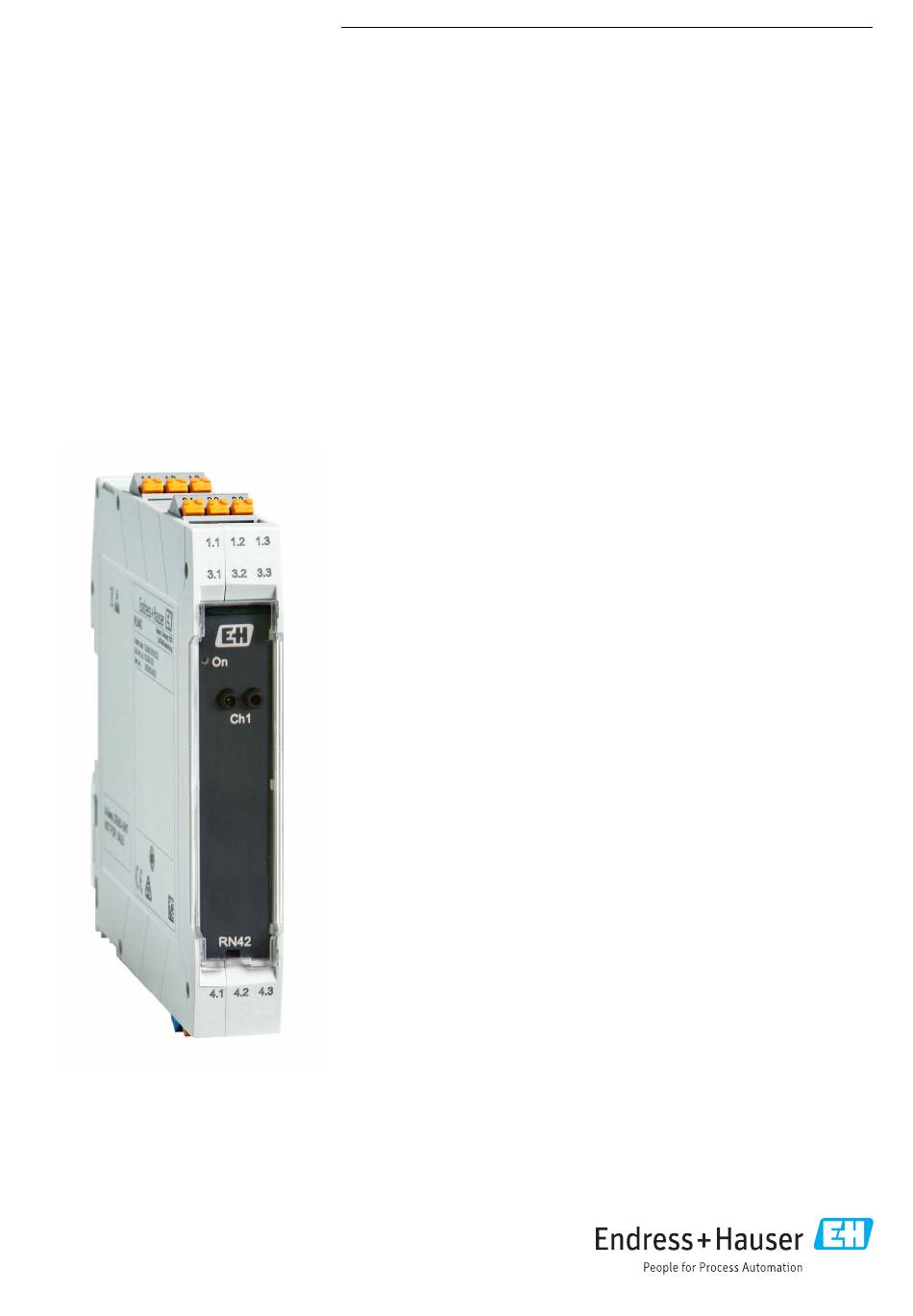

RN42
Speisetrenner, HART-transparent
1-kanaliger Speisetrenner mit Weitbereichsversor-
gung zur sicheren Trennung von 0/4 ... 20 mA
Normsignalkreisen, HART-transparent
Anwendungsgebiet
• 1-kanaliger Speisetrenner mit Weitbereichsnetzteil
• Übertragung und galvanische Trennung von analogen 0/4 bis 20 mA Signalen,
optional eigensicher [Ex-ia] aus dem Ex-Bereich
• Bidirektionale Übertragung digitaler HART-Kommunikationssignale
Frontseitig integrierte Anschlussbuchsen für HART-Kommunikatoren
• Speisung von 2-Leiter-Messumformern
Messumformer-Speisepannung >16,5 V
• Für sicherheitsgerichtete Anwendungen bis SIL 2 (SC 3) nach IEC61508 (optional)
• Für Umgebungstemperaturen –40 ... +60 °C (–40 ... 140 °F)
Ihre Vorteile
• Weitbereichsversorgung von 19,2 ... 253 V
• Eingang 0/4 ... 20 mA, speisend oder nicht-speisend
• Ausgang 0/4 ... 20 mA, aktiv oder passiv
• Optional Installation in Ex-Zone 2, Zündschutzart "ec"
• Einfache und schnelle Verdrahtung durch steckbare Anschlussklemmen, wahl-
weise in Schraub- oder Push-in Technologie
• Kompakte Gehäusebreite: 17,5 mm (0,69 in); Option für 180° gedrehter Einbau
(Anschlussklemmen Versorgung oben oder unten)
Solutions
AC/DC
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser RN42
Inhaltszusammenfassung für Endress+Hauser RN42
- Seite 1 Products Solutions Services TI01584K/09/DE/01.21 71515699 2021-06-01 Technische Information RN42 Speisetrenner, HART-transparent 1-kanaliger Speisetrenner mit Weitbereichsversor- gung zur sicheren Trennung von 0/4 ... 20 mA Normsignalkreisen, HART-transparent Anwendungsgebiet • 1-kanaliger Speisetrenner mit Weitbereichsnetzteil • Übertragung und galvanische Trennung von analogen 0/4 bis 20 mA Signalen, optional eigensicher [Ex-ia] aus dem Ex-Bereich •...
-
Seite 2: Inhaltsverzeichnis
RN42 Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Ergänzende Dokumentation ....8 Produktbeschreibung . -
Seite 3: Arbeitsweise Und Systemaufbau
RN42 Arbeitsweise und Systemaufbau Produktbeschreibung Produktaufbau Speisetrenner 1-kanalig • Der Speisetrenner dient zur Übertragung und galvanischen Trennung von 0/4 … 20 mA/HART Signalen. Das Gerät besitzt einen aktiven / passiven Stromeingang, an den ein 2- oder 4-Leiter Messumformer direkt angeschlossen werden kann. Der Ausgang des Gerätes kann aktiv oder pas- siv betrieben werden. -
Seite 4: Ausfallsignal
RN42 Ausfallsignal Leitungsbruch im Eingang Eingang 0 mA / Ausgang 0 mA Leitungskurzschluss im Eingang Eingang > 22 mA/ Ausgang > 22 mA Ex-Anschlusswerte Siehe zugehörige XA-Sicherheitshinweise Galvanische Trennung Versorgung zu Eingang/Ausgang Prüfspannung: 3 000 V 50 Hz, 1 min... -
Seite 5: Klemmen
RN42 Stromaufnahme bei 24 V ≤ 0,1 A (20 mA); ≤ 0,1 A (22 mA) Stromaufnahme bei 230 V ≤ 0,02 A (20 mA); ≤ 0,02 A (22 mA) Die Angaben gelten für folgenden Betriebsfall: Eingang aktiv / Ausgang aktiv / Ausgangslast 0 Ω. Beim Anschluss von externen Spannungen am Ausgang erhöht sich ggf. -
Seite 6: Umgebung
RN42 Umgebung Wichtige Umgebungsbedin- Umgebungstemperaturbe- –40 … 60 °C Lagerungstemperatur –40 … 80 °C gungen reich (–40 … 140 °F) (–40 … 176 °F) Schutzart IP 20 Überspannungskategorie Verschmutzungsgrad Luftfeuchte 5 … 95 % Einsatzhöhe Ex-Version ≤ 2 000 m (6 562 ft) Einsatzhöhe Non-Ex-Ver-... -
Seite 7: Gewicht
• Tagesaktuelle Konfigurationsdaten • Je nach Gerät: Direkte Eingabe von messstellenspezifischen Angaben wie Messbereich oder Bediensprache • Automatische Überprüfung von Ausschlusskriterien • Automatische Erzeugung des Bestellcodes mit seiner Aufschlüsselung im PDF- oder Excel- Ausgabeformat • Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Endress+Hauser... -
Seite 8: Zubehör
RN42 Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com. Servicespezifisches Zubehör Zubehör... -
Seite 9: Kurzanleitung (Ka)
