Liquisys M COM223/253
Codierung Feld
Funktionsgruppe
F
ALARM
F1 Kontakttyp auswählen
Zeiteinheit für Alarm-
F2 verzögerung
auswählen
Alarmverzögerung
F3
eingeben
Fehlerstrom
F4
auswählen
Fehlernummer aus-
F5
wählen
Alarmkontakt für den
F6 ausgewählten Fehler
wirksam stellen
Fehlerstrom für den
F7 ausgewählten Fehler
wirksam stellen
Endress+Hauser

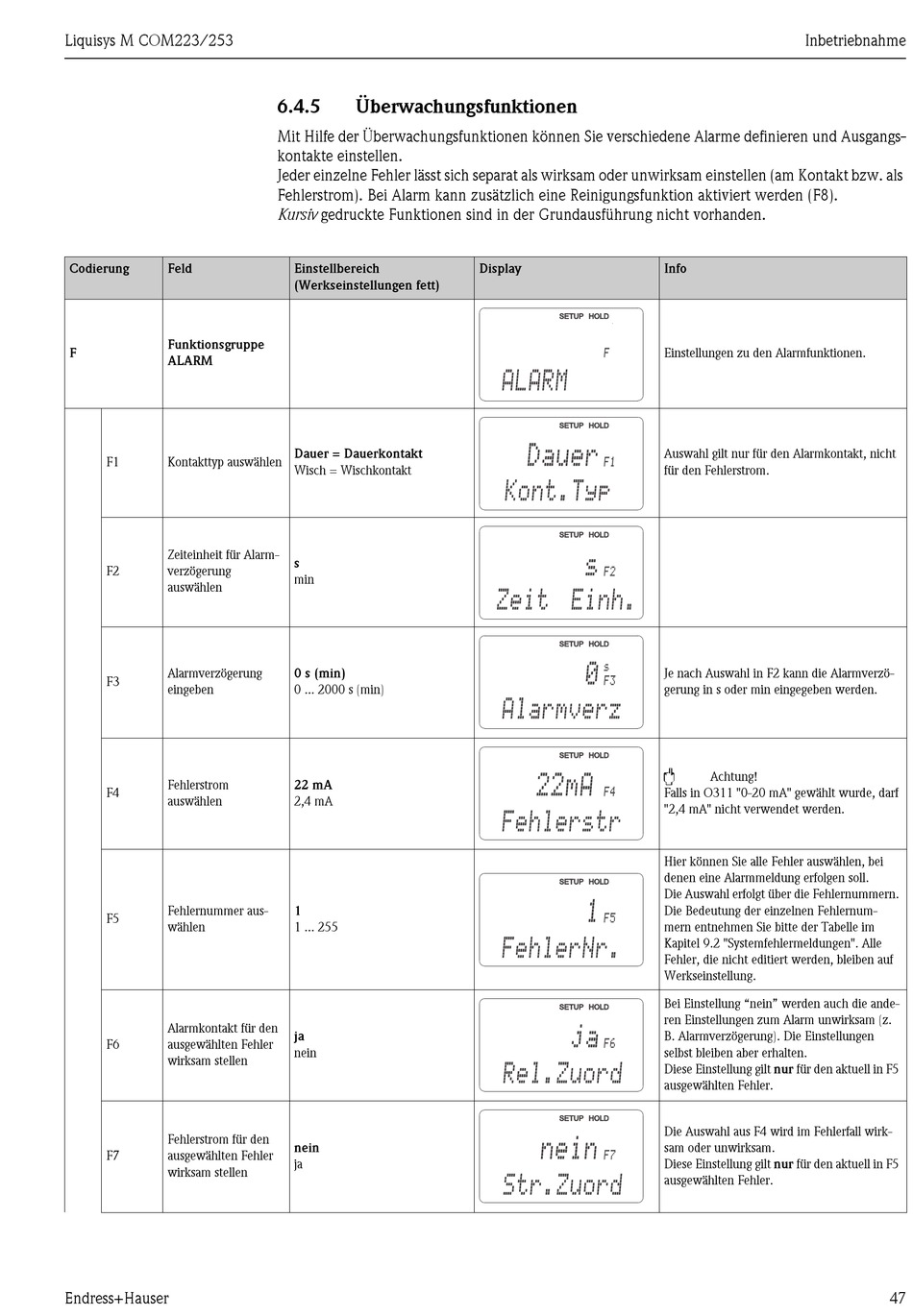

6.4.5 Überwachungsfunktionen
Mit Hilfe der Überwachungsfunktionen können Sie verschiedene Alarme definieren und Ausgangs-
kontakte einstellen.
Jeder einzelne Fehler lässt sich separat als wirksam oder unwirksam einstellen (am Kontakt bzw. als
Fehlerstrom). Bei Alarm kann zusätzlich eine Reinigungsfunktion aktiviert werden (F8).
Kursiv gedruckte Funktionen sind in der Grundausführung nicht vorhanden.
Einstellbereich
(Werkseinstellungen fett)
Dauer = Dauerkontakt
Wisch = Wischkontakt
s
min
0 s (min)
0 ... 2000 s (min)
22 mA
2,4 mA
1
1 ... 255
ja
nein
nein
ja
Display
F
ALARM
Dauer
F1
Kont.Typ
s
F2
Zeit Einh.
s
0
F3
Alarmverz
22mA
F4
Fehlerstr
1
F5
FehlerNr.
ja
F6
Rel.Zuord
nein
F7
Str.Zuord
Inbetriebnahme
Info
Einstellungen zu den Alarmfunktionen.
Auswahl gilt nur für den Alarmkontakt, nicht
für den Fehlerstrom.
Je nach Auswahl in F2 kann die Alarmverzö-
gerung in s oder min eingegeben werden.
"
Achtung!
Falls in O311 "0-20 mA" gewählt wurde, darf
"2,4 mA" nicht verwendet werden.
Hier können Sie alle Fehler auswählen, bei
denen eine Alarmmeldung erfolgen soll.
Die Auswahl erfolgt über die Fehlernummern.
Die Bedeutung der einzelnen Fehlernum-
mern entnehmen Sie bitte der Tabelle im
Kapitel 9.2 "Systemfehlermeldungen". Alle
Fehler, die nicht editiert werden, bleiben auf
Werkseinstellung.
Bei Einstellung "nein" werden auch die ande-
ren Einstellungen zum Alarm unwirksam (z.
B. Alarmverzögerung). Die Einstellungen
selbst bleiben aber erhalten.
Diese Einstellung gilt nur für den aktuell in F5
ausgewählten Fehler.
Die Auswahl aus F4 wird im Fehlerfall wirk-
sam oder unwirksam.
Diese Einstellung gilt nur für den aktuell in F5
ausgewählten Fehler.
47
