Verdrahtung
!
18
4.1.1 Elektrischer Anschluss Variante 1 (DX/DS mit COS41)
Anschlussplan
Im Anschlussplan (Abb. 11) sehen Sie die Anschlüsse des Messumformers bei maximalem Ausbau.
A
NTC
K
A
B
C
D 10-50 V
10-50 V
E
F

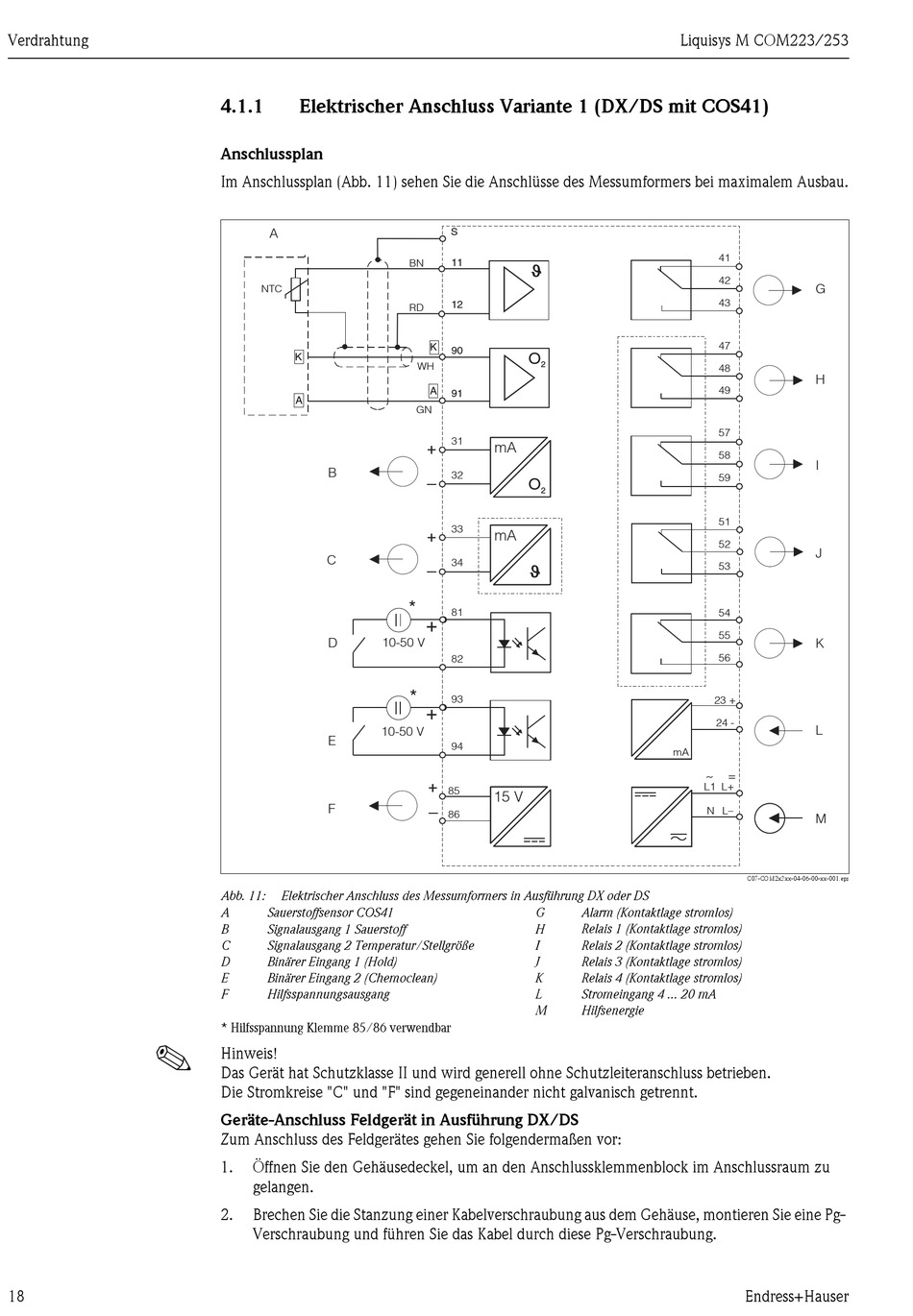

Abb. 11: Elektrischer Anschluss des Messumformers in Ausführung DX oder DS
A Sauerstoffsensor COS41
B Signalausgang 1 Sauerstoff
C Signalausgang 2 Temperatur/Stellgröße
D Binärer Eingang 1 (Hold)
E Binärer Eingang 2 (Chemoclean)
F Hilfsspannungsausgang
* Hilfsspannung Klemme 85/86 verwendbar
Hinweis!
Das Gerät hat Schutzklasse II und wird generell ohne Schutzleiteranschluss betrieben.
Die Stromkreise "C" und "F" sind gegeneinander nicht galvanisch getrennt.
Geräte-Anschluss Feldgerät in Ausführung DX/DS
Zum Anschluss des Feldgerätes gehen Sie folgendermaßen vor:
1. Öffnen Sie den Gehäusedeckel, um an den Anschlussklemmenblock im Anschlussraum zu
gelangen.
2. Brechen Sie die Stanzung einer Kabelverschraubung aus dem Gehäuse, montieren Sie eine Pg-
Verschraubung und führen Sie das Kabel durch diese Pg-Verschraubung.
S
11
BN
12
RD
K
90
O
2
WH
A
91
GN
31
mA
32
O
2
33
mA
34
*
81
82
*
93
94
85
15 V
86
G
H
I
J
K
L
M
Liquisys M COM223/253
41
42
43
47
48
49
57
58
59
51
52
53
54
55
56
23 +
24 -
mA
~ =
L1 L+
N L–
C07-COM2x3xx-04-06-00-xx-001.eps
Alarm (Kontaktlage stromlos)
Relais 1 (Kontaktlage stromlos)
Relais 2 (Kontaktlage stromlos)
Relais 3 (Kontaktlage stromlos)
Relais 4 (Kontaktlage stromlos)
Stromeingang 4 ... 20 mA
Hilfsenergie
Endress+Hauser
G
H
I
J
K
L
M
