Montage
!
14
Mastmontage des Messumformers
Hinweis!
Für die Befestigung des Feldgeräts an horizontalen und vertikalen Masten oder Rohren
(max. Ø 60 mm / 2.36") benötigen Sie einen Mastmontagesatz. Dieser ist als Zubehör erhältlich
(siehe Kapitel "Zubehör").

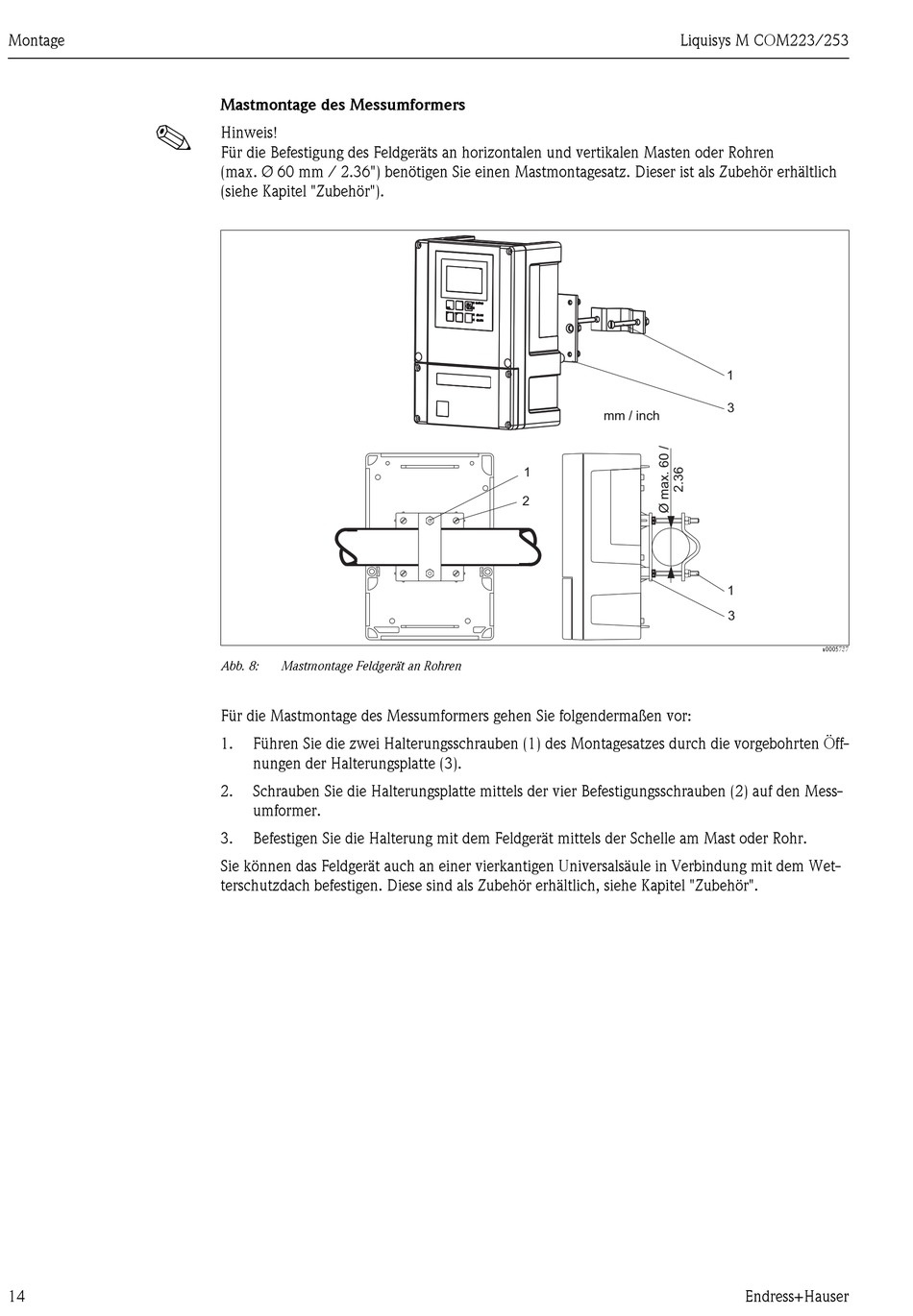

Abb. 8: Mastmontage Feldgerät an Rohren
Für die Mastmontage des Messumformers gehen Sie folgendermaßen vor:
1. Führen Sie die zwei Halterungsschrauben (1) des Montagesatzes durch die vorgebohrten Öff-
nungen der Halterungsplatte (3).
2. Schrauben Sie die Halterungsplatte mittels der vier Befestigungsschrauben (2) auf den Mess-
umformer.
3. Befestigen Sie die Halterung mit dem Feldgerät mittels der Schelle am Mast oder Rohr.
Sie können das Feldgerät auch an einer vierkantigen Universalsäule in Verbindung mit dem Wet-
terschutzdach befestigen. Diese sind als Zubehör erhältlich, siehe Kapitel "Zubehör".
Liquisys M COM223/253
mm / inch
1
2
1
3
1
3
a0005737
