Die Platzierung eines Monitors direkt über den Säulen kann zu Fehlfunktionen des Monitors führen. Mag-
nete in den Säulen können, abhängig von der Entfernung und dem Monitortyp, das Bild stören. Dieses
Problem kann durch die Montage einer Eisenplatte zwischen dem Antrieb und der Tischplatte vermieden
werden. Die Platte muss aus einem magnetisierbaren Metall bestehen und etwas größer sein als das
Motorgehäuse zwischenMotor und Tischplatte.
Kabelführung

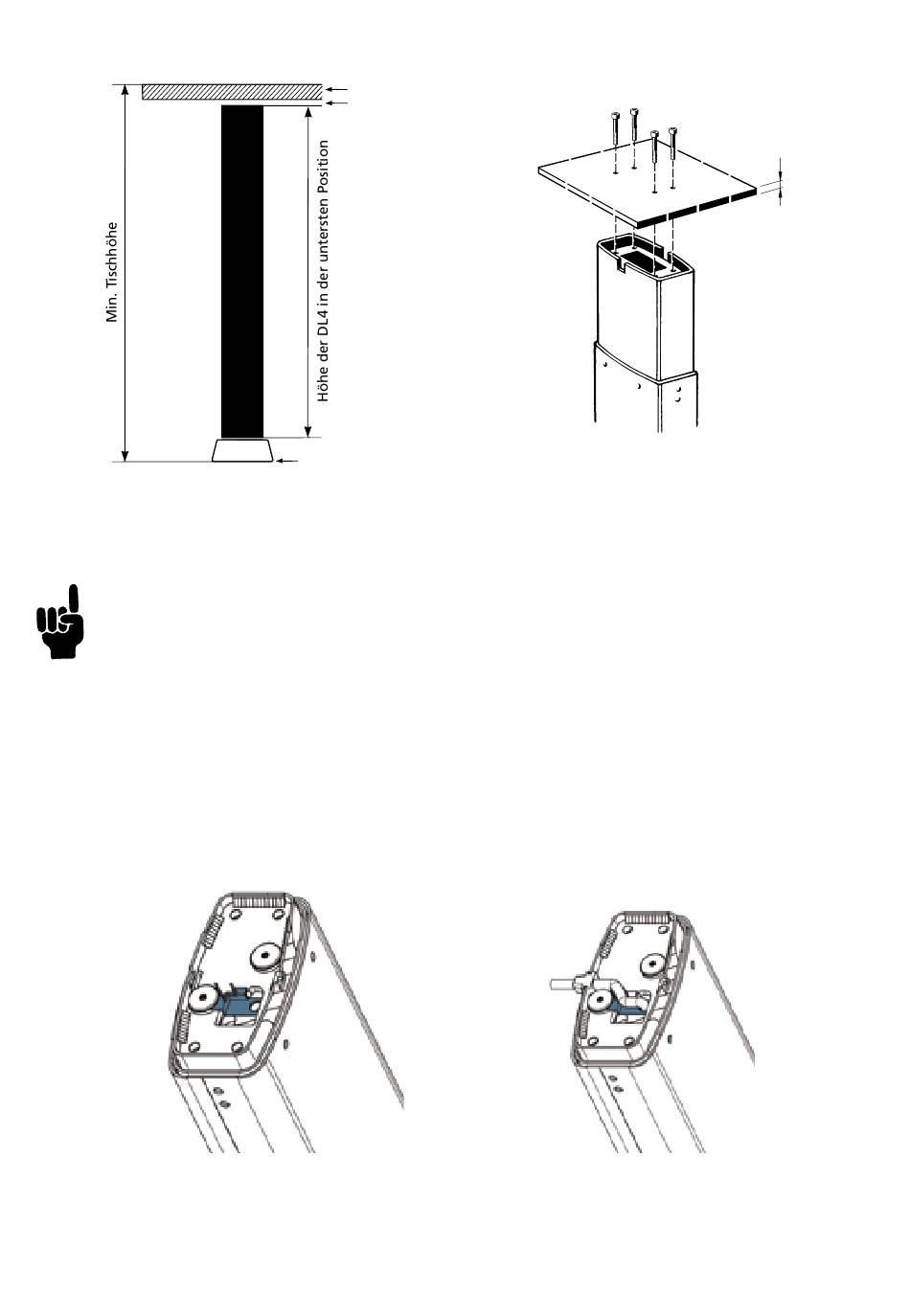

Bevor Sie die DL4S an der Tischplatte montieren, führen Sie bitte das Kabel durch die kleine Kunststoffkabelfüh-
rung (siehe blauer Teil Zeichnung unten). Dadurch wird vermieden, dass das Kabel zwischen der Tischplatte und
der Säule während der Montage aufgrund einer falschen Platzierung gequetscht wird. Durch die Kabelführung
wird das Kabel sicher befestigt, was die Montage der Säule erleichtert.
Tischplatte
Dämmmaterial
Boden
Seite 16 von 28
B
Schraubenlänge
Min. B + 10 mm
Max. B + 15 mm
